Erweiterte Breitband-Digitaldatenverbindung für unbemannte Systeme in Dreibändern

Erweiterte Breitband-Datenverbindung für unbemannte Systeme in Dreibändern

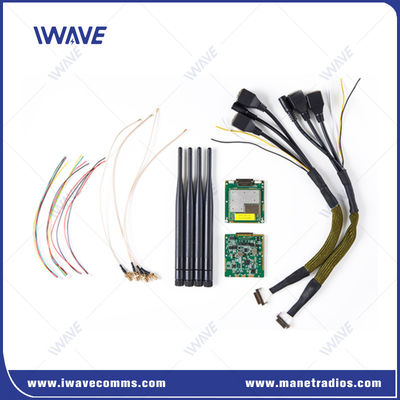

DieFDM-66MNist ein fortgeschrittenerBreitband-digitale Datenverbindungfür eine sichere drahtlose Kommunikation inmobile Robotikundunbemannte SystemeEs unterstütztdreifache Frequenzbänder- Ich weiß.800 MHz,1.4 GHz, und2.4 GHz- und kann über eine Frequenzwahlsoftware verwaltet werden, die Flexibilität in verschiedenen Betriebsumgebungen bietet.

Hauptmerkmale:

Dreifachfrequenzunterstützung: Auswählbar800 MHz, 1,4 GHz und 2,4 GHzFrequenzbänder, um sich an unterschiedliche Kommunikationsbedürfnisse und -umgebungen anzupassen.

• Langstrecken und hohe Durchsatzleistung: bietet zuverlässigedrahtloses VideoundTelemetrie-Kommunikationmit hohem Durchsatz, ideal für beideNLOS (Nicht sichtbar)undLangstreckenAnwendung.

• Sichere Kommunikation: stellt eine sichere Datenübertragung für kritische Anwendungen sicher und eignet sich somit für sensible Vorgänge wie Überwachung oder Inspektion.

• IP-basierte serielle Datenübertragung: Ermöglicht Kontrollstationen, mehrere mobile Roboter (UGVs, Drohnen usw.) durch die Übertragung serieller Daten über IP-Adressen zu verwalten und zu steuern.

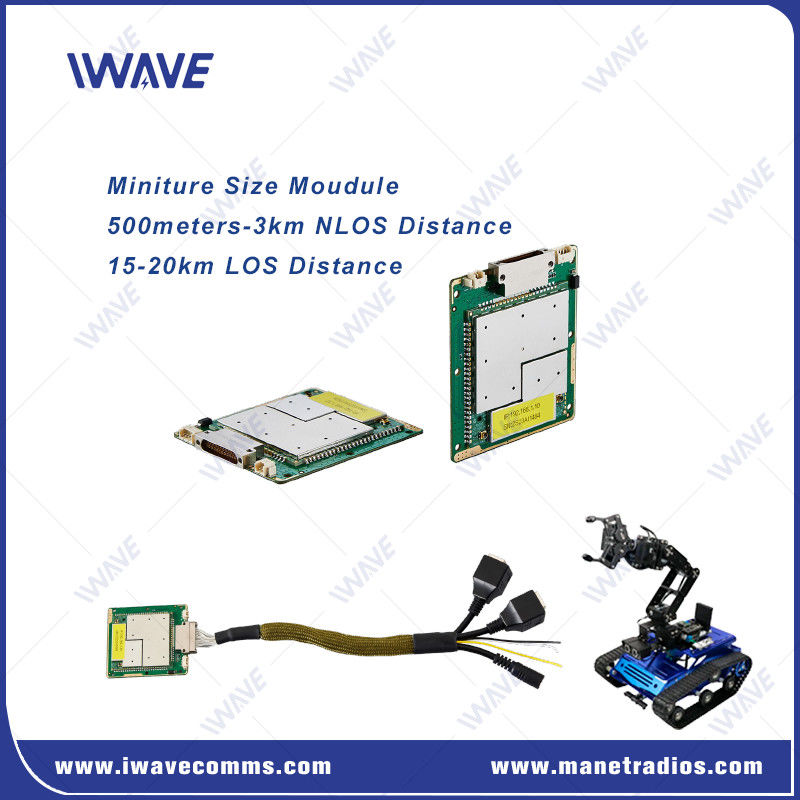

• Kompaktes Design: mit einer Größe von60 x 55 x 5,7 mm, ist es das kleinste OEM-Breitbandradio-Modul, das es ideal für die Integration in kleine unbemannte Systeme macht.

• Vielseitige Anwendungen: gut geeignet für den Einsatz inSchwärmende Drohnen,Fahrzeuge für den freien Verkehr, und andereRobotersysteme, insbesondere in Umgebungen wieInspektionen von Gebäuden im InnerenoderTunnelforschungwenn herkömmliche Kommunikationssysteme möglicherweise nicht praktikabel sind.

Schlussfolgerung:

DieFDM-66MNbietet eine kompakte, leistungsstarke Lösung für die sichere drahtlose Kommunikation in mobiler Robotik und unbemannten Systemen,insbesondere in anspruchsvollen Umgebungen wie Inspektionen in Innenräumen oder NLOS-SzenarienDer kleine Formfaktor und die dreifache Frequenzunterstützung machen es zu einer idealen Wahl für die Systemintegration in kleine Drohnen, UGVs und andere mobile autonome Einheiten.

Definition der Schnittstelle

J30JZ Definition:
Ausrüstung	Name	Ausrüstung	Name	Name	Ausrüstung
1	TX0+	10	D+	19	COM_RX
2	TX0-	11	- Das ist...	20	UART0_TX
3	GND	12	GND	21	UART0_RX
4	TX4-	13	Dieselben Fahrzeugnummer	22	Schuh
5	TX4+	14	RX0+	23	VBAT
6	RX4-	15	RX0-	24	GND
7	RX4+	16	RS232_TX	25	Dieselben Fahrzeugnummer
8	GND	17	RS232_RX
9	VBUS	18	COM_TX

Anwendung

• Dronen im Schwarm: Ideal für die Koordinierung mehrerer UAVs in Schwarmoperationen.

• UGVs und autonome Fahrzeuge: Für die Telemetrie und Steuerung unbemannter Bodenfahrzeuge verwendet.

• Integration von Robotersystemen: kann in kleine, mobile Roboterplattformen für den Einsatz in Umgebungen wieInspektion in InnenräumenundKomplexe Geländewo eine zuverlässige Kommunikation entscheidend ist.

• Betrieb außerhalb des Netzes: Ermöglicht einen effektiven Betrieb in abgeschalteten Umgebungen ohne Festnetzinfrastruktur.

Spezifikation

Allgemeine
Technologie	Drahtlose Basis auf TD-LTE Drahtlose Technologiestandard
Verschlüsselung	ZUC/SNOW3G/AES ((128/256) OptionalLayer-2
Datenrate	30 Mbps ((Uplink und Downlink)
	Adaptive durchschnittliche Verteilung der Systemdatenrate
	Unterstützung der Benutzer bei der Festlegung der Geschwindigkeitsbegrenzung
Reichweite	10 km bis 15 km (Luft-Boden) 500m-3km ((NLOS Boden zu Boden)
Kapazität	16 Knoten
Bandbreite	1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Macht	25 dBm±2 (2W oder 10W auf Anfrage) Alle Knoten stellen automatisch die Übertragungsleistung ein
Modulation	QPSK, 16QAM, 64QAM
Verstörungssicherung	Automatisches Frequenzspringen im Kreuzband
Stromverbrauch	Durchschnitt: 4-4,5 Watt Maximal: 8 Watt
Leistungsaufnahme	DC5V-32V

Empfängerempfindlichkeit			Empfindlichkeit ((BLER≤3%)
2.4 GHz	20 MHz	-99 dBm	1.4 GHz	10 MHz	-91 dBm (~10 Mbps)
	10 MHz	-103 dBm		10 MHz	-96 dBm ((5 Mbps)
	5 MHz	-104 dBm		5 MHz	-82 dBm (~10 Mbps)
	3 MHz	-106 dBm		5 MHz	- 91 dBm (~ 5 Mbps)
1.4 GHz	20 MHz	-100 dBm		3 MHz	-86 dBm ((5 Mbps)
	10 MHz	-103 dBm		3 MHz	-97 dBm (~2 Mbps)
	5 MHz	-104 dBm		2MHz	-84 dBm (~2 Mbps)
	3 MHz	-106 dBm	800 MHz	10 MHz	-91 dBm (~10 Mbps)
800 MHz	20 MHz	-100 dBm		10 MHz	-97 dBm ((5 Mbps)
	10 MHz	-103 dBm		5 MHz	-84 dBm (~10 Mbps)
	5 MHz	-104 dBm		5 MHz	-94 dBm ((5 Mbps)
	3 MHz	-106 dBm		3 MHz	-87 dBm ((5 Mbps)
				3 MHz	-98 dBm ((2 Mbps)
				2MHz	-84 dBm (~2 Mbps)

Frequenzband
1.4 GHz	1427.9-1447.9MHz
800 MHz	806-826 MHz
2.4 GHz	2401.5-2481,5 MHz
Kommunikationsmodus	Unicast, Multicast, Rundfunk
Übertragung	Voll-Duplex
Netzwerkmodus	Dynamische Routing	Automatische Aktualisierung von Routen auf der Grundlage von Echtzeitverbindungsbedingungen
Netzwerksteuerung	Überwachung durch den Staat	Verbindungsstatus /rsrp/snr/Distanz/Auf- und Ableitungsdurchsatz
Systemmanagement	WATCHDOG: Alle System-Einheiten können identifiziert werden, automatisch zurückgesetzt
Wiederübermittlung	L1	Feststellen, ob auf der Grundlage der verschiedenen Daten, die übertragen werden, erneut übertragen werden soll (AM/UM); HARQ-Wiederübertragung
	L2	HARQ-Wiederübertragungen

RF	2 x IPX
Ethernet	3xEthernet
Serienanschluss	2x RS232
Leistungsaufnahme	2* Leistungsaufnahme (alternativ)

Steuerung der Datenübertragung
Kommandooberfläche	AT-Befehlskonfiguration	Unterstützung von VCOM-Port/UART und anderen Ports für AT-Befehlskonfiguration
Konfigurationsmanagement	Unterstützung der Konfiguration über WEBUI, API und Software
Betriebsmodus	TCP-Servermodus TCP-Clientmodus UDP-Modus UDP-Multikast MQTT Modbus	●Wenn der Server als TCP-Server eingestellt ist, wartet der Serienanschlussserver auf die Computerverbindung. ●Wenn der Serialport-Server als TCP-Client eingestellt ist, startet er aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird. ●TCP-Server, TCP-Client, UDP, UDP-Multicast, TCP-Server/Client-Koexistenz, MQTT
Baud-Rate	1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800
Übertragung	Durchlaufmodus
Protokoll	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645

Mechanische
Temperatur	-40°C bis +80°C
Gewicht	26 Gramm
Abmessung	60 x 55 x 5,7 mm
Stabilität	MTBF≥10000hr
