| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-615PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
Erweiterte FHSS-Kommunikationsdatenverbindung für Fernübertragung von Videos und Daten
Beschreibung

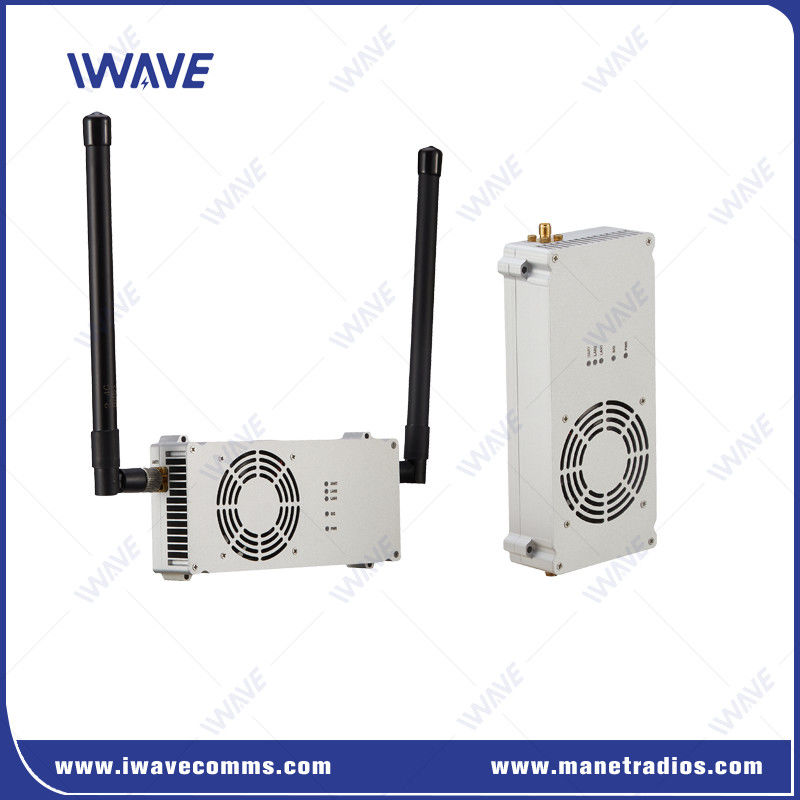

DieFDM-615PTMist ein fortschrittliches drahtloses Kommunikationsmodul, dasFrequenzsprungspektrum (FHSS)Es bietet zuverlässige, langfristige,Full-duplex Ethernet/SeriennummernIn einem kompakten und robusten Formfaktor, ideal für unbemannte Plattformen.
Wesentliche Merkmale
|
Hauptmerkmale:
Eine solide Kommunikation auf lange Sicht
Offers klar und stabilNLOS-Videoübertragungmit einer Bandbreite1 bis 10 kmfür Boden-Boden-Anwendungen.
Videoübertragung in hoher Auflösung
Unterstützt EchtzeitHD 1080P60-Video-Streamingbei Datenraten von8 bis 12 Mbpsüber Entfernungen von 1 bis 10 km.
Kurze Latenzzeit
Merkmale: ultra-niedrige Latenzzeit von60 bis 80 ms, um eine nahtlose Steuerung und Echtzeit-Videoüberwachung zu gewährleisten.
Mehrfrequenzbetrieb
Tätig inUHF, L- und S-Band, mit Frequenzoptionen einschließlich800 MHzund1.4 GHz.
VerwendetAutomatisches Frequenzsprung-Spread-Spektrum (FHSS)für eine optimale Kanalwahl und Störungsvermeidung.
Anwendung
IWAVE bietet ein Fernfernfernfernsehübertragungs- und -empfängersystem für Logger und Kabelverbindung.Bei der Abholzung von Bäumen auf steilen Geländen wird häufig das Kabelgartensystem bevorzugt.Während die Holzförderwagen immer müssen weg zu bewegen, um das Holz zu holen und diese Entfernung kann außer Sichtweite sein, wenn auf konvexem Gelände zu arbeitenDer Betreiber der Anlage im Kabinenabteil muss einen Videobildschirm über den Holzförderwagen beobachten, damit er die Holzfördermaschinen sicher und effizient bedienen kann.
Spezifikation
| Allgemeine | ||
| Technologie | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Reichweite | 100-150 km (Luft-Boden) | |
| Kapazität | 32 Knoten | |
| NLOS-Range | 5 bis 10 km von Boden zu Boden | |
| HF-Leistung | 10 Watt | |
| Verzögerung | End-zu-End: 60 bis 80 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Verstörungssicherung | Automatisches Frequenzspringen | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Energie | ||
| Leistungsaufnahme | Gleichspannung 24V±10% | |
| Stromverbrauch | 30 Watt | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | l Höhere Priorität als der Netzwerkport. | |
| Anmerkung:l Die Sende- und Empfangsdaten werden im Netzwerk übertragen.Empfang und Kontrolle, müssen Sie das Format selbst definieren | ||
| Schnittstellen | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| Gemeinsam | 1xJ30 | |
| Macht | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
