| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-605PTM |
| MOQ: | 2units |
| Preis: | Verhandlungsfähig |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

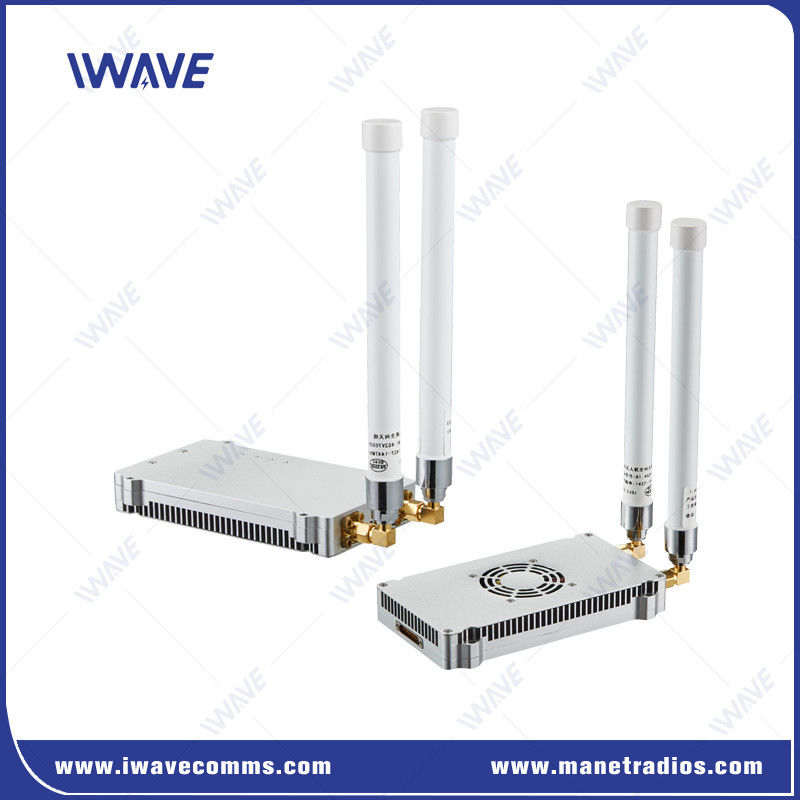

NLOS Video- und Steuerungsdatentransmissionssystem für unbemannte Bagger
Beschreibung
Das FDM-605PTM ist eine hochmoderne Netzwerkplatine, die für Fernvideos und Daten-Downlink-Anwendungen entwickelt wurde und robuste Leistung in anspruchsvollen Non-Line-of-Sight (NLOS) -Umgebungen bietet.Speziell auf unbemannte Bagger zugeschnittenDiese Lösung gewährleistet eine nahtlose Kommunikation über Entfernungen von 1-5 km in Wäldern, rauen Geländen und städtischen Umgebungen.
Wesentliche Merkmale
|
|
Punkt-zu-Mehrpunkt-Konnektivität
Unterstützt mehrere LuftübertragungsgeräteHD-VideoundTTL-Datenan einen einzigen bodengestützten Empfänger, um eine zentralisierte Überwachung und Kontrolle zu gewährleisten.
Optimiert für NLOS-Umgebungen
Sie überzeugt sich in Kommunikationsszenarien mit Hindernissen, einschließlich dichten Wäldern, schroffen Geländen und komplexen städtischen Umgebungen.
Intelligente Antennen-MIMO-Technologie
BereitstelltEchtzeit-HD-VideoübertragungundBreitband-Ethernet-Konnektivitätbei einer Datenrate von30 Mbps.
Leichtgewicht und kompakte Bauweise
Wiegt nur150 g, ist es ideal für die Integration in unbemannte Maschinen, bei denen die Gewichtseffizienz von entscheidender Bedeutung ist.
Sichere Kommunikationsmöglichkeiten
Erhältlich in:5Wund10 WLeistungsversionen, dieVerschlüsselte Kommunikationinkomplexe HF-Umgebungen.
Anwendung
Punkt-zu-Punkt-Langstreckenkommunikation
Überwachung der Strom- und Hydrologischen Leitungspatrouillen
Notfallkommunikation für Feuerwehr, Grenzverteidigung und Militär
Maritime Kommunikation, Digitale Ölfläche, Flottenbildung
Spezifikation
|
Allgemeine |
Mechanische |
||
| Technik | Wireless auf Basis der TD-LTE-Zugangstechnologie | TEMPERATUR | -20+55°C |
| Verschlüsselung | ZUC/SNOW3G/AES (128/256) OptionalLayer-2-Verschlüsselung | DIMENSIONEN | 116 x 70 x 17 mm |
| DATE RATE | 30 Mbps | Gewicht | 100 g |
| Empfindlichkeit | -103 dBm | ||
| Zulassungsbereich | 50 km (Luft-Boden) | Die Kommission | Silberanodisiertes Aluminium |
| Modus | Punkt zu mehreren Punkten | Anbau | An Bord |
| MIMO | 2x2 MIMO |
Energie |
|
| Modulation | QPSK, 16QAM, 64QAM | ||
| HF-Leistung | 33 dBm | Spannung | Gleichspannung 12V |
| LATENZ | End bis END: 60 bis 80 ms | Stromverbrauch | 11 Watt |
| Anti-JAM | Automatisches Frequenzspringen | ||
|
Häufigkeit |
Schnittstellen |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| Leistungseingang | 1xJ30 | ||
| TTL-Daten | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
Gemeinsam |
|
| Elektrische Ebene | 3.3V und kompatibel mit 2.85V |
| Kontrolldaten | RS232 |
| Baud-Rate | 115200bps |
| Übertragung | Durchlaufmodus |
| Prioritätsstufe | Höhere Priorität als der NetzwerkanschlussWenn die Signalübertragung gesperrt ist, werden die Steuerungsdaten in Priorität übertragen |
| Anmerkung: 1Die Datenübertragung und -empfang werden im Netzwerk ausgestrahlt. Nach erfolgreicher Vernetzung kann jedes FDM-605PTM-Gerät serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. |
|
|
Empfindlichkeit |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
