| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-7802MT |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T |

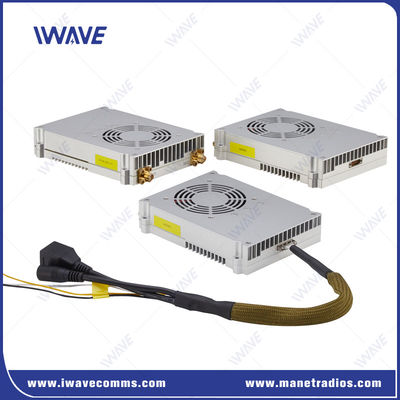

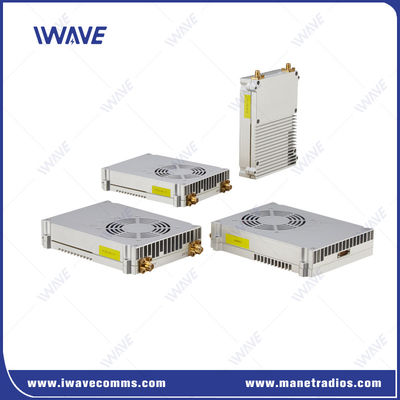

IP-MESH-Radio für unbemannte Systeme 5 km NLOS Video und Steuerungsdaten
Beschreibung
Der FD-7802MT verwendet den MESH-Netzwerkmodus, um IP-transparente Übertragungskanäle für Anwendungen der oberen Schicht wie Video und Daten bereitzustellen.
Der FD-7802MT unterstützt eine Datenübertragungsrate von 100 Mbps. Er ist speziell für mehrere Kameras auf einer Drohne konzipiert.Seine hohe Bandbreite ((100Mbps) kann mehrere Video-Streams unterstützen, die zur gleichen Zeit an die Steuerungsanlage übertragen werden.Es kann auch 1-5 km NLOS-Übertragungsdistanz in rauen und Hindernisumgebungen unterstützen.
Der FD-7802MT ist eine ideale Lösung für die Kommunikation von Mission-Kritik, die eine robuste, sichere und skalierbare Konnektivität in komplexen, nicht sichtbaren Umgebungen bietet.Einfache Einführung, und hohe Leistungsfähigkeit machen es zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen.
Eigenschaften
Flexible Bereitstellung: Ermöglicht eine schnelle Netzwerkerstellung mit hoher Kompatibilität, geringem Stromverbrauch und hoher Bandbreite und sorgt so für eine schnelle Bereitstellung in einer Vielzahl anspruchsvoller Umgebungen.
Multi-Hop-Konnektivität: Unterstützt ein Multi-Hop-Relais, was es ideal für erweiterte Kommunikationsbereiche in großen oder behinderten Bereichen macht.
Neben der Unterstützung des MIMO-Modus verwendet das FD-7802MT auch die CA-Technologie (Carrier Aggregation) von LTE-A. Das FD-7802MT unterstützt zwei Träger und kann eine maximale Betriebsbandbreite von 40 MHz: 2X20 MHz unterstützen.
WVerglichen mit dem MIMO-Modus hat der CA-Modus keine Einschränkungen hinsichtlich der Anlagestätte und des Abstands zwischen den Antennen der Geräte.die Bereitstellung flexibler und einfacher zu gestalten, um eine Datenübertragung mit hoher Bandbreite zu erreichen.
Diese robuste digitale Datenverbindung bietet eine robuste und sichere Verbindung im Frequenzband von 600 MHz und 1,4G
J30 Aviation Plug Interface: Der FD-7802MT verfügt über eine robuste J30 Aviation Plug-Schnittstelle, die für Langlebigkeit und einfache Verbindung sorgt.
Mehrfache Kommunikationsoptionen: Unterstützt sowohl Ethernet- als auch serielle Portkommunikation und bietet Flexibilität für die Integration mit verschiedenen Geräten.
Wired Ethernet Access: bietet eine zuverlässige Ethernet-Verbindung für eine stabile, schnelle Datenübertragung und -steuerung.
Anwendung

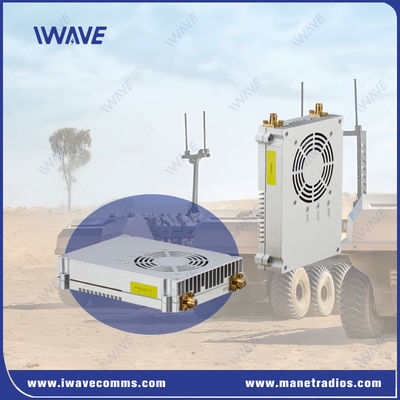

Autonome unbemannte Plattformen
Entwickelt für unbemannte Bagger, Traktoren, Krane, Roboter und Fahrzeuge, um zuverlässige Video- und Telemetriekommunikation zu gewährleisten.
Industrielle und taktische Operationen
Unterstützt Operationen in rauen HF-Umgebungen, einschließlich städtischer, bewaldeter und bergiger Gebiete.
OEM-Integration
Bietet ein API-Dokument und eine starke FuE-Unterstützung für OEMs, um die Sekundärentwicklung und die nahtlose Integration zu erleichtern.
Spezifikation
|
Allgemeine |
Wireless |
|||
|
Technologie |
Drahtlos auf Basis von TD-LTE-Technologie-Standards |
Kommunikation |
1T1R 1T2R 2T2R |
|
|
Videoübertragung |
1080p HD-Videoübertragung, H.264/H.265 adaptiv |
IP-Datenübertragung |
Unterstützung der Datenübertragung auf Basis von IP-Paketen |
|
|
Verschlüsselung |
ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
Datenverbindung |
Full-Duplex-Kommunikation |
|
|
Datenrate |
Maximal 100 Mbps ((Uplink und Downlink) |
Anstieg und Abstieg |
2D3U/3D2U/4D1U/1D4U |
|
|
Reichweite |
UGV: 5-10KM von Boden zu Boden ((LOS) UGV: 1-3KM von Boden zu Boden (NLOS) |
Automatische Rekonstruktionskette |
Automatische Wiederherstellung der Verbindung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
|
|
Kapazität |
64 Knoten |
Empfindlichkeit |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Übertragungskraft |
2 Watt |
10 MHz |
-100 dBm |
|
|
Verzögerung |
Verzögerung der Luftoberfläche < 30 ms |
5 MHz |
- 96 dBm |
|
|
Modulation |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Verstörungssicherung |
Frequenzsprung und adaptive Modulation |
10 MHz |
-100 dBm |
|
|
Bandbreite |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
- 96 dBm |
|
|
Stromverbrauch |
30 Watt |
Frequenzoption |
||
|
Leistungsaufnahme |
Dies ist der Fall. |
1.4 GHz |
1420 MHz bis 1530 MHz |
|
|
Abmessung |
130*100*25mm ((Antenne nicht inbegriffen) |
600 MHz |
566 MHz bis 678 MHz |
|
|
Mechanische |
||
|
Arbeitstemperatur |
-20°C bis +55°C |
|
|
Abmessung |
130*100*25mm ((Antenne nicht inbegriffen) |
|
|
Gewicht |
273 g |
|
|
Schnittstellen |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Gemeinsam |
3xSerial Port |
1. DEBUG Serienanschluss 2. Basis-Serieanschluss (nur TCP/UDP unterstützt) 3. Serialport erweitern |
|
Energie |
1xDC-Eingang |
Dies ist der Fall. |
Fragen und Antworten
F: Welche Kommunikationsschnittstellen werden vom FD-7802MT unterstützt?
A: Der FD-7802MT unterstützt:
Ethernet-Kommunikation für die Hochgeschwindigkeitsdatenübertragung.
Serialportkommunikation (RS232) zur Integration mit verschiedenen Geräten.
J30 Flugzeugstecker-Schnittstelle für zuverlässige, sichere Verbindungen in rauen Umgebungen.
F: Wie verhält sich der FD-7802MT mit Störungen?
A: DieFD-7802MTbeschäftigtAutomatisches Frequenzspringen (FHSS)undAdaptive ModulationDies ermöglicht es dem Gerät, dynamisch auf die beste verfügbare Frequenz zu wechseln und eine stabile Kommunikation in Umgebungen mit HF-Lärm und Staus zu erhalten.
|
|
