| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-615PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

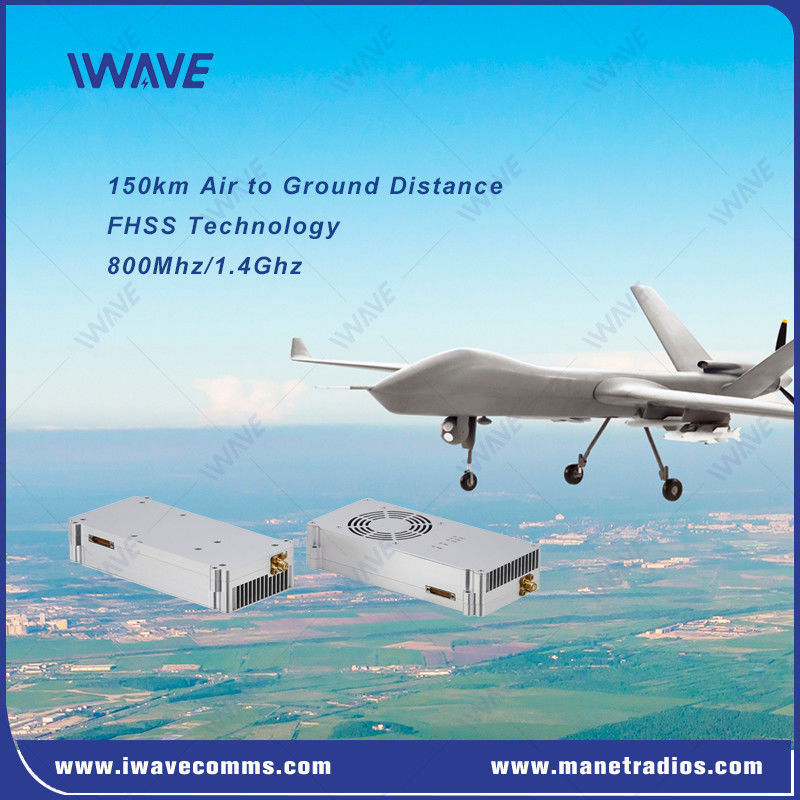

150 km Langstrecken drahtloser HD-Video-Sender für Drohnen
Beschreibung
DieFDM-615PTMist eine hochmoderne drahtlose Übertragungseinheit, die für die Fernübertragung von Video- und Datendaten mit besonderem Schwerpunkt auf unbemannten Luftfahrzeugen (UAVs), einschließlich Festflügel-Drohnen und Hubschraubern, entwickelt wurde.Diese Lösung ist ideal für Anwendungen wie Notfallkommunikation, Überwachung der Stromleitungen, maritime Operationen und Ersthelfer.
Neue dynamische Frequenzwahl, automatische Leistungskontrolle, starke NLOS-Fähigkeit, Frequenzsprung und Ultra-Weite L-Band-Bereich 1420-1530Mhz Frequenz liefert robuste Interferenz und Stausimmunität!
280 g Gewicht und geringe Größe machen das FDM-615PTM zu einem idealen Kandidaten für hochwertige drahtlose Video- und Telemetriekommunikation auf unbemannten Plattformen.
Wesentliche Merkmale
|
 |
Frequenzsprungspektrum (FHSS):
DieFDM-615PTMVerwendungszweckeFHSSDies gewährleistet eine robuste Leistung auch in schwierigen Umgebungen.
Langstrecken- und NLOS-Fähigkeiten:
Das Gerät bietet eine stabile Kommunikation überbis zu 150 km(sichere Sichtlinie) mit2dBi Glasfaserantenne, so dass es ideal für Hochleistungs-UAVs, einschließlichVTOLundFestflügel Drohnen.
Hohe Datenrate für HD-Videoübertragung:
In einer Entfernung von150 km, dieFDM-615PTMbietet8 bis 12 MbpsDatendurchsatz, derFull HD 1080P60Das ist entscheidend für Echtzeit-Videoanwendungen wie Überwachung, Fernüberwachung und Missionssteuerung.
Niedrige Latenzzeit:
Das Gerät bietetkurze Latenzzeit (60-80 ms)Diese Funktion ist besonders wichtig für Aufgaben wie die Fernsteuerung mit dem Gimbal oder das Zielen der Kamera.
Anwendung
Drohnen:Fernkommunikation für Festflügeldrohnen, VTOLs und Hubschrauber.
Erste Ansprechpartner:Notfallkommunikation für einen schnellen Einsatz in kritischen Situationen.
Überwachung der Stromleitung:Fernübertragung von Daten und Videos zur Fernkontrolle.
Spezifikation
| Allgemeine | ||
| Technologie | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Reichweite | 100 km bis 150 km (Luft-Boden) | |
| Kapazität | 32 Knoten | |
| NLOS-Range | 5 bis 10 km von Boden zu Boden | |
| HF-Leistung | 10 Watt | |
| Verzögerung | End-zu-End: 60 bis 80 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Verstörungssicherung | Automatisches Frequenzspringen | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Energie | ||
| Leistungsaufnahme | Gleichspannung 24V±10% | |
| Stromverbrauch | 30 Watt | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | l Höhere Priorität als der Netzwerkport. | |
| Anmerkung:l Die Sende- und Empfangsdaten werden im Netzwerk übertragen.Empfang und Kontrolle, müssen Sie das Format selbst definieren | ||
| Schnittstellen | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| Gemeinsam | 1xJ30 | |
| Macht | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
