| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

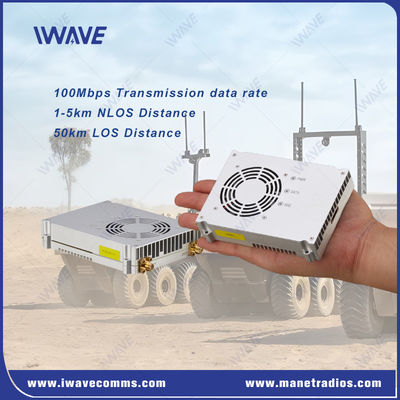

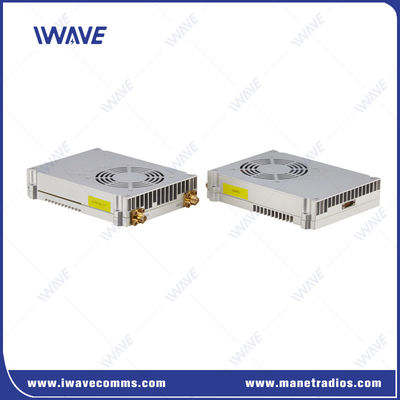

Wireless Point-to-Multi-Point-Transceiver mit 100 Mbps für HD-Video- und Datenkommunikation
Beschreibung
FDM-6802PTM ist ein drahtloses Übertragungsprodukt, das von IWAVE entwickelt wurde, basierend auf einem ausgereiften SOC-Chipsatz, 2 Watt Leistung, 2X2 MIMO.Daten und Serienkontrolldaten auf Basis von IP. FDM-6802PTM basiert auf CA (Carrier Aggregation) und MIMO-Technologien.Diese digitale Datenverbindung bietet eine robuste und sichere Verbindung im 600 MHz- und 1 MHz-Bereich..4G-Frequenzband Unterstützt Ethernet und Telemetrie-Datenübertragung.Es übernimmt die automatische Frequenzsprungtechnologie (FHSS) und adaptive Modulation für Anti-Interferenz. Baut ein Punkt-zu-Punkt-Netzwerk mit 64 Knoten auf.
Wesentliche Merkmale
|
|
Technologievorteil
FDM-6802PTM verwendet Carrier Aggregation Technology (CA), die zwei Carrier mit einer Bandbreite von 20 MHz zusammenführen kann, um eine Wireless Carrier Bandbreite von 40 MHz zu erreichen.wirksame Verbesserung der Uplink- und Downlink-Übertragungsraten, sowie die Robustheit und Umweltanpassungsfähigkeit des gesamten drahtlosen Übertragungsnetzes zu verbessern.
1. Unterstützt eine größere Gesamtbandbreite, unterstützt die 20MHz+20MHz-Trägeraggregation und die Spitzenrate der Datenübertragung übersteigt 100Mbps.
2. Unterstützt kontinuierliche Trägeraggregation und nicht kontinuierliche Trägeraggregation, die flexibler ist.
3Unterstützt die Carrier-Aggregation verschiedener Bandbreiten und kann die Bandbreite der Carrier-Aggregation anpassen
Dies erleichtert die Anpassung an verschiedene Szenarien.
4. Übertragen auf verschiedene Träger, um Datenunterbrechungen zu vermeiden, wenn ein einzelner Träger gestört wird.
5. Unterstützt Frequenzspringen verschiedener Träger, um störungsfreie Träger effektiver zu finden.
Warum FDM-6802PTM?
Hohe Bandbreite:Wirkt effizient mit Video- und Datenkommunikation mit geringer Latenzzeit.
Antimistörung:Fortgeschrittene FHSS und adaptive Modulation sorgen für einen unterbrechungsfreien Betrieb in schwierigen HF-Umgebungen.
Plug-and-Play:Vereinfacht die Bereitstellung mit automatischer Konfiguration und dynamischer Vernetzung.
Langlebig und flexibel:Die Flugzeugsteckeroberfläche des J30 und mehrere Kommunikationsoptionen machen es für verschiedene robuste Anwendungen geeignet.
DieFDM-6802PTMist eine ideale Lösung für Industriezweige, die ein zuverlässiges, anpassungsfähiges und leistungsstarkes drahtloses Übertragungssystem für kritische Video- und Datenkommunikationsaufgaben benötigen.
|
Kommandooberfläche |
AT-Befehlskonfiguration |
API/HTTP/UART für die AT-Befehlkonfiguration |
|
Konfigurationsmanagement |
Unterstützung der Konfiguration über WEBUI, API und Managementsoftware |
|
|
Betriebsmodus |
TCP-Servermodus |
Wenn der Server als TCP-Server eingestellt ist, wartet der serielle Port-Server auf die Computerverbindung.
lWenn als TCP-Client eingestellt, initiiert der Serienport-Server aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird.
lTCP-Server, TCP-Client, UDP, UDP-Multicast, TCP-Server/Client-Koexistenz, MQTT
|
|
Baud-Rate |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokoll |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Durchlaufmodus |
|
|
Systemmanagement |
Unterstützt die WATCHDOG-Funktion, alle System-Einnahmen können identifiziert und automatisch zurückgesetzt werden |
|
Spezifikation
|
Allgemeine |
Wireless |
|||
|
Technologie |
Drahtlos auf Basis von TD-LTE-Technologie-Standards |
Kommunikation |
1T1R |
|
|
Videoübertragung |
1080p HD-Videoübertragung, H.264/H.265 adaptiv |
IP-Datenübertragung |
Unterstützung der Datenübertragung auf Basis von IP-Paketen |
|
|
Verschlüsselung |
ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
Datenverbindung |
Full-Duplex-Kommunikation |
|
|
Datenrate |
Maximal 100 Mbps ((Uplink und Downlink) |
Anstieg und Abstieg |
2D3U/3D2U/4D1U/1D4U |
|
|
Reichweite |
UGV: 5-10KM von Boden zu Boden ((LOS) |
Automatische Rekonstruktionskette |
Automatische Wiederherstellung der Verbindung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
|
|
Kapazität |
64 Knoten |
Empfindlichkeit |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Übertragungskraft |
2 Watt |
10 MHz |
-100 dBm |
|
|
Verzögerung |
Verzögerung der Luftoberfläche < 30 ms |
5 MHz |
- 96 dBm |
|
|
Modulation |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Verstörungssicherung |
Frequenzsprung und adaptive Modulation |
10 MHz |
-100 dBm |
|
|
Bandbreite |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
- 96 dBm |
|
|
Stromverbrauch |
30 Watt |
Frequenzoption |
||
|
Leistungsaufnahme |
Dies ist der Fall. |
1.4 GHz |
1420 MHz bis 1530 MHz |
|
|
Abmessung |
86*120*24,2 mm |
600 MHz |
634 MHz bis 674 MHz |
|
|
Mechanische |
||
|
Arbeitstemperatur |
-20°C bis +55°C |
|
|
Abmessung |
130*100*25mm ((Antenne nicht inbegriffen) |
|
|
Gewicht |
273 g |
|
|
Schnittstellen |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Gemeinsam |
3xSerial Port |
1. DEBUG Serienanschluss |
|
Energie |
1xDC-Eingang |
Dies ist der Fall. |
|
|
