| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

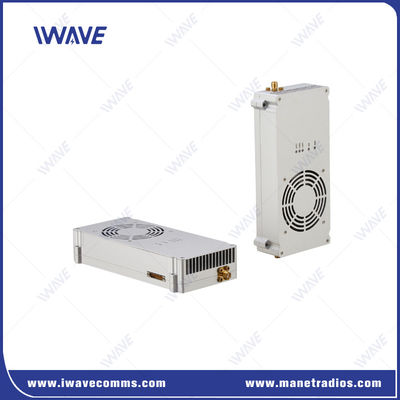

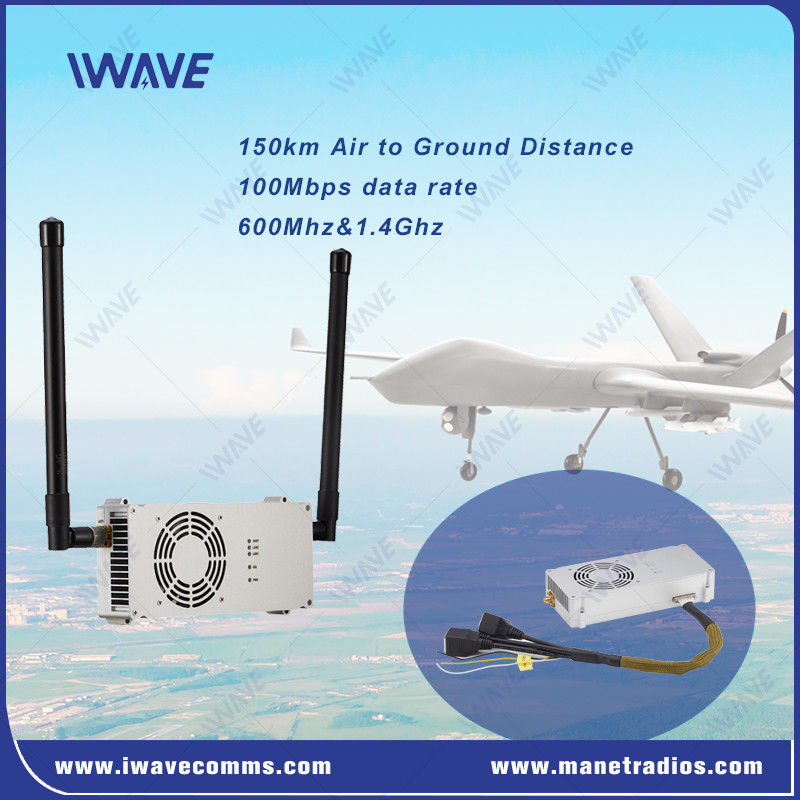

100 Mbps 150 km Langstrecken Drohne Video und Steuerungsdatentransmitter
Beschreibung
DieFDM-615PTMbietet eine robuste und zuverlässige drahtlose Kommunikationslösung fürFestflügel DrohnenundHubschrauber, die Echtzeit-HD-Video- und TTL-Datenübertragung ermöglicht.Luftüberwachung,Suche und Rettung, oderFernüberwachungDieses System bietet die für den Erfolg der Mission notwendige Konnektivität. Es ist speziell für die Festflügel-Drohne/Helikopter/Fahrzeuge für 150 km Video-Downlink während der schnellen Bewegung entwickelt.
Intelligente Antenne MIMO-MarkeFDM-6810PTMeine Echtzeit-HD-Video- und Breitband-Ethernet-Verbindung mit einer Übertragungsgeschwindigkeit von 100 Mbps bieten.
Wesentliche Merkmale
|
|
Technologievorteil
FDM-6810PTMübernimmt die Carrier Aggregation Technology (CA-Technologie), mit der zwei Carrier mit einer Bandbreite von 20 MHz zusammengefasst werden können, um eine Wireless Carrier Bandbreite von 40 MHz zu erreichen,wirksame Verbesserung der Uplink- und Downlink-Übertragungsraten, sowie die Robustheit und Umweltanpassungsfähigkeit des gesamten drahtlosen Übertragungsnetzes zu verbessern.
1. Unterstützt eine größere Gesamtbandbreite, unterstützt die 20MHz+20MHz-Trägeraggregation und die Spitzenrate der Datenübertragung übersteigt 100Mbps.
2. Unterstützt kontinuierliche Trägeraggregation und nicht kontinuierliche Trägeraggregation, die flexibler ist.
3Unterstützt die Carrier-Aggregation verschiedener Bandbreiten und kann die Bandbreite der Carrier-Aggregation anpassen
Dies erleichtert die Anpassung an verschiedene Szenarien.
4. Übertragen auf verschiedene Träger, um Datenunterbrechungen zu vermeiden, wenn ein einzelner Träger gestört wird.
5. Unterstützt Frequenzspringen verschiedener Träger, um störungsfreie Träger effektiver zu finden.
Anwendungen:
Luftüberwachung: Echtzeit-Video-Downlink für Festflügel-Drohnen und Hubschrauber, die zur Überwachung großer Gebiete wie Grenzen, Naturkatastrophen oder kritischer Infrastruktur verwendet werden.
Fernüberwachung und Inspektion: Ideal für die Inspektion von Stromleitungen, Rohrleitungen und Umweltüberwachung, bei denen Video und Daten über große Entfernungen übertragen werden.
Such- und Rettungsoperationen: Die Video- und TTL-Daten mit geringer Latenzzeit machen es zu einem perfekten Werkzeug für Ersthelfer, das in entlegenen oder von Katastrophen betroffenen Gebieten in Echtzeit Situationsbewusstsein bietet.
Verteidigung und Sicherheit: Wesentlich für militärische und Strafverfolgungsanwendungen, die sowohl eine sichere Kommunikation als auch die Möglichkeit zur Übertragung von Live-HD-Videos für taktische Operationen bieten.
Landwirtschaftliche Überwachung: Für die Präzisionslandwirtschaft werden Drohnen und Hubschrauber eingesetzt, um große landwirtschaftliche Felder zu überwachen und sowohl Videofeedback als auch Telemetrie-Daten für die Pflanzenverwaltung bereitzustellen.
Spezifikation
|
Allgemeine |
Wireless |
|||
|
Technologie |
Drahtlos auf Basis von TD-LTE-Technologie-Standards |
Kommunikation |
1T1R |
|
|
Videoübertragung |
1080p HD-Videoübertragung, H.264/H.265 adaptiv |
IP-Datenübertragung |
Unterstützung der Datenübertragung auf Basis von IP-Paketen |
|
|
Verschlüsselung |
ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
Datenverbindung |
Full-Duplex-Kommunikation |
|
|
Datenrate |
Maximal 100 Mbps ((Uplink und Downlink) |
Anstieg und Abstieg |
2D3U/3D2U/4D1U/1D4U |
|
|
Reichweite |
UGV: 5-10KM von Boden zu Boden ((LOS) |
Automatische Rekonstruktionskette |
Automatische Wiederherstellung der Verbindung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
|
|
Kapazität |
64 Knoten |
Empfindlichkeit |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Übertragungskraft |
10 Watt |
10 MHz |
-100 dBm |
|
|
Verzögerung |
Verzögerung der Luftoberfläche < 30 ms |
5 MHz |
- 96 dBm |
|
|
Modulation |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Verstörungssicherung |
Frequenzsprung und adaptive Modulation |
10 MHz |
-100 dBm |
|
|
Bandbreite |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
- 96 dBm |
|
|
Stromverbrauch |
30 Watt |
Frequenzoption |
||
|
Leistungsaufnahme |
Dies ist der Fall. |
1.4 GHz |
1420 MHz bis 1530 MHz |
|
|
Abmessung |
86*120*24,2 mm |
600 MHz |
634 MHz bis 674 MHz |
|
|
Mechanische |
||
|
Arbeitstemperatur |
-20°C bis +55°C |
|
|
Abmessung |
130*100*25mm ((Antenne nicht inbegriffen) |
|
|
Gewicht |
273 g |
|
|
Schnittstellen |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Gemeinsam |
3xSerial Port |
1. DEBUG Serienanschluss |
|
Energie |
1xDC-Eingang |
Dies ist der Fall. |
|
Kommandooberfläche |
AT-Befehlskonfiguration |
API/HTTP/UART für die AT-Befehlkonfiguration |
|
Konfigurationsmanagement |
Unterstützung der Konfiguration über WEBUI, API und Managementsoftware |
|
|
Betriebsmodus |
TCP-Servermodus |
Wenn der Server als TCP-Server eingestellt ist, wartet der serielle Port-Server auf die Computerverbindung.
lWenn als TCP-Client eingestellt, initiiert der Serienport-Server aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird.
lTCP-Server, TCP-Client, UDP, UDP-Multicast, TCP-Server/Client-Koexistenz, MQTT
|
|
Baud-Rate |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokoll |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Durchlaufmodus |
|
|
Systemmanagement |
Unterstützt die WATCHDOG-Funktion, alle System-Einnahmen können identifiziert und automatisch zurückgesetzt werden |
|
|
|
