| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-615PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

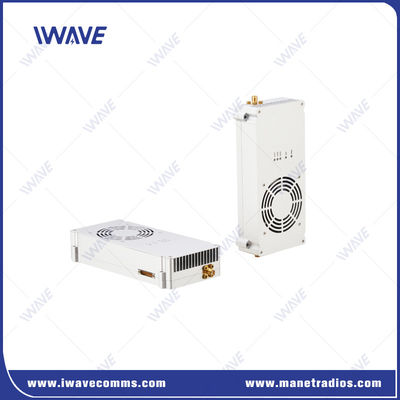

150 km Langstrecken-Drohnen-Video-Sender für HD-Video und Full-Duplex-Daten
Beschreibung
Frequenzsprungspektrum (FHSS) ist die beste Wahl für die Immunität gegen Lärm und Störungen.
FDM-615PTM nutzt FHSS, um Ihr Video und Ihre Daten zuverlässig über sehr große Entfernungen zu liefern.
Es ist der kleinste Formfaktor mit 10 Watt Übertragungsleistung und bietet eine robuste Full-Duplex-Ethernet/Serial-Kommunikation über sehr große Entfernungen.
Mit dem API-Dokument, IWAVE starke F&E-Unterstützung, können OEMs es sekundär entwickeln oder diese Einheit schnell und effizient in Ihre autonome unbemannte Plattform integrieren.
Neue dynamische Frequenzwahl, automatische Leistungskontrolle, starke NLOS-Fähigkeit, Frequenzsprung und Ultra-Weite L-Band-Bereich 1420-1530Mhz Frequenz liefert robuste Interferenz und Stausimmunität!

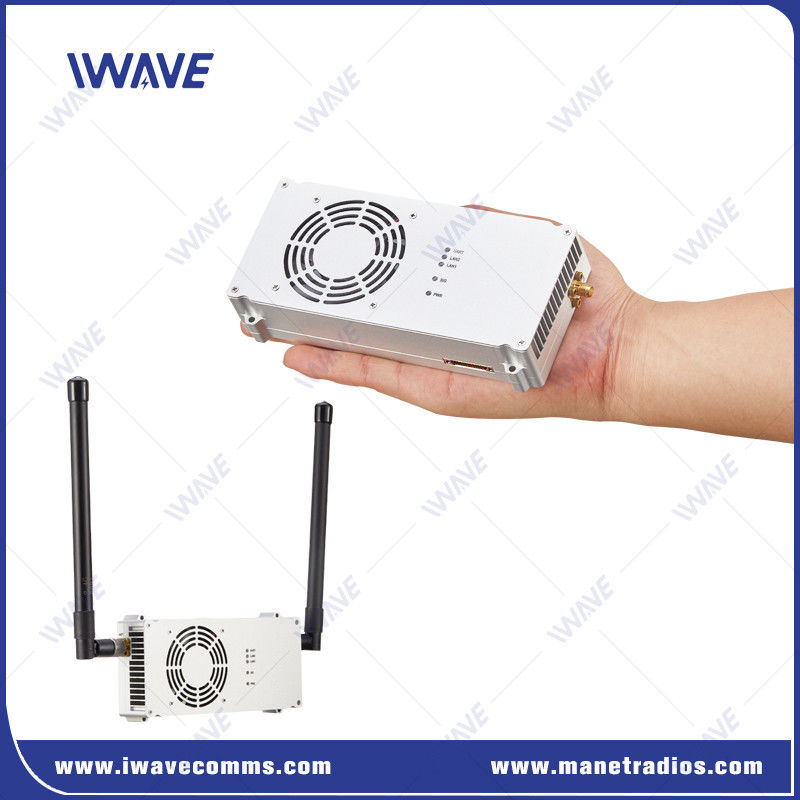

190 g Gewicht und geringe Größe machen das FDM-615PTM zu einem idealen Kandidaten für hochwertige drahtlose Video- und Telemetrie-Kommunikation auf unbemannten Plattformen.
Wesentliche Merkmale
|
 |
Robuste Fernkommunikation
Bis zu 150 km klares und stabiles Funksignal mit 2 dB Glasfaser-Antenne.
HD-Videoübertragung
Wenn die Entfernung 150 km beträgt, beträgt die Echtzeit-Datenrate etwa 8-12 Mbps. Sie ermöglicht Ihnen ein Full-HD 1080P60-Video-Streaming am Boden.
Kurze Latenzzeit
Mit einer Latenzzeit von weniger als 60 bis 80 ms über 150 km können Sie live sehen und steuern, was passiert.
UHF, L-Band und S-Bandbetrieb
FDM-615PTM bietet mehrere Frequenzoptionen für verschiedene HF-Umgebungen. 800MHz, 1.4Ghz und 2.4Ghz.Das automatische Frequenz-Hopping Spread Sprectrum (FHSS) wählt den besten verfügbaren Kanal aus, der verwendet werden soll., und wird sich bei Bedarf nahtlos auf einen alternativen Kanal bewegen.
Verschlüsselte Übertragung
FDM-615PTM verwendet AES128 für die Videoverschlüsselung, um zu verhindern, dass Unbefugte auf Ihren Video-Feed zugreifen und ihn abfangen.
Plug und Play
FDM-615PTM bietet eine 150 km lange Full-HD-Video-Downlink von Luft zu Boden mit bidirektionale Datenübertragung für VTOL/Fixed-Wing-Drohne/Helikopter.Es ist so konzipiert, dass Sie ohne komplizierte verbindliche Verfahren arbeiten können
Anwendung
FDM-615PTM ist speziell für schnelllebige große Festflügel Drohnen und UAVs für Fernkommunikation entwickelt.Notfallkommunikation und Seeverkehr.
Spezifikation
| Allgemeine | ||
| Technologie | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Reichweite | 100 km bis 150 km (Luft-Boden) | |
| Kapazität | 32 Knoten | |
| NLOS-Range | 5 bis 10 km von Boden zu Boden | |
| HF-Leistung | 10 Watt | |
| Verzögerung | End-zu-End: 60 bis 80 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Verstörungssicherung | Automatisches Frequenzspringen | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Energie | ||
| Leistungsaufnahme | Gleichspannung 24V±10% | |
| Stromverbrauch | 30 Watt | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | l Höhere Priorität als der Netzwerkport. | |
| Anmerkung:l Die Sende- und Empfangsdaten werden im Netzwerk übertragen.Empfang und Kontrolle, müssen Sie das Format selbst definieren | ||

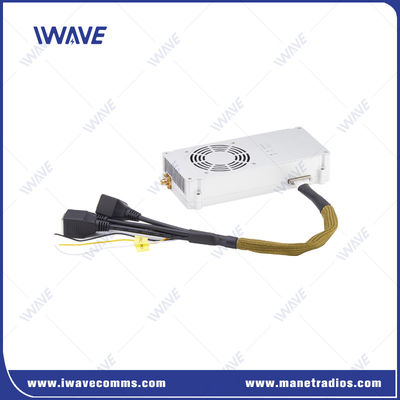

| Schnittstellen | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| Gemeinsam | 1xJ30 | |
| Macht | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
