| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
50 km 100 Mbps TCP UDP IP Digitale Datenverbindung für Drohnen
Beschreibung

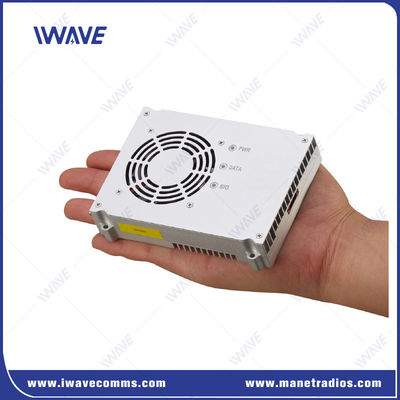

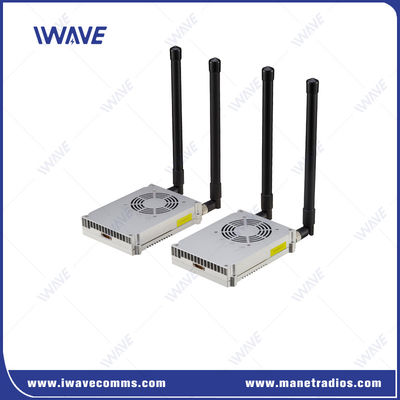

FDM-6802PTMist eine Punkt-zu-Mehrpunkt-Netzwerkplatine für Fernvideosendungen und Datenverbindungen zum Boden.Es ist speziell für Festflügel Drohnen / Hubschrauber / Fahrzeuge Video Downlink für 50 km während der schnellen Bewegung.
Die intelligente Antenne MIMO ermöglicht es FDM-6802PTM, Echtzeit-HD-Video und Breitband-Ethernet-Verbindungen mit einer Übertragungsrate von 100 Mbps bereitzustellen.
Es hat große Vorteile bei der Anwendung für VTOL/Fixed-Wing-Drohnen/Helikopter-Wireless-Übertragung mit nur 273 g Gewicht.
Wesentliche Merkmale
|
|
HD-Videokommunikation mit hoher Reichweite und geringer Latenzzeit
Bietet 50 km Luft-Boden-Full-HD-Video-Downlink mit bidirektionale Datenübertragung für VTOL/Fixed-Wing-Drohne/Hubschrauber.
Mit weniger als 60ms-80ms Latenz für 50km, so dass Sie sehen und steuern können, was live passiert.
Automatische Leistungssteuerung
Die Übertragungsleistung jedes Knotenpunkts wird automatisch entsprechend seiner Signalklasse eingestellt und gesteuert.
HD-Video und Datenübertragung:Gewährleistet stabile und sichere Kommunikationsverbindungen für Video-Streaming, Telemetrie und Steuerung.
Dynamische Netzwerkumgebungen:Ideal für schnell wechselnde, anspruchsvolle drahtlose Umgebungen.
Industrielle und taktische Verwendung:Unterstützt Anwendungen in Drohnen, autonomen Fahrzeugen und anderen kritischen Systemen, die eine robuste Fernkommunikation erfordern.
Spezifikation
|
Allgemeine |
Wireless |
|||
|
Technologie |
Drahtlos auf Basis von TD-LTE-Technologie-Standards |
Kommunikation |
1T1R |
|
|
Videoübertragung |
1080p HD-Videoübertragung, H.264/H.265 adaptiv |
IP-Datenübertragung |
Unterstützung der Datenübertragung auf Basis von IP-Paketen |
|
|
Verschlüsselung |
ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
Datenverbindung |
Full-Duplex-Kommunikation |
|
|
Datenrate |
Maximal 100 Mbps ((Uplink und Downlink) |
Anstieg und Abstieg |
2D3U/3D2U/4D1U/1D4U |
|
|
Reichweite |
UGV: 5-10KM von Boden zu Boden ((LOS) |
Automatische Rekonstruktionskette |
Automatische Wiederherstellung der Verbindung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
|
|
Kapazität |
64 Knoten |
Empfindlichkeit |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Übertragungskraft |
2 Watt |
10 MHz |
-100 dBm |
|
|
Verzögerung |
Verzögerung der Luftoberfläche < 30 ms |
5 MHz |
- 96 dBm |
|
|
Modulation |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Verstörungssicherung |
Frequenzsprung und adaptive Modulation |
10 MHz |
-100 dBm |
|
|
Bandbreite |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
- 96 dBm |
|
|
Stromverbrauch |
30 Watt |
Frequenzoption |
||
|
Leistungsaufnahme |
Dies ist der Fall. |
1.4 GHz |
1420 MHz bis 1530 MHz |
|
|
Abmessung |
86*120*24,2 mm |
600 MHz |
634 MHz bis 674 MHz |
|
|
Mechanische |
||
|
Arbeitstemperatur |
-20°C bis +55°C |
|
|
Abmessung |
130*100*25mm ((Antenne nicht inbegriffen) |
|
|
Gewicht |
273 g |
|
|
Schnittstellen |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Gemeinsam |
3xSerial Port |
1. DEBUG Serienanschluss |
|
Energie |
1xDC-Eingang |
Dies ist der Fall. |
|
Kommandooberfläche |
AT-Befehlskonfiguration |
API/HTTP/UART für die AT-Befehlkonfiguration |
|
Konfigurationsmanagement |
Unterstützung der Konfiguration über WEBUI, API und Managementsoftware |
|
|
Betriebsmodus |
TCP-Servermodus |
Wenn der Server als TCP-Server eingestellt ist, wartet der serielle Port-Server auf die Computerverbindung.
lWenn als TCP-Client eingestellt, initiiert der Serienport-Server aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird.
lTCP-Server, TCP-Client, UDP, UDP-Multicast, TCP-Server/Client-Koexistenz, MQTT
|
|
Baud-Rate |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokoll |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Durchlaufmodus |
|
|
Systemmanagement |
Unterstützt die WATCHDOG-Funktion, alle System-Einnahmen können identifiziert und automatisch zurückgesetzt werden |
|
|
|
