| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
Hochleistungs-Wireless-Übertragungssystem für HD-Video- und Datenkommunikation
Beschreibung

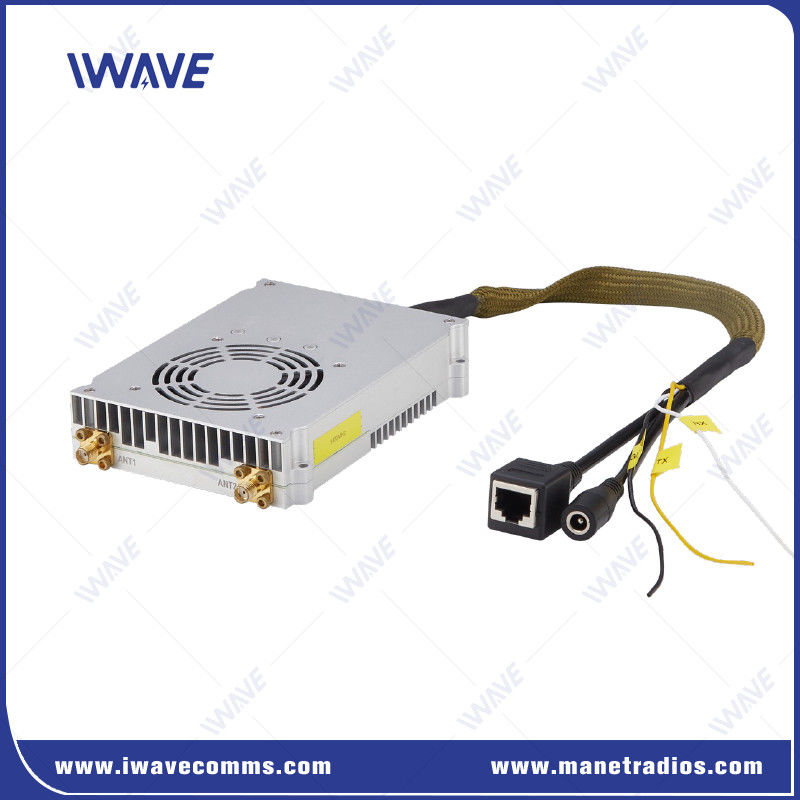

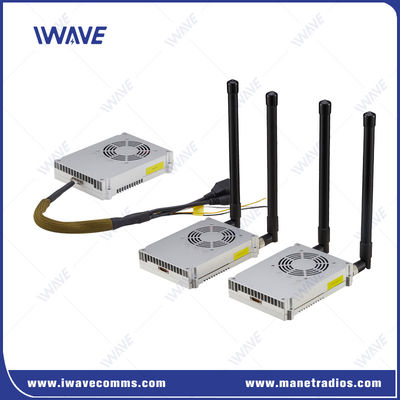

DieFDM-6802PTM, entwickelt von IWAVE, ist eine hochmoderne drahtlose Übertragungslösung, die auf einem ausgereiften SOC-Chipsatz basiert.2 Watt Leistungund2x2 MIMO, bietet es robuste und sichereIP-basierte Kommunikationfür HD-Video, Daten und Seriensteuerung.
Es hat große Vorteile bei der Anwendung für VTOL/Fixed-Wing-Drohnen/Helikopter-Wireless-Übertragung mit nur 273 g Gewicht.
Es ist in 10W- und 20W-Versionen erhältlich, um eine verschlüsselte Kommunikationsverbindung für einen UAV-Schwarm jenseits der Sichtlinie in komplexen HF-Umgebungen zu schaffen.
Wesentliche Merkmale
|
|
Frequenz-Hopping Spread Spectrum (FHSS)
IWAVE IP MESH-Produkt berechnet und bewertet intern die aktuelle Verbindung anhand von Faktoren wie empfangener Signalstärke RSRP, Signal-Rausch-Verhältnis SNR und Bit-Fehlerrate SER.Wenn die Voraussetzung für das Urteil erfüllt ist,, wird es Frequenzspringen durchführen und aus der Liste einen optimalen Frequenzpunkt auswählen.
Ob ein Frequenzsprung durchgeführt wird, hängt vom drahtlosen Zustand ab. Wenn der drahtlose Zustand gut ist, wird der Frequenzsprung nicht durchgeführt, bis die Urteilsbedingung erfüllt ist.
Automatische Frequenzsteuerung
Wenn die vorgespeicherten Frequenzpunkte nicht für die Netzwerkbereitstellung geeignet sind, wird der Netzwerk-Sender, der das Netzwerk installiert, die vorgespeicherten Frequenzpunkte vor dem letzten Herunterfahren nutzen.Es wird automatisch versucht, andere verfügbare Frequenzpunkte für die Netzwerkanbindung zu nutzen..
Warum FDM-6802PTM?
Hohe Bandbreite:Wirkt effizient mit Video- und Datenkommunikation mit geringer Latenzzeit.
Antimistörung:Fortgeschrittene FHSS und adaptive Modulation sorgen für einen unterbrechungsfreien Betrieb in schwierigen HF-Umgebungen.
Plug-and-Play:Vereinfacht die Bereitstellung mit automatischer Konfiguration und dynamischer Vernetzung.
Langlebig und flexibel:Die Flugzeugsteckeroberfläche des J30 und mehrere Kommunikationsoptionen machen es für verschiedene robuste Anwendungen geeignet.
DieFDM-6802PTMist eine ideale Lösung für Industriezweige, die ein zuverlässiges, anpassungsfähiges und leistungsstarkes drahtloses Übertragungssystem für kritische Video- und Datenkommunikationsaufgaben benötigen.
Spezifikation
|
Allgemeine |
Wireless |
|||
|
Technologie |
Drahtlos auf Basis von TD-LTE-Technologie-Standards |
Kommunikation |
1T1R |
|
|
Videoübertragung |
1080p HD-Videoübertragung, H.264/H.265 adaptiv |
IP-Datenübertragung |
Unterstützung der Datenübertragung auf Basis von IP-Paketen |
|
|
Verschlüsselung |
ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
Datenverbindung |
Full-Duplex-Kommunikation |
|
|
Datenrate |
Maximal 100 Mbps ((Uplink und Downlink) |
Anstieg und Abstieg |
2D3U/3D2U/4D1U/1D4U |
|
|
Reichweite |
UGV: 5-10KM von Boden zu Boden ((LOS) |
Automatische Rekonstruktionskette |
Automatische Wiederherstellung der Verbindung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
|
|
Kapazität |
64 Knoten |
Empfindlichkeit |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Übertragungskraft |
2 Watt |
10 MHz |
-100 dBm |
|
|
Verzögerung |
Verzögerung der Luftoberfläche < 30 ms |
5 MHz |
- 96 dBm |
|
|
Modulation |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Verstörungssicherung |
Frequenzsprung und adaptive Modulation |
10 MHz |
-100 dBm |
|
|
Bandbreite |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
- 96 dBm |
|
|
Stromverbrauch |
30 Watt |
Frequenzoption |
||
|
Leistungsaufnahme |
Dies ist der Fall. |
1.4 GHz |
1420 MHz bis 1530 MHz |
|
|
Abmessung |
86*120*24,2 mm |
600 MHz |
634 MHz bis 674 MHz |
|
|
Mechanische |
||
|
Arbeitstemperatur |
-20°C bis +55°C |
|
|
Abmessung |
130*100*25mm ((Antenne nicht inbegriffen) |
|
|
Gewicht |
273 g |
|
|
Schnittstellen |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Gemeinsam |
3xSerial Port |
1. DEBUG Serienanschluss |
|
Energie |
1xDC-Eingang |
Dies ist der Fall. |
|
Kommandooberfläche |
AT-Befehlskonfiguration |
API/HTTP/UART für die AT-Befehlkonfiguration |
|
Konfigurationsmanagement |
Unterstützung der Konfiguration über WEBUI, API und Managementsoftware |
|
|
Betriebsmodus |
TCP-Servermodus |
Wenn der Server als TCP-Server eingestellt ist, wartet der serielle Port-Server auf die Computerverbindung.
lWenn als TCP-Client eingestellt, initiiert der Serienport-Server aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird.
lTCP-Server, TCP-Client, UDP, UDP-Multicast, TCP-Server/Client-Koexistenz, MQTT
|
|
Baud-Rate |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokoll |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Durchlaufmodus |
|
|
Systemmanagement |
Unterstützt die WATCHDOG-Funktion, alle System-Einnahmen können identifiziert und automatisch zurückgesetzt werden |
|
|
|
