| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-605PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
Video- und Steuerungssignalübertragung für unbemannte Industriemaschinen in NLOS
Beschreibung

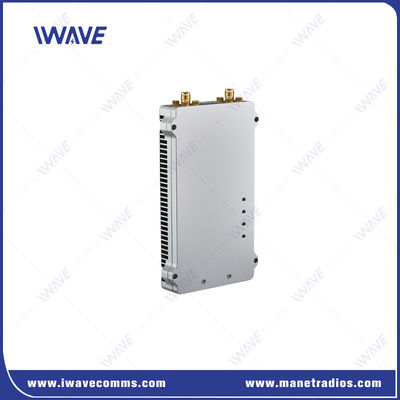

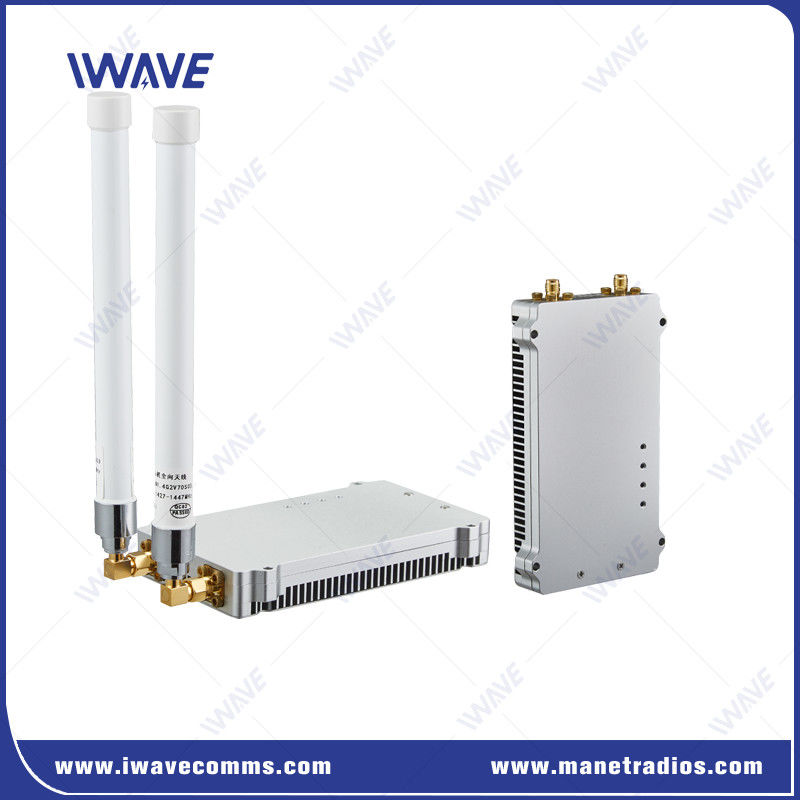

FDM-605PTM ist ein Punkt-zu-Mehrpunkt-Netzwerk-Board für Langstrecken-Video- und Datendownlink zum Boden.Es ist speziell für Festflügel Drohnen / Hubschrauber / Fahrzeuge Video Downlink für 50 km während der schnellen Bewegung.
Das FDM-605PTM ist eine hochmoderne Netzwerkplatine, die für Fernvideos und Daten-Downlink-Anwendungen entwickelt wurde und robuste Leistung in anspruchsvollen Non-Line-of-Sight (NLOS) -Umgebungen bietet.Speziell auf unbemannte Bagger zugeschnittenDiese Lösung gewährleistet eine nahtlose Kommunikation über Entfernungen von 1-5 km in Wäldern, rauen Geländen und städtischen Umgebungen.
Wesentliche Merkmale
|
Vorteilhafte Technologie
Automatische Leistungssteuerung
Die Übertragungsleistung jedes Knotenpunkts wird automatisch entsprechend seiner Signalklasse eingestellt und gesteuert.
Frequenz-Hopping Spread Spectrum (FHSS)
IWAVE IP MESH-Produkt berechnet und bewertet intern die aktuelle Verbindung anhand von Faktoren wie empfangener Signalstärke RSRP, Signal-Rausch-Verhältnis SNR und Bit-Fehlerrate SER.Wenn die Voraussetzung für das Urteil erfüllt ist,, wird es Frequenzspringen durchführen und aus der Liste einen optimalen Frequenzpunkt auswählen.
Ob ein Frequenzsprung durchgeführt wird, hängt vom drahtlosen Zustand ab. Wenn der drahtlose Zustand gut ist, wird der Frequenzsprung nicht durchgeführt, bis die Urteilsbedingung erfüllt ist.
Automatische Frequenzsteuerung
Wenn die vorgespeicherten Frequenzpunkte nicht für die Netzwerkbereitstellung geeignet sind, wird der Netzwerk-Sender, der das Netzwerk installiert, die vorgespeicherten Frequenzpunkte vor dem letzten Herunterfahren nutzen.Es wird automatisch versucht, andere verfügbare Frequenzpunkte für die Netzwerkanbindung zu nutzen..
Anwendungen:
Unbemannte Industrieanlagen
Ermöglicht Echtzeit-Videoüberwachung und Datenübertragung für Bagger, Traktoren, Krane und Fahrzeuge, wodurch die Betriebseffizienz und Sicherheit verbessert werden.
Drahtlose Übertragung in schwierigen Umgebungen
für NLOS-Operationen in Gebieten mit dichten Hindernissen oder rauen Bedingungen ausgelegt.
Kritische private Netzwerke
Ideal für den Aufbau sicherer Kommunikationsverbindungen in industriellen und taktischen Operationen, um einen ununterbrochenen Datenfluss zu gewährleisten.
Fernsteuerung und Überwachung
Bietet eine lange Reichweite, sichere und schnelle Vernetzung und ermöglicht Fernbetrieb und Überwachung.
Spezifikation
|
Allgemeine |
Mechanische |
||
| Technik | Wireless auf Basis der TD-LTE-Zugangstechnologie | TEMPERATUR | -20+55 |
| Verschlüsselung | ZUC/SNOW3G/AES (128/256) OptionalLayer-2-Verschlüsselung | DIMENSIONEN | 116 x 70 x 17 mm |
| DATE RATE | 30 Mbps | Gewicht | 100 g |
| Empfindlichkeit | -103 dBm | ||
| Zulassungsbereich | 50 km (Luft-Boden) | Die Kommission | Silberanodisiertes Aluminium |
| Modus | Punkt zu mehreren Punkten | Anbau | An Bord |
| MIMO | 2x2 MIMO |
Energie |
|
| Modulation | QPSK, 16QAM, 64QAM | ||
| HF-Leistung | 33 dBm | Spannung | Gleichspannung 12V |
| LATENZ | End bis END: 60 bis 80 ms | Stromverbrauch | 11 Watt |
| Anti-JAM | Automatisches Frequenzspringen | ||
|
Häufigkeit |
Schnittstellen |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| Leistungseingang | 1xJ30 | ||
| TTL-Daten | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
Gemeinsam |
|
| Elektrische Ebene | 3.3V und kompatibel mit 2.85V |
| Kontrolldaten | RS232 |
| Baud-Rate | 115200bps |
| Übertragung | Durchlaufmodus |
| Prioritätsstufe | Höhere Priorität als der NetzwerkanschlussWenn die Signalübertragung gesperrt ist, werden die Steuerungsdaten in Priorität übertragen |
| Anmerkung: 1Die Datenübertragung und -empfang werden im Netzwerk ausgestrahlt. Nach erfolgreicher Vernetzung kann jedes FDM-605PTM-Gerät serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. |
|
|
Empfindlichkeit |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
|
|
