| Markenbezeichnung: | IWAVE |
| Modellnummer: | FIM-2450 |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

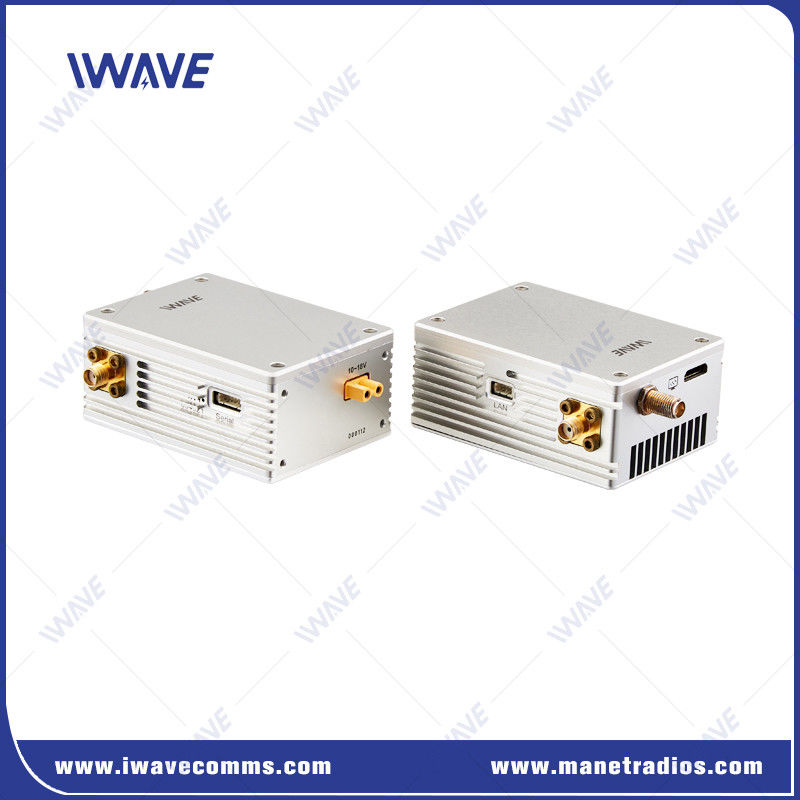

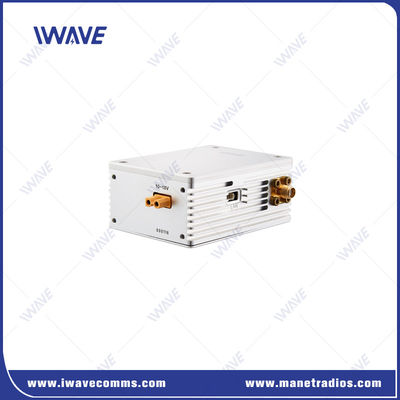

50 km Langstrecken-HDMI- und SDI-Drohnen-Videotransmitter und serieller Datendownlink
Beschreibung
IWAVE FIM-2450 Drohnen HDMI und SDI Video-Sender und serielle Daten-Downlink bietet robuste Video- und Steuerungskanäle für große Drohnen ((VTOL/Fixed-Wing-Drohne) mit HDMI, SDI und IP-Video-Eingang.Es liefert Full-HD-Videos und MAVLINK-Flugsteuerungsdaten drahtlose Mobilfunkkommunikation ohne Infrastruktur für 50 km.
Der FIM-2450-Drohnen-Kamera-Sender basiert auf der erweiterten TDD-COFDM-Technologie.die dem FIM-2450 eine hohe Durchsatzleistung von bis zu 6 Mbps im Videokanal und eine überlegene Robustheit im Steuerkanal bei einer Entfernung von 50 km ermöglicht.
Die FIM-2450 wiegt nur 160 Gramm.
Der Video-Kanal kann leicht über die HDMI-Schnittstelle, SDI-Schnittstelle und Ethernet-Schnittstelle angeschlossen werden.
Wesentliche Merkmale
|
• Dual Tx-Antenne und Dual Rx-Antenne. • Hocheffiziente H.264+H.265/FPGA-Codierung |
 |
800 MHz und 1,4G-Bandbetrieb
Der Langstrecken-Video-Sender FIM-2450 verwendet den Frequenzbereich von 806 bis 826 MHz und 1428 bis 1448 MHz, um Störungen der Flugzeugsteuerung zu vermeiden, die in der Regel 2,4 GHz beträgt.
FHSS für Störungsbekämpfung
Das automatische Frequenzsprung-Verbreitungsspektrum (FHSS) wählt den besten verfügbaren Kanal aus, der für die Störungsbekämpfung verwendet wird.
SDI/HDMI/IP-Kamera-Eingang
Video-Eingang: Ethernet-Anschluss für IP-Kamera, Mini-HDMI-Anschluss für HDMI-Kamera und SMA-Anschluss für SDI-Kamera.
Videoausgang: HDMI, SDI und Ethernet.
Flugsteuerung
Das FIM-2450 verfügt über zwei Full-Duplex-Serienabschlüsse. Sie können drahtlos das Steuersignal für den auf dem UAV befestigten Flugcontroller übertragen.4.8/4, Apm2.8, etc. Unterstützung der Bodensoftware Mission Planner und QGround.
Verschlüsselte Übertragung
Der FIM-2450 Drohnen-Digital-Video-Sender verwendet AES128 für die Video-Verschlüsselung, um sicherzustellen, dass niemand unberechtigt in der Lage ist, Ihren Video-Feed abzufangen.
Anwendung
Drone Video Downlink soll Video genau und schnell von einem Ort zum anderen übertragen, damit die Menschen am Boden sehen, was in Echtzeit passiert.Der Drohnen-Video-Sender wird auch als "Augen" von Drohnen bezeichnetEs spielt eine wichtige Rolle bei Notfällen wie Ölleitungsinspektion, Hochspannungsinspektion, Waldbrandüberwachung usw.Menschen am Boden können schnell reagieren, sobald ein Notfall eintritt..
Spezifikation
| Häufigkeit | 800 MHz | 806 ~ 826 MHz |
| 1.4 GHz | 1428~1448MHz | |
| Anti-Interferenz | Frequenzspringen | |
| Bandbreite | 8MHz | |
| HF-Leistung | 2W | |
| Übertragungsbereich | 50 km | |
| Datumssatz | 6 Mbps (über Video, Ethernet und serielle Daten) Der beste Videostream: 2,5 Mbps | |
| Baud-Rate | 115200 | |
| Rx Empfindlichkeit | - 104 dBm | |
| Wireless-Fehltoleranz-Algorithmus | Wireless Baseband FEC Vorwärtsfehlerkorrektur/Videocodec Superfehlerkorrektur | |
| Videolatenz | Gesamtverzögerung bei Codierung + Übertragung + Decodierung 720P/60 < 50 ms 720P/30 < 40 ms 1080P/60 < 80 ms 1080P/30 < 50 ms |
|
| Link Wiederaufbauzeit | < 1 s | |
| Modulation | Aufwärts-QPSK/Abwärts-QPSK | |
| Video-Komprimierungsformat | H.264 | |
| Farbraum für Videos | 4:2:0 (Option 4:2Die Kommission | |
| Verschlüsselung | AES128 | |
| Startzeit | 15er | |
| Macht | Dies ist der Fall. | |
| Schnittstelle | Die Schnittstellen auf Tx und Rx sind identisch1*Video-Eingang/Ausgang: Mini HDMI 1*Video-Eingang/Ausgang: SMA (SDI) 1*Schnittstelle für die Leistungsaufnahme 2*Antennenoberfläche: SMA 2* Serien (3.3 VTTL) 1*LAN (100Mbps) |
|
| Indikatoren | PowerWireless-Verbindungsstatusindikator | |
| Stromverbrauch | Wird der Wärmebetrieb nicht mehr als 5 W sein? | |
| Temperatur | Arbeitszeit: -40 °C bis + 85 °C Lagerung: -55 °C bis + 100 °C | |
| Abmessung | Zu einem bestimmten Zeitpunkt:73.8 x 54 x 31 mm(ohne SMA und Stecker) | |
| Gewicht | Tx/Rx: 160 g | |
| Metallgehäuse | Maschinen für das Handwerk | |
| Doppel-Aluminium-Legierung | ||
| Anodisierungsgeräte für Leitungen | ||
|
|
