| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-605PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

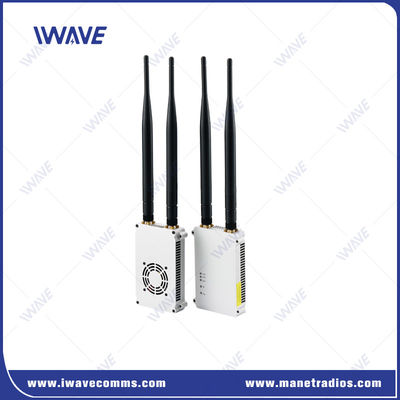

30 km Ethernet TCPIP und UDP-Flugsteuerungsdaten und HD-Drohnen-Videotransmitter
Beschreibung
FDM-605PTM ist eine Langstrecken-Drohnen-Digital-Ethernet-Daten-Downlink-Funkbasis für Point-to-Point-Daten auf TDD-COFDM-Wireless-Kommunikationstechnologie.4GHz (1420-1530MHz) und geeignet für WeitstreckenDie Übertragungsgeschwindigkeit beträgt bis zu 30 Mbps und die längste Übertragungsstrecke beträgt 30 km Luft-Boden.,Mini-Größe, geringer Stromverbrauch, hohe Stabilität und Empfangsempfindlichkeit. Es unterstützt eine zweiseitige TCPIP/UDP-Ethernet-Datenübertragung und eine duplex serielle Datenübertragung.
Wesentliche Merkmale
|
 |
End-to-End niedrige Latenzzeit
● Latenz von tx bis rx weniger als 33 ms.
● CABAC-Entropie-Codierung und hohe Komprimierungsrate zur Gewährleistung einer hohen Videokvalität bei geringer Bitrate
● Jeder Frame ist auf die gleiche Größe codiert, um keine zusätzliche Latenzzeit im drahtlosen Kanal durch einen großen I-Frame zu gewährleisten.
● Ultraschnelle Entschlüsselung zum Display-Engine.
Fernkommunikation
Fortgeschrittene Modulation, FEC-Alogritmus, leistungsstarke PA und ultraempfindliches Empfänger-RF-Modul, um eine stabile und langfristige drahtlose Verbindung zwischen Luft- und Bodenkontrollstation zu erhalten.
-40°C bis +85°C Betriebstemperatur
Alle Chips und elektronischen Komponenten sind speziell mit industrieller Qualität entwickelt, die -40 °C ~ 85 °C toleriert
Verschiedene Häfen
FDM-605PTM bietet RJ45 und TTL bidirektionale Serienanschlüsse und RS232 Port. Dieses Modell kann drahtlos serielle Daten und Ethernet-Daten basierend auf TCP/IP/UDP übertragen.SMA-Port-Schnittstelle kann direkt verbunden Antennen oder Feederkabel.
Anwendung
FDM-605PTM ist ein Ethernet-Bidirectional-Drohnen-Video-Sender, der eine robuste Videoübertragung über große Entfernungen ermöglicht.
Es ist die ideale Lösung für Drohnen und unbemannte Luftfahrzeuge (UAV), unbemannte Bodenfahrzeuge (UGV), drahtlose Video- und Telemetrie über lange Strecken sowie kritische und sichere Anwendungen.
Spezifikation
| Häufigkeit | 1.4 GHz (1420-1530 MHz) 800 MHz (806 MHz bis 826 MHz) |
| HF-Übertragungsleistung | 33 dBm (Luft-Boden 30-50 km) |
| Frequenzbandbreite | 1.4/3/5/10/208MHz |
| Antenne | 1T2R |
| Bitrate anpassen | Anpassung der Software |
| Verschlüsselung | AES128 |
| Übertragung | Punkt zu Punkt und Punkt zu mehreren Punkten |
| Startzeit | 25er |
| Zeit für den Wiederaufbau der Verbindung | < 1 s |
| Fehlererkennung | LDPC FEC |
| Seriendaten | TTL: 0 bis 3,3 V |
| RS232: ±13V | |
| Ethernet | Unterstützung von TCP/IP/UDP |
| Übertragungsrate | 30 Mbps |
| Empfindlichkeit | -100 dBm@4Mhz |
|
|
-95 dBm@8Mhz |
| Antenne | 1T2R (Omni-Antenne) |
| Macht |
Dies ist der Fall.
|
| Stromverbrauch | TX: 12 Watt |
|
|
RX: 12 Watt |
| Temperatur | Betriebstemperatur: -40 - +85°C |
| Lagertemperatur: -55 - +85°C | |
| Schnittstelle | Schnittstelle für die Leistungsaufnahme × 1 |
|
|
Antennenoberfläche × 1 |
|
|
TTL Bidirektionsanschluss × 2 |
|
|
RS232-Schnittstelle x 1 ((TTL und RS232 können nicht gleichzeitig verwendet werden) |
|
|
Ethernet-Port x1 |
| Indikator | Leistungsanzeigerlicht |
| Anzeige des Verbindungsstatus ((4, 5, 6) | |
| Signalstärke-Indikator (1, 2, 3) | |
| Metallgehäuse | CNC-Technologie |
| mit einer Breite von nicht mehr als 20 mm | |
| Anodisierungsfahrzeuge | |

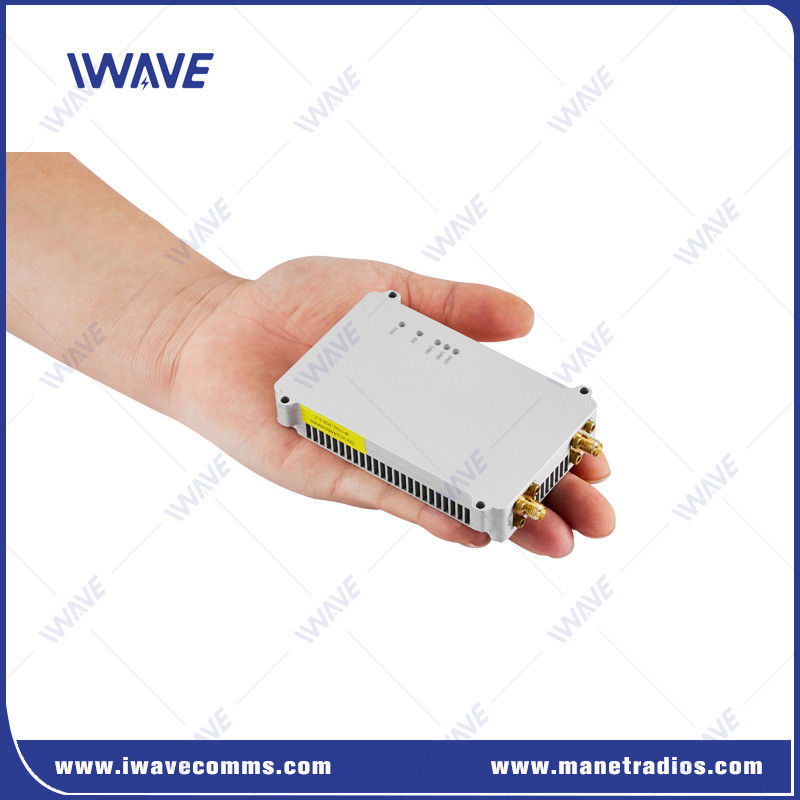

| Größe |
110*70*18 mm
|
|
Gewicht |
TX: 150 g |
| Rx: 150 g |
|
|
