| Markenbezeichnung: | IWAVE |
| Modellnummer: | FIM-2450 |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

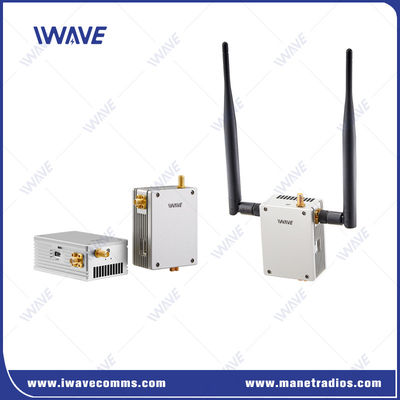

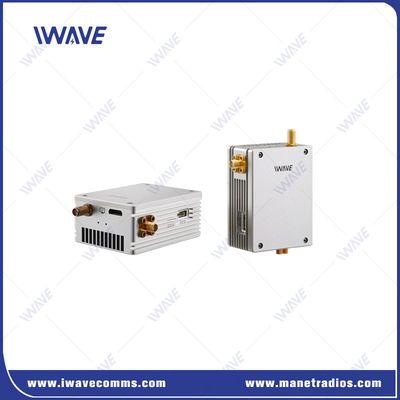

30 km UAV-Videotransmitter für HDMI SDI 1080P Video und Telemetrie Mavlink Daten
Beschreibung
Der FIM-2450 ist ein Drohnen-Video-Sender für 30-50 km lange Strecken mit Full-HD-Video und Duplex-TTL-Datenübertragung.Es bringt die Standards für Übertragungsqualität und Robustheit in die sich rasch entwickelnde und sich diversifizierende UAV-Flugvideorena.Es ist ein professionelles UAV HD Video Link mit den Eigenschaften Leichtgewicht, kompakt und robust.Sowohl die Luft- als auch die Boden-Einheit, die mit einer Omni-Faser-Antenne ausgestattet ist, kann die 30-50 km Luft-Boden-Reichweite mit 1080P-Video-Feed gewährleisten..
Die Arbeitsfrequenz von 2,405-2,479 GHz kann per Software eingestellt werden.
Verschiedene Ports mit HDMI, LAN und Full-Duplex-Serial-Port ermöglichen es Benutzern, verschiedene Nutzlasten auf Drohnen anzuwenden.
Kurze Latenzzeit mit 50ms Latenzzeit für 1080P-Video.
Wesentliche Merkmale
| |
Niedrige Latenzzeit
Fernkommunikation
Erweiterte Modulation, leistungsstarke PA, FEC-Alorithmus und ultraempfindliches Empfänger-RF-Modul.
-40°C bis +85°C Arbeitstemperatur
Alle Chipsätze, elektronischen Teile und Komponenten sind industriell verträglich -40°C~85°C
Verschiedene Häfen
Der Drohnen-HDMI-Videotransmitter FIM-2450 ist mit HDMI, SDI, LAN und einem Full-Duplex-Serialport ausgestattet.Nutzer können Live-Videos aufnehmen und den Flug gleichzeitig über den Missionsplaner oder QGround am Boden steuern..
Anwendung
Speziell entwickelt für UAV Luft zu Boden LOS 30-50km HD Video und Flugsteuerungsdaten für Luftfotografie, Nachrichten, Sportveranstaltungen, versteckte Untersuchung, Videoüberwachung,Echtzeit-wireless Videoübertragung und andere Bereiche.
Ideal für mittlere und große Langstrecken-UAVs wie Multi-Rotor-UAVs, Fixed-Wing-UAVs und VTOL-Fixed-Wing-UAVs usw.
Spezifikation
| Häufigkeit | 2.4 GHz (2.402-2.482 GHz) |
| Fehlererkennung | LDPC FEC/Video H.264/265 Super Fehlerkorrektur |
| HF-Übertragungskraft | 33 dBm |
| Stromverbrauch | TX: 19 Watt/RX: 8 Watt |
| Entfernung | 30-50km ((Anmerkungen: Die wahre Entfernung hängt mit der Umgebung zusammen) |
| Bandbreite | 4/8MHz |
| Antenne | 1T: Allrichtungsantennen 1R: Omnidirectional-Antennen oder Panel-Antennen |
| Video-Eingang/Ausgang | An Bord HDMI mini TX/RX oder FFC konvertieren auf HDMI-A TX/RX |
| Farbraum für Videos | Standardeinstellung 4:2:0 |
| Video komprimiert | AVC fügt H.265-Feature-TS-Stream hinzu |
| Verschlüsselung | AES128 |
| Übertragung | von Punkt zu Punkt |
| Startzeit | 25er |
| Zeit der Wiederaufnahme | Weniger als 1 Sekunden nach Wiederherstellung des Signals |
| End-to-End-Latenz | 50-70ms für1080P60/720P60 Codierung und Entschlüsselung |
| Übertragungsrate | 3/6 Mbps |
| Empfinden Sie Sensibilität | -98 dBm@4Mhz |
| -95 dBm@8Mhz | |
| Zwei-Wege-Funktion | Unterstützung von Video- und Duplexdaten gleichzeitig |
| Daten | Unterstützung von TTL/MAVLINK/Telemetrie |
| Schnittstelle | 1080P/60 HDMI Mini ×1 |
| Antenne × 1 | |
| S1 TTL bidirektionale Serienablagerung ×1 | |
| RS 232 bidirektionale Serienablagerung ×1 ((RS 232 und S1 TTL-Serienablagerung können nicht gleichzeitig verwendet werden) | |
| Ethernet auf RJ45 unter Windows ×1 | |
| Leistungsaufnahme ×1 | |
| Anzeigelicht | HDMI-Eingang/Ausgang Status ((WL Licht) |
| Signalstärke-Indikator ((1, 2, 3) | |
| Anzeige des Verbindungsstatus ((5, 6) | |
| Video-Schaltplatte Arbeitsanzeige (4) | |
| Leistungslicht | |
| HDMI | HDMI-Mini/Flexibles Flachkabel (FFC) |
| Metallgehäuse | CNC-Technologie |
| mit einer Breite von nicht mehr als 20 mm | |
| Anodisierungsfahrzeuge | |
| Stromversorgung | DC7-18V (DC12V empfohlen) |
| Temperaturbereich | Betriebstemperatur: -40 °C ~ +85 °C |
| Aufbewahrungstemperatur: -55°C ~ +85°C | |
| Abmessung | Tx/Rx: 74,6 × 72,9 × 22,5 mm |
| Gewicht | Tx/Rx 146 g |
|
|
