| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-615MT |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
50 km Drohne Langstrecken TCPIP/UDP MIMO IP MESH Verbindung
Einleitung
FD-615MT 50KM Drohne Langstrecken TCPIP/UDP MIMO IP MESH-Verbindung erstellt eine Zentrumlose, sich selbst bildende, sich selbst anpassende und sich selbst heilende dynamische Routing-
Automatisches Relais-Kommunikationsnetzwerk. Es ermöglicht dynamisches Routing, Multi-Hop-Relais HD-Video,Mehrkanal-Daten und -Sprach zwischen verschiedenen Knotenpunkten desselben Netzwerks in komplexen Anwendungen.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Es hat große Vorteile bei der Anwendung für VTOL/Fixed-Wing-Drohnen/Helikopter-Wireless-Übertragung mit nur 280 g Gewicht.
Es ist in 10W- und 20W-Versionen erhältlich, um eine verschlüsselte Kommunikationsverbindung für einen UAV-Schwarm jenseits der Sichtlinie in komplexen HF-Umgebungen zu schaffen.
Wesentliche Merkmale
Es basiert auf dem drahtlosen TD-LTE-Kommunikationsstandard, OFDM- und MIMO-Technologien.Das Netzwerk wechselt automatisch Routen basierend auf Faktoren wie der Anzahl der Empfänger und der Kanalumgebung.
Bietet 50 km Luft-Boden-Full-HD-Video-Downlink mit bidirektionale Datenübertragung für VTOL/Fixed-Wing-Drohne/Helikopter.so dass Sie sehen und kontrollieren können, was live passiert.
IWAVE IP MESH-Produkt berechnet und bewertet intern die aktuelle Verbindung anhand von Faktoren wie empfangener Signalstärke RSRP, Signal-Rausch-Verhältnis SNR und Bit-Fehlerrate SER.Wenn die Voraussetzung für das Urteil erfüllt ist,, wird es Frequenzspringen ausführen und aus der Liste einen optimalen Frequenzpunkt auswählen. Ob Frequenzspringen ausgeführt wird, hängt vom drahtlosen Zustand ab. Wenn der drahtlose Zustand gut ist, wird der Frequenzsprung in der Liste ausgewählt.Frequenzsprung wird erst durchgeführt, wenn die Beurteilungsbedingung erfüllt ist..
Wenn die vorgespeicherten Frequenzpunkte nicht für die Netzwerkbereitstellung geeignet sind, wird der Netzwerk-Sender, der das Netzwerk installiert, die vorgespeicherten Frequenzpunkte vor dem letzten Herunterfahren nutzen.Es wird automatisch versucht, andere verfügbare Frequenzpunkte für die Netzwerkanbindung zu nutzen..
Die Übertragungsleistung jedes Knotenpunkts wird automatisch entsprechend seiner Signalklasse eingestellt und gesteuert. |
|
Anwendung
MESH Fernkommunikation
Überwachung der Strom- und Hydrologischen Leitungspatrouillen
Notfallkommunikation für Feuerwehr, Grenzverteidigung und Militär
Maritime Kommunikation, Digitale Ölfläche, Flottenbildung
Spezifikation
| Empfindlichkeit | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Allgemeine | Mechanische | ||
| Technologie | MESH auf Basis des TD-LTE-Technologie-Standards | Temperatur | -20 °C bis +55 °C |
| Verschlüsselung | ZUC/SNOW3G/AES (128/256) OptionalLayer-2-Verschlüsselung | ||
| Datenrate | 30 Mbps (Uplink-Downlink) | Abmessung | 116 x 70 x 17 mm |
| Empfindlichkeit | 10 MHz/-103 dBm | Gewicht | 190 g |
| Reichweite | 50 km (Luft-Boden) NLSO 3km-10km ((Boden zu Boden) ((Abhängig von der tatsächlichen Umgebung) |
Material | Silberanodisiertes Aluminium |
| Knoten | 16 Knoten | Montieren | Fahrzeugmontiert/an Bord |
| Modulation | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Macht | |
| Verstörungssicherung | Automatisches Frequenzspringen | ||
| HF-Leistung | 10 Watt | Spannungseingang | Gleichspannung 24V±10% |
| Verzögerung | Ein-Hop-Übertragung ≤ 30 ms | Stromverbrauch | 30 Watt |
|
Häufigkeit |
Schnittstelle |
||
| 1.4 GHz | 1420-1530 MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Anmerkung: Das Frequenzband unterstützt benutzerdefinierte | Leistungsaufnahme | 1 x J30 | |
| TTL-Daten | 1xJ30 | ||
| Debug | 1xJ30 | ||
| Wieart | |
| Elektrische Ebene | 3.3V und kompatibel mit 2.85V |
| Kontrolldaten | TTL |
| Baud-Rate | 115200bps |
| Übertragung | Durchlaufmodus |
| Prioritätsstufe | Höhere Priorität als der NetzwerkanschlussWenn die Signalübertragung gesperrt ist, werden die Steuerungsdaten in Priorität übertragen |
| Anmerkung:1Die Datenübertragung und der Empfang werden im Netzwerk ausgestrahlt. Nach erfolgreicher Vernetzung kann der Knoten FD-615MT serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, können Sie das Format definieren. |
|

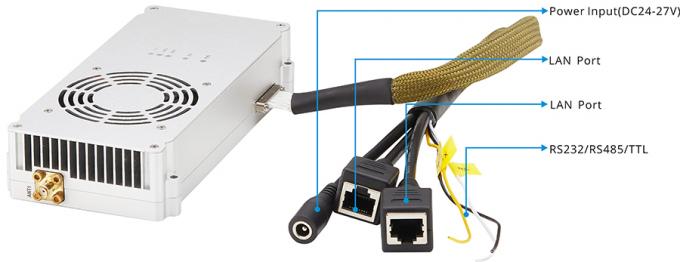

Definition der Schnittstelle
|
|
