| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-605PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

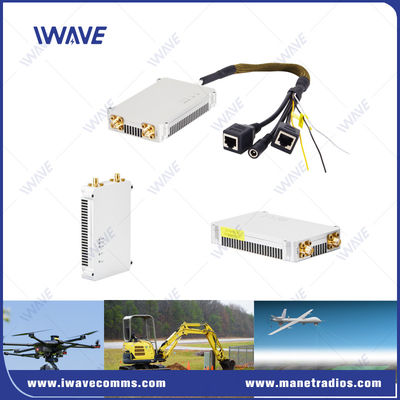

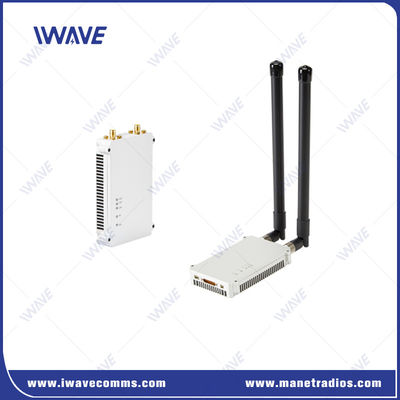

50 km 30 Mbps TCP UDP Punkt zu Multi-Point Sender und Empfänger für Drohnen
Beschreibung
FDM-605PTM ist ein Punkt-zu-Mehrpunkt-Netzwerk-Board für Langstrecken-Video- und Datendownlink zum Boden.Es ist speziell für Festflügel Drohnen / Hubschrauber / Fahrzeuge Video Downlink für 50 km während der schnellen Bewegung.
Die intelligente Antenne MIMO ermöglicht es dem FDM-605PTM, Echtzeit-HD-Video- und Breitband-Ethernet-Verbindungen mit einer Übertragungsrate von 30 Mbps bereitzustellen.
Es hat große Vorteile bei der Anwendung für VTOL/Fixed-Wing-Drohnen/Helikopter-Wireless-Übertragung mit nur 280 g Gewicht.
Es ist in 10W- und 20W-Versionen erhältlich, um eine verschlüsselte Kommunikationsverbindung für einen UAV-Schwarm jenseits der Sichtlinie in komplexen HF-Umgebungen zu schaffen.
Wesentliche Merkmale
|
 |
HD-Videokommunikation mit hoher Reichweite und geringer Latenzzeit
Bietet 50 km Luft-Boden-Full-HD-Video-Downlink mit bidirektionale Datenübertragung für VTOL/Fixed-Wing-Drohne/Hubschrauber.
Mit weniger als 60ms-80ms Latenz für 150km, so dass Sie sehen und steuern können, was live passiert.
Automatische Leistungssteuerung
Die Übertragungsleistung jedes Knotenpunkts wird automatisch entsprechend seiner Signalklasse eingestellt und gesteuert.
Frequenz-Hopping Spread Spectrum (FHSS)
IWAVE IP MESH-Produkt berechnet und bewertet intern die aktuelle Verbindung anhand von Faktoren wie empfangener Signalstärke RSRP, Signal-Rausch-Verhältnis SNR und Bit-Fehlerrate SER.Wenn die Voraussetzung für das Urteil erfüllt ist,, wird es Frequenzspringen durchführen und aus der Liste einen optimalen Frequenzpunkt auswählen.
Ob ein Frequenzsprung durchgeführt wird, hängt vom drahtlosen Zustand ab. Wenn der drahtlose Zustand gut ist, wird der Frequenzsprung nicht durchgeführt, bis die Urteilsbedingung erfüllt ist.
Automatische Frequenzsteuerung
Wenn die vorgespeicherten Frequenzpunkte nicht für die Netzwerkbereitstellung geeignet sind, wird der Netzwerk-Sender, der das Netzwerk installiert, die vorgespeicherten Frequenzpunkte vor dem letzten Herunterfahren nutzen.Es wird automatisch versucht, andere verfügbare Frequenzpunkte für die Netzwerkanbindung zu nutzen..
Anwendung
• Fernkommunikation zwischen verschiedenen Stellen
• Überwachung der Stromversorgung und der Hydrologie
• Notfallkommunikation für Feuerwehr, Grenzverteidigung und Militär
• Seeverkehr, digitales Ölfeld, Flottenbildung
Spezifikation
|
Allgemeine |
Mechanische |
||
| Technik | Wireless auf Basis der TD-LTE-Zugangstechnologie | TEMPERATUR | -20 °C bis +55 °C |
| Verschlüsselung | ZUC/SNOW3G/AES (128/256) OptionalLayer-2-Verschlüsselung | DIMENSIONEN | 116 x 70 x 17 mm |
| DATE RATE | 30 Mbps | Gewicht | 100 g |
| Empfindlichkeit | -103 dBm | ||
| Zulassungsbereich | 50 km (Luft-Boden) | Die Kommission | Silberanodisiertes Aluminium |
| Modus | Punkt zu mehreren Punkten | Anbau | An Bord |
| MIMO | 2x2 MIMO |
Energie |
|
| Modulation | QPSK, 16QAM, 64QAM | ||
| HF-Leistung | 33 dBm | Spannung | Gleichspannung 12V |
| LATENZ | End bis END: 60 bis 80 ms | Stromverbrauch | 11 Watt |
| Anti-JAM | Automatisches Frequenzspringen | ||
|
Häufigkeit |
Schnittstellen |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| Leistungseingang | 1xJ30 | ||
| TTL-Daten | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
Gemeinsam |
|
| Elektrische Ebene | 3.3V und kompatibel mit 2.85V |
| Kontrolldaten | RS232 |
| Baud-Rate | 115200bps |
| Übertragung | Durchlaufmodus |
| Prioritätsstufe | Höhere Priorität als der NetzwerkanschlussWenn die Signalübertragung gesperrt ist, werden die Steuerungsdaten in Priorität übertragen |
| Anmerkung: 1Die Datenübertragung und -empfang werden im Netzwerk ausgestrahlt. Nach erfolgreicher Vernetzung kann jedes FDM-605PTM-Gerät serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. |
|
|
Empfindlichkeit |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
- Ich weiß.
|
|
