| Markenbezeichnung: | IWAVE |
| Modellnummer: | FIM-2410 |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
10 km langer Drohnen-Video-Sender für HDMI-Kamera und Telemetrie
Einleitung

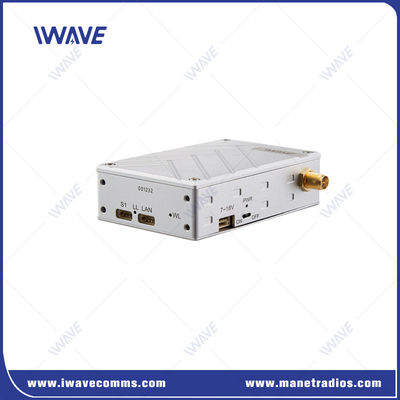

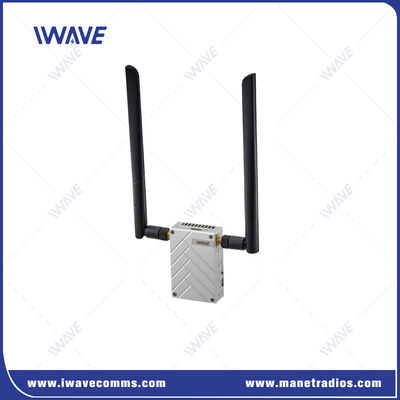

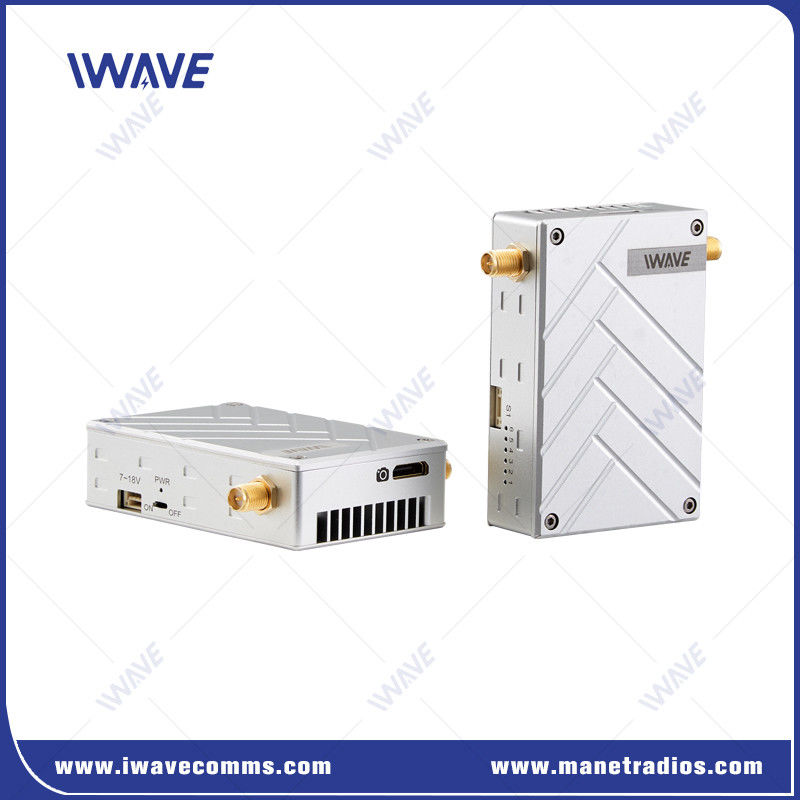

FIM-2410 ist ein 10 km langer Drohnen-Video-Sender für Echtzeit-HD-Video- und Telemetrie-Daten-Downlink mit 2,4 GHz Band.
Da viele drahtlose Signale über das 2,4 GHz-Band ausgestrahlt werden, um die Störungen zu vermeiden,FIM-2410 nutzt TDD-COFDM-Technologie und hohe Empfindlichkeit, um eine stabile drahtlose Verbindung in städtischen und überladenen Umgebungen zu gewährleisten.
Leichtgewicht ((93 g) eingebettete bidirektionale Datenverbindung, speziell für den autonomen Betrieb von kommerziellen und industriellen Drohnen entwickelt.
Es verfügt über einen fortschrittlichen proprietären Verschlüsselungsmechanismus AES128 um unbefugten Zugriff auf Ihren drahtlosen Video-Feed zu verhindern, und es ist auch kompatibel mit einer Vielzahl von Flugkontrollen,Missionssoftware und Nutzlasten.
Wesentliche Merkmale ● Ein spezieller Algorithmus ermöglicht eine bessere Bildqualität von 12 km bei 1080P ● Verbindungen zu Smart-Monitoren über HDMI für Live-Videoüberwachung ● Kurze Verzögerung von Ende zu Ende 15-30 ms ● Unterstützt nicht lizenzierte Bands von 2,3 GHz, 2,4 GHz und 2,5 GHz ● HD-Video- und Telemetrieempfänger ● Unterstützt Pixhawk2/Cube/V2.4.8/4 und Apm 2.8 ● Unterstützung der Bodensoftware: Missionsplaner und QGround ● Drohnenkommunikation + Videoverarbeitung und -analyse ● Eingebettete bidirektionale Datenverbindung für autonome UAVs und Drohnen ● Ethernet-Schnittstellenunterstützung TCPIP/UDP ● CNC-Technologie mit doppelter Aluminiumlegierung, gute Stoßfestigkeit und Wärmeabsorption ● Betriebstemperatur: -40°C+85°C ● Gesamtgröße: 72*47x19 mm ● Gewicht: 93 g |
|
Code Orthogonal Frequenzdivision Multiplexing (COFDM)
Wirksam beseitigen Sie Interferenzen auf mehreren Bahnen, lösen Sie das Effizienzproblem und verbessern Sie die Zuverlässigkeit der Übertragung.
End-to-End niedrige Latenzzeit
● Latenz von tx bis rx weniger als 33 ms.
● CABAC-Entropie-Codierung und hohe Komprimierungsrate zur Gewährleistung einer hohen Videokvalität bei geringer Bitrate
● Jeder Frame ist auf die gleiche Größe codiert, um keine zusätzliche Latenzzeit im drahtlosen Kanal durch einen großen I-Frame zu gewährleisten.
● Ultraschnelle Entschlüsselung zum Display-Engine.
Fernkommunikation
Fortgeschrittene Modulation, FEC-Alogritmus, leistungsstarke PA und ultraempfindliches Empfänger-RF-Modul, um eine stabile und langfristige drahtlose Verbindung zwischen Luft- und Bodenkontrollstation zu erhalten.
-40°C bis +85°C Betriebstemperatur
Alle Chips und elektronischen Komponenten sind speziell mit industrieller Qualität entwickelt, die -40 °C ~ 85 °C toleriert

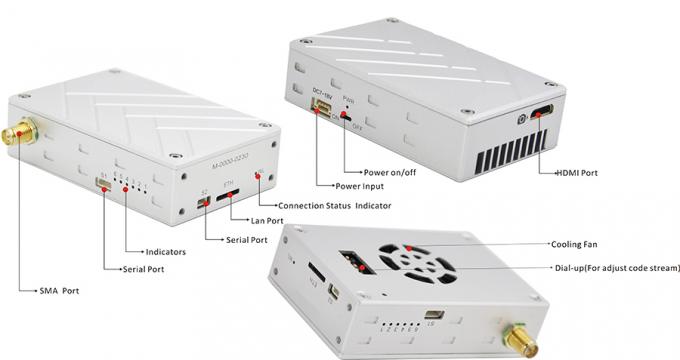

Verschiedene Häfen
Der UAV-Video-Sender FIM-2410 bietet verschiedene Ports HDMI, LAN und zwei bidirektionale serielle Ports.Diese Anschlüsse ermöglichen die Übertragung von HD-Video- und Telemetrie-Daten zwischen der Bodenstation und dem Luftraum auf bis zu 10 km.Der Serienanschluss ist für den Cube Autopilot, Pixhawk 2/V2, ausgelegt.4.8/4, Abend 2.8.
Anwendung
Drohnen mit Echtzeit-Wireless-Video-Streaming-Verbindung haben eine Vielzahl von Anwendungen in der Fotografie, Überwachung, Landwirtschaft,Rettung bei Katastrophen und Transport von Lebensmitteln in abgelegenen oder schwierigen Gebieten von Städten.
Spezifikation des Drohnen-Video-Senders
| Häufigkeit | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz für Ihre Wahl |
| Fehlererkennung | LDPC FEC/Video H.264/265 Super Fehlerkorrektur |
| HF-Übertragungskraft | 1 Watt (Luft-Boden 10-16 km) |
| Stromverbrauch | TX: 10 Watt |
| RX: 6 Watt | |
| Frequenzbandbreite | 4/8MHz |
| Verzögerung | ≤ 15-25 ms |
| Übertragungsrate | 3 bis 5 Mbps |
| Empfinden Sie Sensibilität | - 100 dBm @ 4 MHz, - 95 dBm @ 8 MHz |
| Farbraum für Videos | Standardeinstellung 4:2:0 |
| Antenne | 1T1R |
| Video-Eingabe/Ausgabe-Schnittstelle | HDMI mini TX/RX oder FFC in HDMI-A RX/TX umwandeln |
| Komprimiertes Videoformat | H.264+H.265 |
| Bitrate | Bis zu 115200bps (Softwareanpassung) |
| Verschlüsselung | AES 128 |
| Übertragungsdistanz | Luft-Boden-Verbindung 10 km bis 12 km |
| Startzeit | < 30 Jahre |
| Zwei-Wege-Funktion | Unterstützung von Video- und Duplexdaten gleichzeitig |
| Daten | Unterstützung von TTL |
| Stromversorgung | Gleichspannung 7-18V |
| Schnittstelle | 1080P/60 HDMI Mini RX x1 |
| 100 Mbps Ethernet auf USB / RJ45 unter Windows * 1 | |
| S1 TTL bidirektionale Serienablagerung x1 | |
| Leistungsaufnahme x1 | |
| Anzeigelicht | HDMI-Eingang/Ausgang Status |
| Übermittlung und Empfang | |
| Video-Board funktioniert | |
| Macht | |
| HDMI | HDMI-Mini/Flexibles Flachkabel (FFC) |
| Temperaturbereich | Betriebstemperatur: -40 °C ~ + 85 °C |
| Lagertemperatur: -55 °C ~ + 100 °C | |
| Aussehen | CNC-Technologie/ doppelte Aluminiumlegierungshülle mit wasserdichtem Design |
| Abmessung | 72*47*19 mm |
| Gewicht | Zu diesem Zweck sind die in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführten Vorschriften anzuwenden. |
Paket
|
|
