| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6600 |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

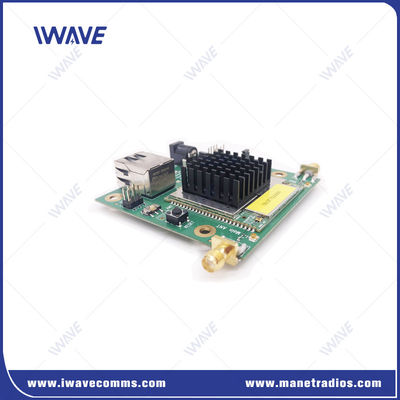

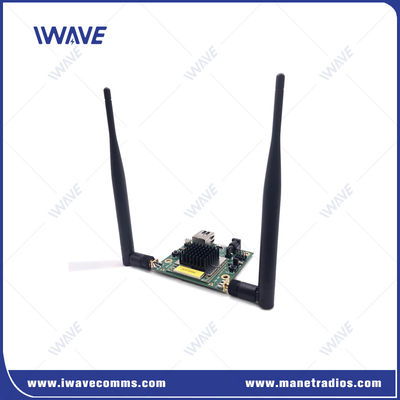

Mimo digitale Datenverbindung für mobile UAVs und Robotik, die Video in Nlos übertragen
Einleitung
FDM-6600 übernimmt die FPGA-Architektur, Multi-Wellenform, Ultra-Breitband, Hochgeschwindigkeits-Frequenz-Hopping-Technologie als Kern,Es kann ein nahtloses und hochsicheres privates Netzwerk auch unter NLS- und schnelllebigen Bedingungen bereitstellen.Dieses Netzwerk kann in Ketten-, Stern- oder zufälligen Topologien konfiguriert werden.
Mit seinen sicheren Daten-Streaming-Funktionen hilft die robuste drahtlose IP-Verbindung den Benutzern, unbemannte Fahrzeuge militärischer Qualität schneller, sicherer und systematischer zu steuern.
Eigenschaften
Annahme von FPGA-Architektur, Multivolkenform, Ultrabreitband, Hochgeschwindigkeitsfrequenzspringen und anderen Technologien
Nicht auf Basisstationen angewiesen, in der Lage, ein dezentrales drahtloses Breitbandnetz effizient und schnell zu bilden
Bereitstellung einer IP-Schnittstelle zur Realisierung von Verbindungen und Interaktionen mit anderen IP-Geräten
Anti-Interferenz-COFDM / Breitband-Trägerfrequenz-Hopping kann die Linke Qualität in komplexen HF-Umgebung verbessern
Ausgezeichnete Multipath- und NLOS-Leistung
Adaptive Funkmodulation von QPSK auf 64QAM wird kontinuierlich pro Paket optimiert, um die Linkleistung in dynamischen Umgebungen zu optimieren
Software definiert Kanalgrößen für eine effiziente Wiederverwendung der Frequenz
Die Software definiert die Betriebsfrequenz der globalen Anwendung
Konvolutionskodierung, Vorwärtsfehlerkorrektur (FEC), ACK-Wiederübertragung, Maximalverhältnis-Merge, räumliches Multiplexieren und Raumzeit-Block-Codierung sind
für die robuste Datenübertragung über das Geräuschspektrum verwendet
Anwendung
| FDM-6600 ist ein fortschrittliches MIMO Advanced Wireless Video und Data Links mit geringem Gewicht, geringer Größe und geringer Leistung.Telemetrie) in einem einzigen Hochgeschwindigkeits-Breitband-HF-Kanal, die es perfekt für Drohnen, autonome Fahrzeuge und mobile Robotik für verschiedene Branchen machen. |  |
Spezifikation
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Sterntopologie, Punkt bis 17-Pint | |
| Energie | 23 dBm±2 (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC5V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Wenn die Signalübertragung gestört wird, Die Kontrolldaten werden vorrangig übermittelt. | |
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder FDM-6600-Knoten serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. | ||
| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
|
|
