| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6680 |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

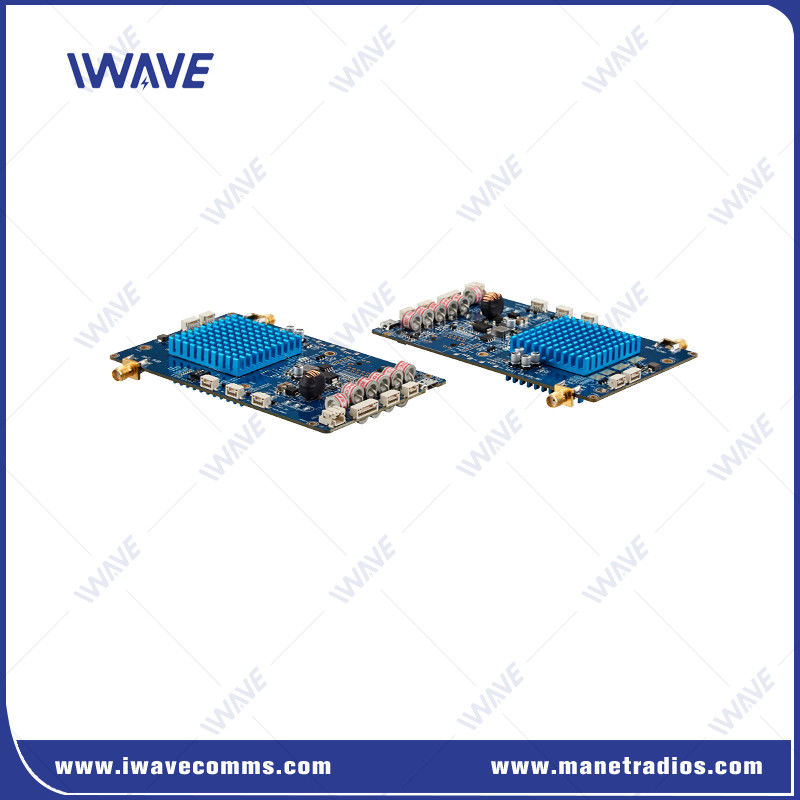

Modell: FDM-6680
120 Mbps MIMO ((2x2) NLOS Wireless Ethernet & Full Duplex TTL Seriendatenverbindung
TDieFDM-6680ist ein hochmodernes drahtloses Übertragungsprodukt, das von IWAVE entwickelt wurde und einen ausgereiften System-on-Chip-Chipsatz (SoC) verwendet.so dass es für verschiedene Anwendungen vielseitig ist.
Mit einer doppelten Frequenz von 600Mhz und 1,4 GHz MIMO(2X2) ermöglicht der digitale Datenlink eine robuste HF-Leistung und eine hohe Datenrate von bis zu 120 Mbps.Es ist besonders gut geeignet, um robuste drahtlose Videoverbindungen in mobilen und nicht sichtbaren städtischen Umgebungen mit einer Reichweite von 500 m bis 3 km bereitzustellen..
Hauptmerkmale:
Stabile Verbindung bei hohen Geschwindigkeiten:
Der FDM-6800 kann auch bei Geschwindigkeiten von bis zu 300 km/h eine stabile Kommunikationsverbindung aufrechterhalten und eignet sich somit für Anwendungen in dynamischen Umgebungen wie Fahrzeugen und Drohnen.
Hochleistungsdatenraten:
Erreicht 120 Mbps für Uplink und Downlink gleichzeitig, so dass effizientes Echtzeit-Daten-Streaming und -Kommunikation möglich sind.
Unterstützung für mehrere Knoten:
Ein zentraler Knoten kann bis zu 64 Unterknoten unterstützen, was ihn für größere Netzwerke skalierbar macht.
MIMO-Technologie:
Nutzt 2x2 Multiple-Input und Multiple-Output (MIMO) -Technologie, um den Datendurchsatz und die Zuverlässigkeit zu verbessern, indem mehrere Antennen für Übertragung und Empfang verwendet werden.
Dynamische Leistungsanpassung:
Das System kann die Sende- und Empfangsleistung anhand der Kanalbedingungen anpassungsfähig anpassen.1.Energieverbrauch reduzieren: Optimiert den Energieverbrauch anhand der aktuellen Netzwerkumgebung.2.Netzwerkstörungen minimieren: Hilft, eine klare Kommunikationsverbindung aufrechtzuerhalten, indem mögliche Störungen mit anderen Geräten verringert werden.
Anwendungen:
Der FDM-6680 ist für verschiedene Anwendungen geeignet, darunter:
Hochgeschwindigkeitsverkehr: Geeignet für Züge, Fahrzeuge und Drohnen, die zuverlässige Kommunikation bei hoher Geschwindigkeit benötigen.
Echtzeitüberwachung: Übertragung von Video-Feeds von beweglichen Plattformen.
Fernüberwachung: Wird in Umgebungen eingesetzt, in denen Mobilität und Datenintegrität von entscheidender Bedeutung sind.
Schnittstelle
P1:USB-Schnittstelle,P2:Ethernet-AnschlussP3:Ethernet-Port und POE,P4:Leistungsaufnahme
P5:DBB_COMUAR,P6:UART0,P7:HF-Anschluss, P8: HF-AnschlussP9:DBB_RFGPO,P10:DBB_RFGPO
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 | |
| Datenrate | Maximal 120 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Punkt zu 64-Punkte | |
| MIMO | 2x2 MIMO | |
| Energie | 23 dBm±2 (2W oder 10W auf Anfrage) | |
| LATENZ | End-zu-End≤20 bis 50 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC12V | |
| Wireless | ||
| Kommunikation | Kommunikation zwischen beliebigen 2 Slave-Knoten muss weitergeleitet werden über den Masterknoten |
|
| Master-Knoten | Jeder Knoten im Netzwerk kann als Masterknoten konfiguriert werden. | |
| SLAVE-Knoten | Alle Knoten unterstützen Unicast, Multicast und Broadcast | |
| Zugriff | Mehrere Slave-Knoten können gleichzeitig auf das Netzwerk zugreifen. | |
| 1.4 GHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | - 96 dBm | |
| 600 MHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | - 96 dBm | |
| Frequenzband | ||
| 1.4 GHz | 1420 MHz bis 1530 MHz | |
| 600 MHz | 566 MHz bis 678 MHz | |
| Mechanische | ||
| TEMPERATUR | -40°C bis +80°C | |
| Gewicht | 60 Gramm | |
|
Schnittstellen |
||
| RF | 2 x SMA | |
| ETHERNET | 2xEthernet | Zentrale |
| Ethernet-Anschluss für Daten ((4Pin) | ||
| Gemeinsam | 1xCOMUART | RS232 3,3-V-Level, 1 Start-Bit, 8 Datenbits, 1 Stopp-Bit, nicht verfügbar Paritätsprüfung |
| Baud Rate: 115200bps (Standard) (57600, 38400, 19200, 9600 konfigurierbar) |
||
| Energie | 1xDC-Eingang | DC12V |
| USB-Stick | 1xUSB | |
|
|
