| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-66MN |
| MOQ: | 2 PCS |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | D/P,T/T,L/C |

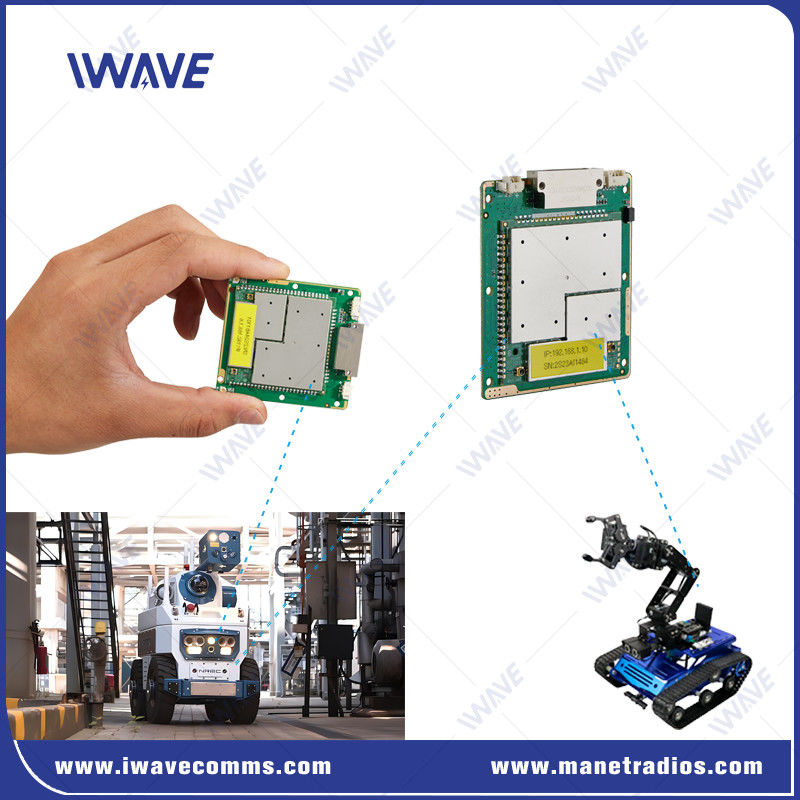

Miniatur-OEM-Drei-Band-Digital-IP- und Seriensteuerungsdatenverbindung
DieFDM-66MNist eine hochmoderne drahtlose Übertragungslösung, die von IWAVE entwickelt wurde und einen ausgereiften SOC-Chipsatz für eine verbesserte Leistung verwendet.Bereitstellung einer Full-Duplex-Kommunikation sowohl für TCP/IP/UDP-Daten als auch für TTL-Steuerungssignale.
Hauptmerkmale:
Video- und Datenübertragung in hoher Auflösung: liefert HD-Videos, Daten und serielle Steuerungsdaten über IP, was es ideal für Echtzeit-Anwendungen macht.
Technologie zur Verhinderung von Störungen: Einbezieht automatisches Frequenzspringen (FHSS) und adaptive Modulation, um eine stabile Kommunikation auch in schwierigen Umgebungen mit hoher Interferenz zu erhalten.
Flexible Netzwerktopologie: Unterstützt sowohl Punkt-zu-Punkt- als auch Punkt-zu-Mehrpunkt-Konfigurationen (Sterne-Topologie), was eine Vielseitigkeit für verschiedene Einsatzszenarien bietet.
Stabile Datenübertragung: Features Adaptive Codierungstechnologie, die automatisch die Codierungs- und Modulationsschemata anhand der Signalqualität anpasst und die Übertragungsbewegungen bei Schwankungen der Signalbedingungen minimiert.
Automatische Leistungssteuerung: Das System optimiert die Übertragungsqualität und erweitert die Reichweite der Kommunikation, indem es die Leistung automatisch nach Signalstärke und Datenrate anpasst, wodurch der Stromverbrauch reduziert wird.
Seriendaten über IP: Einfache Erfassung von Serienportinformationen über IP, so dass es perfekt für Anwendungen in UGV-Flotten und UAV-Schwärmen geeignet ist.
Mehrfache Ethernet-Ports: Ausgestattet mit drei Ethernet-Anschlüssen für die nahtlose Integration mit verschiedenen Geräten und Endgeräten.
Breitspannungseingang: Unterstützt einen breiten Eingangsspannungsbereich von 5-32 V, was die Kompatibilität mit verschiedenen Stromquellen gewährleistet.
Kommunikation mit geringer Latenzzeit: Optimiert für eine IP-Kommunikation mit geringer Latenzzeit, die eine Echtzeit-Datenübertragung mit minimalem Verzögerungspotenzial gewährleistet.
Umfassendes Netzwerkmanagement: beinhaltet eine WebUI für einfache Konfiguration und Verwaltung sowie Unterstützung für Netzwerkverwaltungssoftware.
Integration von Plattformen von Drittanbietern: Bietet API-Zugriff für eine einfache Integration mit unbemannten Plattformen und Systemen von Drittanbietern.
Der FDM-66MN ist eine ideale Lösung für anspruchsvolle Anwendungen wie Fernüberwachung, autonome Fahrzeuge und Drohnenflotten.Es sorgt für einen zuverlässigen und effizienten Betrieb auch in den komplexesten Umgebungen..
Schnittstelle
Spezifikation
| Allgemeine | ||
| Technologie | Drahtlose Basis auf TD-LTE Drahtlose Technologiestandard | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128/256) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Adaptive durchschnittliche Verteilung der Systemdatenrate | ||
| Unterstützung der Benutzer bei der Festlegung der Geschwindigkeitsbegrenzung | ||
| Reichweite | 10 km bis 15 km (Luft-Boden) 500m-3km ((NLOS Boden zu Boden) |
|
| Kapazität | 16 Knoten | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Macht | 25 dBm±2 (2W oder 10W auf Anfrage) Alle Knoten stellen automatisch die Übertragungsleistung ein |
|
| Modulation | QPSK, 16QAM, 64QAM | |
| Verstörungssicherung | Automatisches Frequenzspringen im Kreuzband | |
| Stromverbrauch | Durchschnitt: 4-4,5 Watt Maximal: 8 Watt |
|
| Leistungsaufnahme | DC5V-32V | |
| Empfängerempfindlichkeit | Empfindlichkeit ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm (~ 5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Frequenzband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Kommunikationsmodus | Unicast, Multicast, Rundfunk | ||||||
| Übertragung | Voll-Duplex | ||||||
| Netzwerkmodus | Dynamische Routing | Automatische Aktualisierung von Routen auf der Grundlage von Echtzeitverbindungsbedingungen | |||||
| Netzwerksteuerung | Überwachung durch den Staat | Verbindungsstatus /rsrp/snr/Distanz/Auf- und Ableitungsdurchsatz | |||||
| Systemmanagement | WATCHDOG: Alle System-Einheiten können identifiziert werden, automatisch zurückgesetzt | ||||||
| Wiederübermittlung | L1 | Feststellen, ob auf der Grundlage der verschiedenen Daten, die übertragen werden, erneut übertragen werden soll (AM/UM); HARQ-Wiederübertragung | |||||
| L2 | HARQ-Wiederübertragungen | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serienanschluss | 2x RS232 | |
| Leistungsaufnahme | 2* Leistungsaufnahme (alternativ) | |
| Steuerung der Datenübertragung | |||||
| Kommandooberfläche | AT-Befehlskonfiguration | Unterstützung von VCOM-Port/UART und anderen Ports für AT-Befehlskonfiguration | |||
| Konfigurationsmanagement | Unterstützung der Konfiguration über WEBUI, API und Software | ||||
| Betriebsmodus | TCP-Servermodus TCP-Clientmodus UDP-Modus UDP-Multikast MQTT Modbus |
●Wenn der Server als TCP-Server eingestellt ist, wartet der Serienanschlussserver auf die Computerverbindung. ●Wenn der Serialport-Server als TCP-Client eingestellt ist, startet er aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird. ●TCP-Server, TCP-Client, UDP, UDP-Multicast, TCP-Server/Client-Koexistenz, MQTT |
|||
| Baud-Rate | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Übertragung | Durchlaufmodus | ||||
| Protokoll | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 26 Gramm | |
| Abmessung | 60 x 55 x 5,7 mm | |
| Stabilität | MTBF≥10000hr | |
|
|
| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-66MN |
| MOQ: | 2 PCS |
| Preis: | negotiable |
| Verpackungsdetails: | Standardkarton |
| Zahlungsbedingungen: | D/P,T/T,L/C |

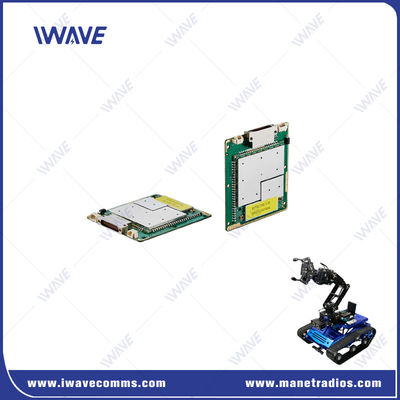

Miniatur-OEM-Drei-Band-Digital-IP- und Seriensteuerungsdatenverbindung
