| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6600 |
| MOQ: | 2 Stück |
| Preis: | negotiable |
| Lieferzeit: | 3-7 Arbeitstage |
| Zahlungsbedingungen: | T/T |

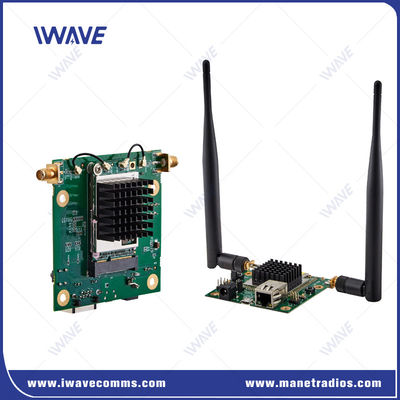

Modell:FDM-6600
MIMO ((2x2) NLOS Wireless Ethernet & Full Duplex TTL Seriendatenverbindung
Einleitung
DieFDM-6600ist ein von IWAVE entwickeltes drahtloses Übertragungsprodukt mit einem ausgereiften System-on-Chip-Chipsatz (SoC).eine robuste Datenübertragung bieten
Möglichkeiten für verschiedene Anwendungen.
Wesentliche Merkmale
Knotenkonfiguration:
Ein Masterknoten kann bis zu16 Unterknoten, die eine Gesamtbandbreite von30 Mbpsfür die Übertragung1080P-Video.
Kommunikationsnormen:
Das Projekt basiert aufTD-LTEWireless-Kommunikationsstandard, derDie Ausgabe der Ausgabe(Orthogonal Frequenzteilung Multiplexing) undMIMO(Multiple Input Multiple Output) Technologien.
Funktioniert unabhängig, ohne sich auf die Basisstation eines Trägers zu verlassen.
Datenübermittlung:
Unterstützt beidesEthernetund Full DuplexTTLDatenübertragung.
Die Übertragung von Kontrolldaten hat Vorrang vor der Übertragung von Netzwerksignalen, so dass wichtige Kontrollbefehle zuerst verarbeitet werden.
Technologie zur Verhinderung von Störungen:
Verwendetautomatische Frequenzsprungtechnologiedie Störbeständigkeit zu erhöhen, wodurch der Gesamtstromverbrauch des Systems und die Größe des Moduls erheblich reduziert werden.
Anwendungen
Der FDM-6600 ist für verschiedene Anwendungen geeignet, darunter:
Überwachungssystemen: Für die Echtzeit-Videoüberwachung bei Sicherheitsoperationen.
Fernsehen: Erleichterung von Live-Video-Feeds in der Medienproduktion.
Industrieautomation: Ermöglichung der Datenübertragung in intelligenten Produktionsanlagen.
Wenn Sie weitere Details oder spezifische Abschnitte benötigen, lassen Sie es mich wissen!
Spezifikation
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Sterntopologie, Punkt bis 17-Pint | |
| Energie | 25 dBm (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC5V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Wenn die Signalübertragung abgeschaltet wird, werden die Steuerungsdaten in Vorrang übertragen | |
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder FDM-6600-Knoten serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. |
||
| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
|
|
| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6600 |
| MOQ: | 2 Stück |
| Preis: | negotiable |
| Verpackungsdetails: | Standard |
| Zahlungsbedingungen: | T/T |

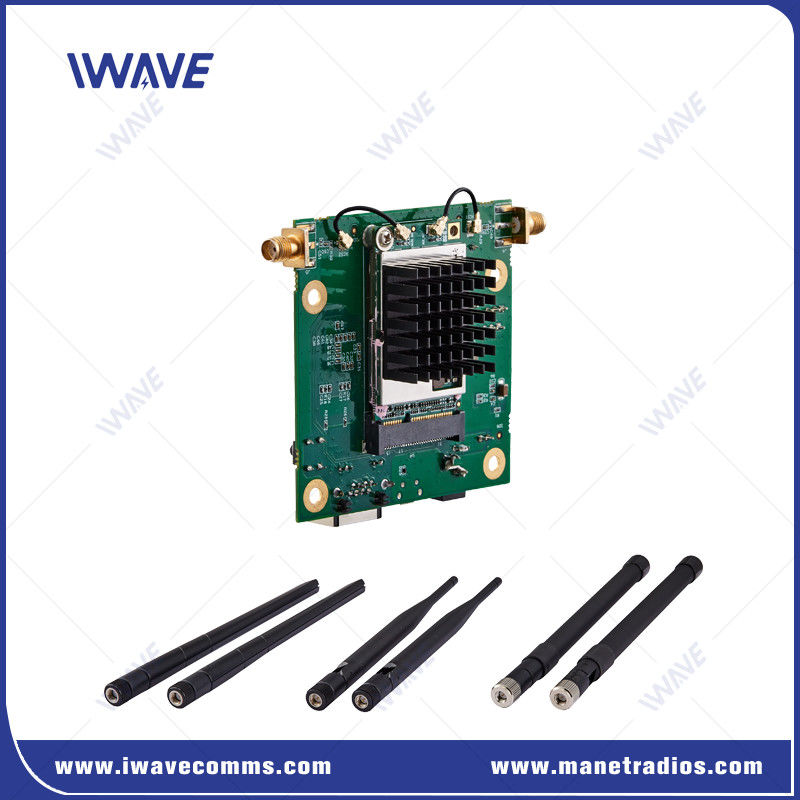

Modell:FDM-6600
MIMO ((2x2) NLOS Wireless Ethernet & Full Duplex TTL Seriendatenverbindung
Einleitung
DieFDM-6600ist ein von IWAVE entwickeltes drahtloses Übertragungsprodukt mit einem ausgereiften System-on-Chip-Chipsatz (SoC).eine robuste Datenübertragung bieten
Möglichkeiten für verschiedene Anwendungen.
Wesentliche Merkmale
Knotenkonfiguration:
Ein Masterknoten kann bis zu16 Unterknoten, die eine Gesamtbandbreite von30 Mbpsfür die Übertragung1080P-Video.
Kommunikationsnormen:
Das Projekt basiert aufTD-LTEWireless-Kommunikationsstandard, derDie Ausgabe der Ausgabe(Orthogonal Frequenzteilung Multiplexing) undMIMO(Multiple Input Multiple Output) Technologien.
Funktioniert unabhängig, ohne sich auf die Basisstation eines Trägers zu verlassen.
Datenübermittlung:
Unterstützt beidesEthernetund Full DuplexTTLDatenübertragung.
Die Übertragung von Kontrolldaten hat Vorrang vor der Übertragung von Netzwerksignalen, so dass wichtige Kontrollbefehle zuerst verarbeitet werden.
Technologie zur Verhinderung von Störungen:
Verwendetautomatische Frequenzsprungtechnologiedie Störbeständigkeit zu erhöhen, wodurch der Gesamtstromverbrauch des Systems und die Größe des Moduls erheblich reduziert werden.
Anwendungen
Der FDM-6600 ist für verschiedene Anwendungen geeignet, darunter:
Überwachungssystemen: Für die Echtzeit-Videoüberwachung bei Sicherheitsoperationen.
Fernsehen: Erleichterung von Live-Video-Feeds in der Medienproduktion.
Industrieautomation: Ermöglichung der Datenübertragung in intelligenten Produktionsanlagen.
Wenn Sie weitere Details oder spezifische Abschnitte benötigen, lassen Sie es mich wissen!
Spezifikation
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Sterntopologie, Punkt bis 17-Pint | |
| Energie | 25 dBm (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC5V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Wenn die Signalübertragung abgeschaltet wird, werden die Steuerungsdaten in Vorrang übertragen | |
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder FDM-6600-Knoten serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. |
||
| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
