| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6680 |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

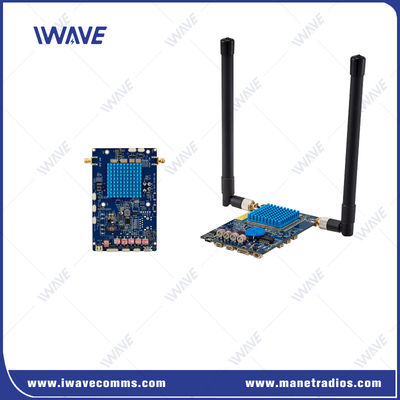

Modell: FDM-6680
4K-Video-Wireless-Kommunikationsmodul für unbemannte Systeme
DieFDM-6680ist ein fortgeschrittenerDigitale drahtlose KommunikationssystemefürFahrzeuge für den freien Verkehr,Drohnen,UAVs,USVs, und andere Roboterplattformen.Hochleistungs-Wireless-Verbindungin der Lage8K-Video-Streaming,Netzwerk,zweiseitige Seriendaten, undSensordatenübertragung.
Mit einer doppelten Frequenz von 600Mhz und 1,4 GHz MIMO(2X2) ermöglicht der digitale Datenlink eine robuste HF-Leistung und eine hohe Datenrate von bis zu 120 Mbps.Es ist besonders gut geeignet, um robuste drahtlose Videoverbindungen in mobilen und nicht sichtbaren städtischen Umgebungen mit einer Reichweite von 500 m bis 3 km bereitzustellen..
Hauptmerkmale:
Hohe Datenrate:
Erreicht bis zu 100 Mbps sowohl im Uplink (UPL) als auch im Downlink (DNL), was eine schnelle Datenübertragung ermöglicht.
Versatile Datenverarbeitung:
In der Lage, Echtzeit-Video-Streaming, LAN-Verbindungen und zweiseitige serielle Daten zu übertragen.
Unterstützt die Integration von Informationen aus verschiedenen Sensoren und verbessert die Datenerhebung und Überwachung.
Robuste Technologie:
Kombiniert bewährte Technologien und Standards mit fortschrittlichen Algorithmen für Zuverlässigkeit und hohe Leistung.
Konzipiert, um in rauen Umgebungen effektiv zu arbeiten, so dass es für anspruchsvolle Anwendungen geeignet ist.
Anwendungen:
DieFDM-6680bieteteine leistungsstarke, sichere drahtlose Kommunikationslösungmit robusten Fähigkeiten für Video-, Daten- und Steuerungsübertragung, so dass es ideal fürmobile und autonome Robotersysteme. mit seinemhoher Durchsatz,NLOS mit großer ReichweiteFähigkeit undEnergieeffizienz, ist der FDM-6680 für eine Vielzahl vonDrohnen,Fahrzeuge für den freien Verkehr, und andere kleine, größenbezogene Plattformen inHerausfordernde Umgebungen.

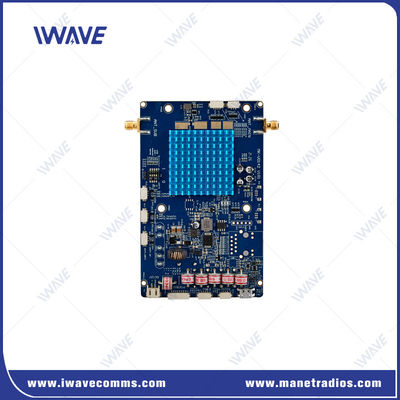

Schnittstelle
P1:USB-Schnittstelle,P2:Ethernet-AnschlussP3:Ethernet-Port und POE,P4:Leistungsaufnahme
P5:DBB_COMUAR,P6:UART0,P7:HF-Anschluss, P8: HF-AnschlussP9:DBB_RFGPO,P10:DBB_RFGPO
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 | |
| Datenrate | Maximal 120 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Punkt zu 64-Punkte | |
| MIMO | 2x2 MIMO | |
| Energie | 23 dBm±2 (2W oder 10W auf Anfrage) | |
| LATENZ | End-zu-End≤20 bis 50 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC12V | |
| Wireless | ||
| Kommunikation | Kommunikation zwischen beliebigen 2 Slave-Knoten muss weitergeleitet werden über den Masterknoten |
|
| Master-Knoten | Jeder Knoten im Netzwerk kann als Masterknoten konfiguriert werden. | |
| SLAVE-Knoten | Alle Knoten unterstützen Unicast, Multicast und Broadcast | |
| Zugriff | Mehrere Slave-Knoten können gleichzeitig auf das Netzwerk zugreifen. | |
| 1.4 GHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | - 96 dBm | |
| 600 MHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | - 96 dBm | |
| Frequenzband | ||
| 1.4 GHz | 1420 MHz bis 1530 MHz | |
| 600 MHz | 566 MHz bis 678 MHz | |
| Mechanische | ||
| TEMPERATUR | -40°C bis +80°C | |
| Gewicht | 60 Gramm | |
|
Schnittstellen |
||
| RF | 2 x SMA | |
| ETHERNET | 2xEthernet | Zentrale |
| Ethernet-Anschluss für Daten ((4Pin) | ||
| Gemeinsam | 1xCOMUART | RS232 3,3-V-Level, 1 Start-Bit, 8 Datenbits, 1 Stopp-Bit, nicht verfügbar Paritätsprüfung |
| Baud Rate: 115200bps (Standard) (57600, 38400, 19200, 9600 konfigurierbar) |
||
| Energie | 1xDC-Eingang | DC12V |
| USB-Stick | 1xUSB | |
|
|
