| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6600 |
| MOQ: | 2 Stück |
| Preis: | negotiable |
| Lieferzeit: | 3-7 Arbeitstage |
| Zahlungsbedingungen: | T/T |
Modell:FDM-6600

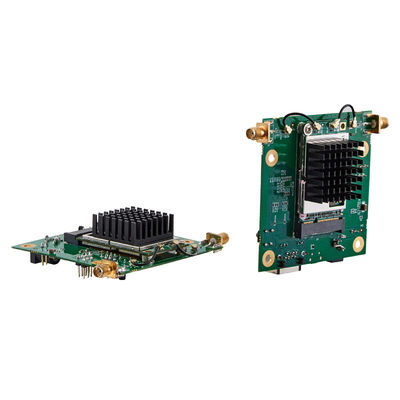

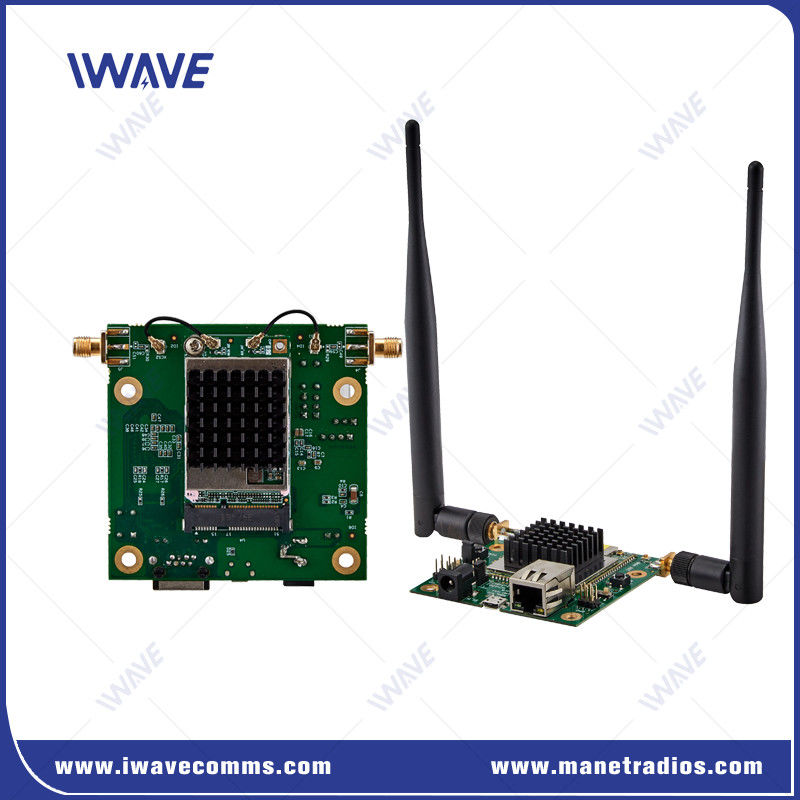

15 km langes drahtloses Breitband-Video-Datenübertragungsmodul
Einleitung
DieFDM-6600 15 km LOS drahtloser Breitbandvideodatenübertragungsmodulist ein anspruchsvolles Kommunikationsgerät, das auf die hohen Anforderungen moderner Industrieumgebungen zugeschnitten ist und eine nahtlose und robuste Verbindung für die Echtzeit-Daten- und Videoübertragung bietet,Unterstützung mehrerer drahtloser Netzwerkprotokolle für einen zuverlässigen und effizienten Datenaustausch.
Unterstützte Protokolle
Das Modul unterstützt eine umfassende Palette von Protokollen und gewährleistet die Kompatibilität mit bestehenden Netzinfrastrukturen:
TCP/IP: Standardnetzwerkkommunikation.
UDP: Schnellere, verbindungslose Datenübertragung.
DHCP: Dynamische Zuweisung von IP-Adressen.
DNS: Auflösung von Domainnamen.
HTTP/HTTPSSicherer Internetzugang
Wesentliche Merkmale
Verschlüsselung:AES 128-BitVerschlüsselung für eine sichere Fernübertragung von Daten.
Unterstützte Protokolle:TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS erleichtern vielseitige drahtlose Netzwerkprotokolle.
Zertifizierungen:Einhaltung derMICundCE-Nummerndie Sicherheit und Zuverlässigkeit gewährleisten.
Stromversorgung:Wird auf einem5VDCStromversorgung für eine konstante Leistung.
Antenntyp:Merkmale undAußenanschluss SMAfür eine verbesserte Konnektivität.
Anwendungen
Überwachung und Sicherheit:
In Sicherheitssystemen zur Überwachung großer Gebiete wie Stadtzentren, Industrieparks, Flughäfen und Grenzen eingesetzt.,Verbesserung des Situationsbewusstseins und der Reaktionsfähigkeit.
Rundfunk- und Veranstaltungsberichterstattung:
In der Rundfunkindustrie ermöglichen Point-to-Multipoint-Wireless-Systeme die Übertragung von Live-Videos von verschiedenen Orten an Veranstaltungen (z. B. Sportstadien, Konzerte,(oder Konferenzen) zu einem Produktionsstudio oder einem Fernsehsender, die Echtzeit-Abdeckung und Produktion erleichtern.
Notfallmaßnahmen:
Bei Naturkatastrophen, Unfällen oder anderen Notfällen können Ersthelfer drahtlose Videoübertragung nutzen, um Echtzeit-Video-Feeds von Drohnen, Körperkameras,oder Fahrzeugkameras mit Kommandozentren, die eine schnellere Entscheidungsfindung und Koordinierung ermöglichen.
Wenn Sie weitere Einzelheiten oder spezifische Informationen benötigen, fragen Sie bitte!
Spezifikation
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Sterntopologie, Punkt bis 17-Pint | |
| Energie | 25 dBm (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC5V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Wenn die Signalübertragung abgeschaltet wird, werden die Steuerungsdaten in Vorrang übertragen | |
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder FDM-6600-Knoten serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. |
||
| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
|
|
