| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-61MN |
| MOQ: | 2 PCS |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
Modell:FD-61MN

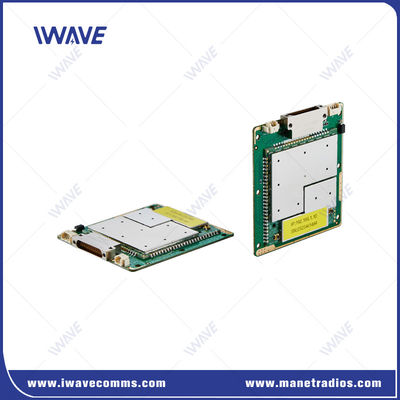

FD-61MN Wireless IP MESH Ethernet & Full Duplex TTL Seriendatenverbindung
Einleitung
DieFD-61MNist ein sehr vielseitiges, miniaturartiges Datenübertragungsmodul, das sich ideal für unbemannte Fahrzeugsysteme eignet und eine stabile drahtlose Fernkommunikation mit robusten Funktionen zur Verhinderung von Störungen bietet.Seine Fähigkeit, Maschennetzwerke zu bilden und zu heilen, macht ihn perfekt für dynamische Umgebungen wie UAV-Schwärme oder Roboterflotten..
Hauptmerkmale:
FD-61MN ist ein drahtloses Übertragungsprodukt, das von IWAVE entwickelt wurde, basierend auf einem ausgereiften SOC-Chipsatz, einem IP-MESH-Radio, das voll duplex TCPIP/UDP-Daten und Steuerung TTL-Datenkommunikation anbietet.
Der FD-61MN basiert auf dem drahtlosen TD-LTE-Kommunikationsstandard.
Bereitstellung einer drahtlosen Kommunikationsverbindung von HD-Video, Daten und seriellen Steuerungsdaten auf Basis von IP
Automatische Frequenzsprungtechnologie (FHSS) und adaptive Modulation zur Störungshemmung.
Baut ein sich ständig anpassendes, sich selbst bildendes und sich selbst heilendes Netzwerk auf, das es Knoten ermöglicht, sich jederzeit anzuschließen oder zu verlassen,mit einer einzigartigen dezentralen Architektur, die Kontinuität bietet, auch wenn ein oder mehrere Knoten verloren gehen.
Anwendungen:
Verstörungssicherung
Nutzt Frequenzspringen, adaptive Modulation, adaptive HF-Sendleistung und MANET-Routing, um die Konnektivität unter widrigen Bedingungen zu gewährleisten.
Drei Ethernet-Anschlüsse
Vielseitige Vernetzung: Unterstützt die Verbindung zu verschiedenen Datengeräten, einschließlich Kameras, Bord-PCs und Sensoren.

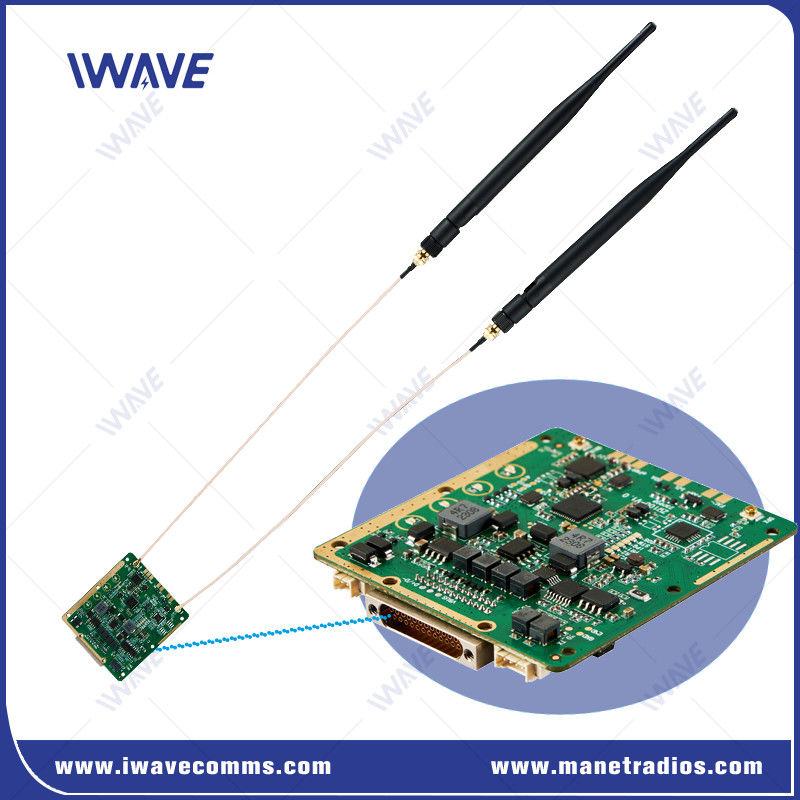

Hochwertige Flugzeugplug-in-Schnittstelle
J30JZ-Anschlüsse:Erfordert einen minimalen Installationsraum.Leichtgewicht und zuverlässig:Sichert eine stabile und zuverlässige Kommunikation mit guter elektromagnetischer Abschirmung und Stoßfestigkeit.Anpassungsfähige Verbindungen: Konfigurierbare Stecker und Steckdosen, um unterschiedliche Verbindungs- und Kommunikationsanforderungen zu erfüllen.
Spezifikation
| Allgemeine | ||
| Technologie | MESH basiert auf dem TD-LTE-Wireless-Technologie-Standard | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128/256) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Adaptive durchschnittliche Verteilung der Systemrate | ||
| Unterstützung der Benutzer bei der Festlegung der Geschwindigkeitsbegrenzung | ||
| Reichweite | 10 km (Luft-Boden) 500m-3km ((NLOS Boden zu Boden) |
|
| Kapazität | 32 Knoten | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Macht | 25 dBm±2 (2W oder 10W auf Anfrage) | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Verstörungssicherung | Automatisches Frequenzspringen im Kreuzband | |
| Stromverbrauch | Durchschnitt: 4-4,5 Watt Maximal: 8 Watt |
|
| Leistungsaufnahme | DC5V-32V | |
| Frequenzband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Wireless | |||||||
| Kommunikationsmodus | Unicast, Multicast, Rundfunk | ||||||
| Übertragung | Voll-Duplex | ||||||
| Netzwerkmodus | Selbstheilung | Selbstanpassung, Selbstorganisation, Selbstkonfiguration, Selbstpflege | |||||
| Dynamische Routing | Automatische Aktualisierung von Routen auf der Grundlage von Echtzeitverbindungsbedingungen | ||||||
| Netzwerksteuerung | Überwachung durch den Staat | Verbindungsstatus /rsrp/snr/Distanz/Auf- und Ableitungsdurchsatz | |||||
| Systemmanagement | WATCHDOG: Alle System-Einheiten können identifiziert werden, automatisch zurückgesetzt | ||||||
| Wiederübermittlung | L1 | Feststellen, ob auf der Grundlage der verschiedenen Daten, die übertragen werden, erneut übertragen werden soll (AM/UM); HARQ-Wiederübertragungen | |||||
| L2 | HARQ-Wiederübertragungen | ||||||
| Empfängerempfindlichkeit | Empfindlichkeit ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm (~ 5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Schnittstellen | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serienanschluss | 3x Serienport | |
| Leistungsaufnahme | 2* Leistungsaufnahme (alternativ) | |
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 26 Gramm | |
| Abmessung | 60 x 55 x 5,7 mm | |
| Stabilität | MTBF≥10000hr | |
