| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-61MN |
| MOQ: | 2 PCS |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
Modell:FD-61MN

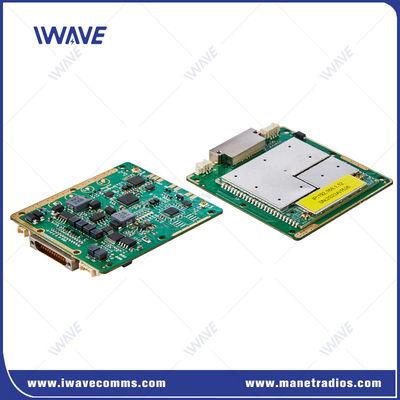

FD-61MN Miniatur-Drei-Band-Digital-IP-MESH-Modul für UAV-Schwarm und Roboterflotte
Einleitung
DieFD-61MNist ein Miniatur-OEMDrei-Band-Digital-IP-Mesh-DatenübertragungsmodulfürDrohnen,UAVs,Fahrzeuge für den freien Verkehr,USVsDieses Modul ermöglicht ein nahtloses Video- und Daten-Streaming in einem dezentralen, "infrastrukturlosen" Netzwerk mit drei wählbaren Frequenzbändern:800 MHz,1.4 GHz, und2.4 GHzEs integriertautomatisches Frequenzspringen (FHSS)undAdaptive Modulationfür eine verbesserte Leistung in komplexen HF-Umgebungen.
Selbstbildendes und selbstheilendes Netzwerk: Passt sich automatisch an, wenn sich Knoten verbinden oder verlassen, wodurch eine kontinuierliche Verbindung aufrechterhalten wird, auch wenn einige Knoten verloren gehen.
Technologie zur Verhinderung von Störungen: VerwendungenAdaptive Codierung und ModulationAnpassung an sich verändernde Signalbedingungen, Minimierung von Jitter und Gewährleistung einer stabilen Datenübertragung.
Fernkommunikation:
NLOS (Nicht sichtbar)Bereich:1 bis 3 kmfür unbemannte Bodenfahrzeuge.
Luft-BodenBereich:Bis zu 10 kmfür Drohnen.
Mehrere Kommunikationshäfen:
Ethernet-Anschlüssefür eine flexible Datenübertragung.
UART-Portsfür die serielle Kommunikation, die die Steuerung von UAV/UGV-Flotten ermöglicht.
UAV-Schwarm- und UGV-Flotte-Kontrolle: Unterstützt eine präzise Steuerung mehrerer Einheiten über serielle Ports und verwendet IP-Adressen und Ports zur Verwaltung von Steuerungsdaten.

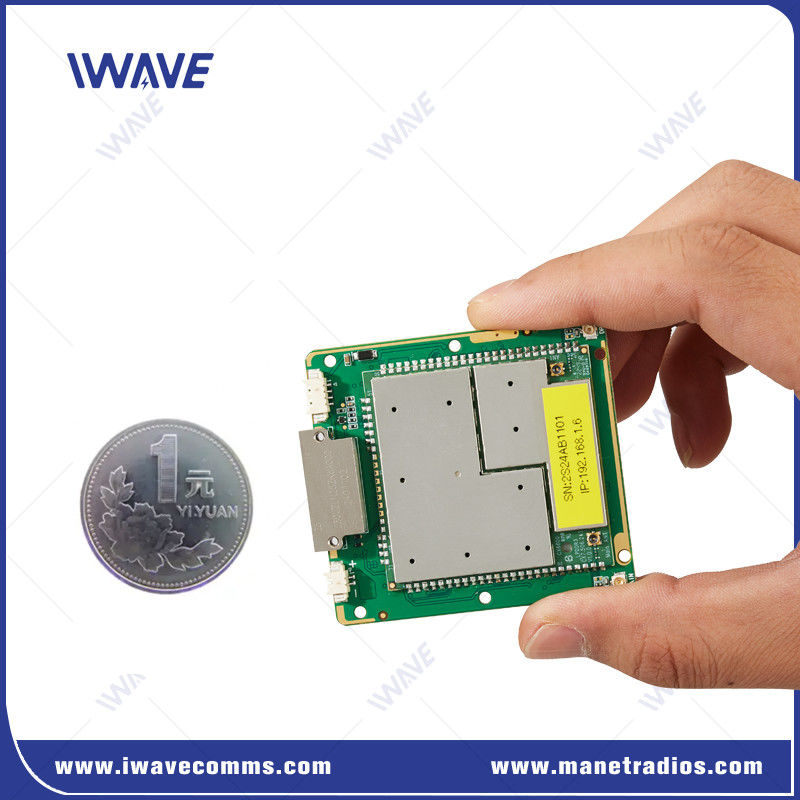

Kompaktes OEM-Format: Bareboard-Konstruktion für eine einfache Integration in Robotersysteme.
Drahtlose Video- und Datenverbindungen: Bietet hochauflösende Video- und Datendienste für unbemannte Fahrzeuge in taktischen Umgebungen wie Sicherheits- und Verteidigungsoperationen.
Integration von Robotersystemen: FD-61MN kann in UAVs, UGVs, USVs und andere autonome Systeme für Echtzeit-Daten-Streaming und -Steuerung eingebettet werden.
Steuerung durch mehrere Roboter: Ermöglicht präzise Telemetrie und Steuerung mehrerer UAVs oder UGVs durch IP-basierte Kommunikation.
Skalierbarer Bereich: Die Reichweite kann mit zusätzlichen Verstärkern für größere Einsätze erweitert werden.
Spezifikation
| Allgemeine | ||
| Technologie | MESH basiert auf dem TD-LTE-Wireless-Technologie-Standard | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128/256) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Adaptive durchschnittliche Verteilung der Systemrate | ||
| Unterstützung der Benutzer bei der Festlegung der Geschwindigkeitsbegrenzung | ||
| Reichweite | 10 km (Luft-Boden) 500m-3km ((NLOS Boden zu Boden) |
|
| Kapazität | 32 Knoten | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Macht | 25 dBm±2 (2W oder 10W auf Anfrage) | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Verstörungssicherung | Automatisches Frequenzspringen im Kreuzband | |
| Stromverbrauch | Durchschnitt: 4-4,5 Watt Maximal: 8 Watt |
|
| Leistungsaufnahme | DC5V-32V | |
| Frequenzband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Wireless | |||||||
| Kommunikationsmodus | Unicast, Multicast, Rundfunk | ||||||
| Übertragung | Voll-Duplex | ||||||
| Netzwerkmodus | Selbstheilung | Selbstanpassung, Selbstorganisation, Selbstkonfiguration, Selbstpflege | |||||
| Dynamische Routing | Automatische Aktualisierung von Routen auf der Grundlage von Echtzeitverbindungsbedingungen | ||||||
| Netzwerksteuerung | Überwachung durch den Staat | Verbindungsstatus /rsrp/snr/Distanz/Auf- und Ableitungsdurchsatz | |||||
| Systemmanagement | WATCHDOG: Alle System-Einheiten können identifiziert werden, automatisch zurückgesetzt | ||||||
| Wiederübermittlung | L1 | Feststellen, ob auf der Grundlage der verschiedenen Daten, die übertragen werden, erneut übertragen werden soll (AM/UM); HARQ-Wiederübertragungen | |||||
| L2 | HARQ-Wiederübertragungen | ||||||
| Empfängerempfindlichkeit | Empfindlichkeit ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm (~ 5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Schnittstellen | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serienanschluss | 3x Serienport | |
| Leistungsaufnahme | 2* Leistungsaufnahme (alternativ) | |
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 26 Gramm | |
| Abmessung | 60 x 55 x 5,7 mm | |
| Stabilität | MTBF≥10000hr | |
Video
|
|
