| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-7800 |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T |

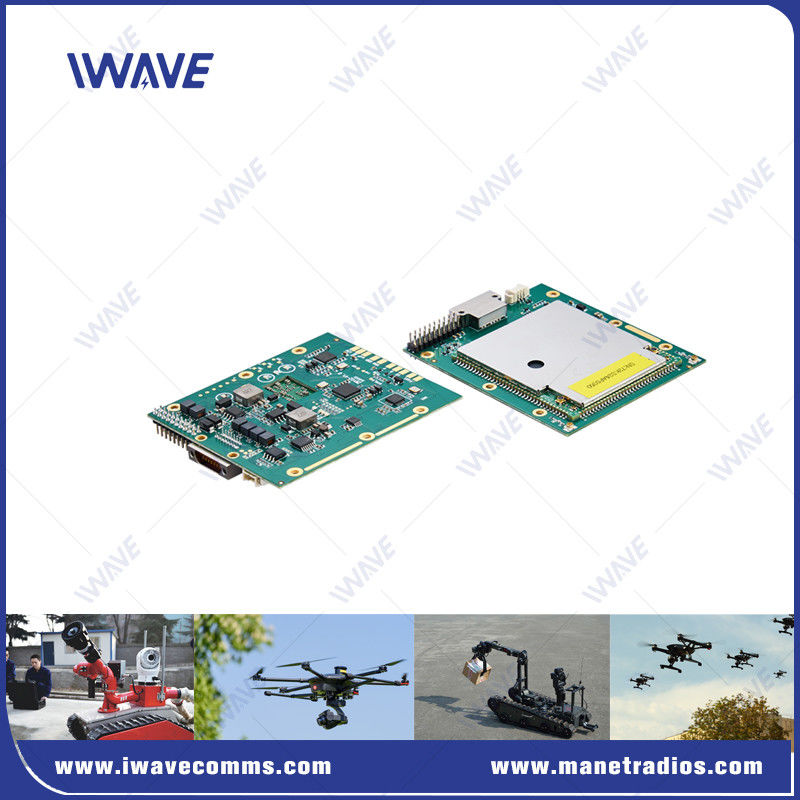

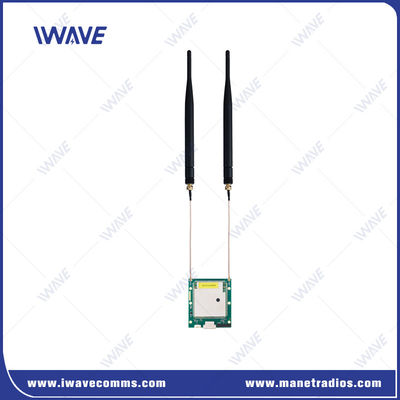

OEM 600Mhz und 1,4Ghz IP MESH Modul mit doppelter Bandbreite
Beschreibung
Das 2x2 MIMO-Modell mit hohem Durchsatz und großer Reichweite erfüllt die Anforderungen fortschrittlicher Robotikplattformen wie Drohnen und UGVs.
Mit der IWAVE proprietären Zeitrahmenstruktur und Wellenform für die zentrallose Netzwerkarchitektur liefert der FD-7800 Ihre Daten dorthin, wohin er gehen muss.
Der FD-7800 ermöglicht die Betriebsverfügbarkeit von mehreren Bandbreiten von 600 MHz/1,4 GHz auf einem einzigen Funkgerät.
Frequenzsprung-Spread-Spektrum (FHSS) ist die beste Wahl für die Immunität gegen Geräusche und Störungen.FD-7800die zwei 20 MHz Bandbreiten-Träger zusammenführen kann, um eine 40 MHz Bandbreite für drahtlose Träger zu erreichenSie verbessern effektiv die Übertragungsgeschwindigkeiten von Uplink und Downlink und erhöhen die Robustheit und Umweltanpassungsfähigkeit des gesamten drahtlosen Übertragungssystems.
Eigenschaften
FD-7800 ist ein 2x2 MIMO drahtloses Ad-hoc-Netzwerk, das den Arbeitsmodus mit zwei Modus und zwei Bands anwendet und den Star- und Ad-hoc-Netzwerkmodus unterstützt.
Alle Knoten verhandeln automatisch Routen über die Link-Schicht, wodurch die Notwendigkeit einer manuellen Konfiguration beseitigt wird und ein Kommunikationsnetzwerk jederzeit und überall schnell aufgebaut wird.
Der FD-7800 kann bis zu 64 Knoten, bis zu 6 Sprungstufen, die gesamte Uplink- und Downlink-Bandbreite von bis zu 100 Mbps und die Kommunikationsdistanz von bis zu 10 km (Sichtlinie) unterstützen.
Es bietet IP-transparente Übertragungskanäle für Anwendungen der oberen Schicht wie Video- und Seriendaten.
Anwendung
Ethernet-Wireless-Erweiterung
Kommunikation und Verwaltung der UGV-Flotte.
Kommunikation im mobilen Team
UAV-Swarm-Wireless Kommunikation
Drahtlose Telemetrie
Wireless Video
Kontrollsysteme
Spezifikation
| Wireless | |
| Technologie | Drahtlos auf Basis des TD-LTE-Technologie-Standards |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
| Datenrate | Maximal 120 Mbps ((Uplink und Downlink) |
| Kommunikationsbereich | Luft-Boden 10 km NLOS Boden zu Boden 1-3 km |
| Knoten | 32 Knoten |
| MIMO | 2x2 MIMO |
| HF-Leistung | 23dBm±2 (2w, 5w oder 10w auf Anfrage) |
| Verzögerung | End-zu-End≤5 bis 15 ms |
| Modulation | Adaptive QPSK, 16QAM, 64QAM |
| Verstörungssicherung | FHSS ((Frequenzsprung-Spread-Spektrum) |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Stromverbrauch | 5 Watt |
| Leistungsaufnahme | DC5-32V |
| Abmessung | 72*60*10 mm |
| Gewicht | 33 g |
| Seriendaten | RS232/TTL |
| Kommunikation | Full-Duplex-Kommunikation |
| Anstieg und Abstieg | 2D3U/3D2U/4D1U/1D4U |
| Automatische Rekonstruktion | Automatische Wiederherstellung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
| Doppelbandfrequenz | 1.4G: 1420 MHz bis 1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Schnittstelle | |
| RF | 2 x SMA |
| LAN-Anschluss | 2x Ethernet-Anschluss |
| Wieart | 1xCOMUART TTL-Level 3,3 V, 1 Startbit, 8 Datenbits, 1 Stopbit, keine Paritätsprüfung Baudrate: 115200bps (Standard) (57600, 38400, 19200, 9600 konfigurierbar) |
| Leistungsaufnahme | 1xDC-Eingang: DC5-32V |
| Empfindlichkeit | |
| 1.4 GHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Umwelt | |
| Betriebstemperatur | -40°C bis +80°C |
Video
|
|
