| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6600 |
| MOQ: | 2 PCS |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
PtMP Wireless MIMO OEM Digitale Datenverbindung
Einleitung

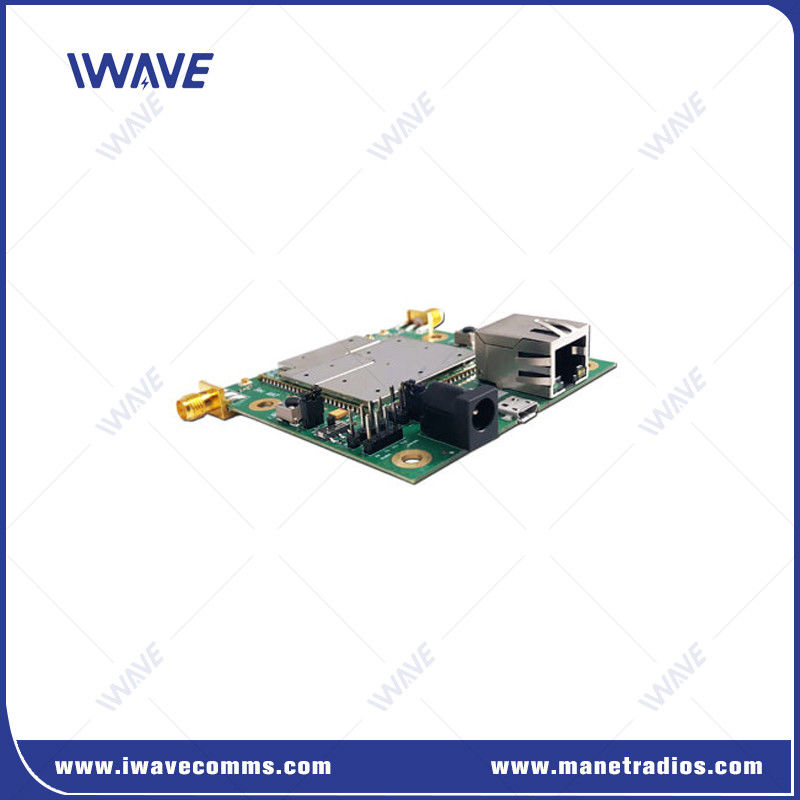

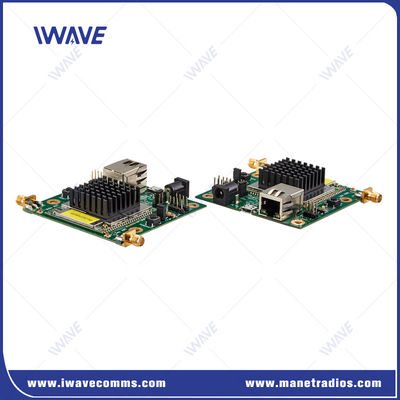

FDM-6600 Digital Data Link Radios bieten sichere und zuverlässige Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Anwendungen, bei denen hohe Bandbreitenverbindungen erforderlich sind.FDM-6600-Radio bietet beispiellose Leistung für gleichzeitige Videoanforderungen.
Frequency hopping spread spectrum (FHSS) ist die beste Wahl für die Immunität gegen Geräusche und Störungen.
FDM-6600 unterstützt Multi-Frequenzband: 800Mhz/1.4Ghz/2.4Ghz. Es bietet hohe Bandbreite Ethernet für Größe und Gewicht Anwendungen wie Remote-Video, Robotik,mit einer Leistung von mehr als 50 W und.
Wesentliche Merkmale
|
 |
Vorteile der Anwendung drahtloser Verbindungen an unbemannte Bodenfahrzeuge (UGVs):
Verbesserung der Mobilität und Flexibilität:Wireless-Verbindungen ermöglichen UGVs, ohne die Einschränkungen physischer Kabel zu arbeiten, so dass sie mit größerer Leichtigkeit und Flexibilität durch vielfältige und anspruchsvolle Gelände navigieren können.
Echtzeitkommunikation:Mit der drahtlosen Kommunikation können UGVs Daten, Bilder und Videofeeds in Echtzeit an eine Steuerstation oder einen Bediener übertragen.Erleichterung der schnellen Entscheidungsfindung und Reaktion.
Erweiterte Einsatzreichweite:Drahtlose Verbindungen erweitern die Reichweite von UGVs und ermöglichen es ihnen, Aufgaben in abgelegenen oder gefährlichen Gebieten auszuführen, in denen ein direkter menschlicher Eingriff nicht möglich oder sicher ist.
Verbessertes Situationsbewusstsein:Durch den Echtzeit-Empfang von Daten und Video-Feeds von UGVs können die Betreiber die Umgebung und die Situation vor Ort besser verstehen.Dieses verbesserte Situationsbewusstsein ist entscheidend für eine effektive Planung und Durchführung der Mission.
Spezifikation
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Sterntopologie, Punkt bis 17-Pint | |
| Energie | 25 dBm (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC5V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Wenn die Signalübertragung abgeschaltet wird, werden die Steuerungsdaten in Vorrang übertragen | |
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder FDM-6600-Knoten serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. |
||

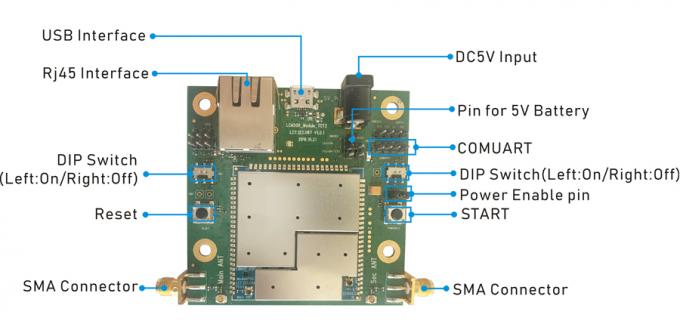

| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
|
|
