| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-780X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
23g 2X2 MIMO Point to Multiple Point Wireless SOC Entwicklungs Board
Einleitung

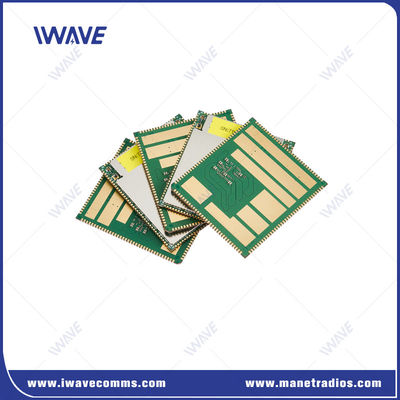

Der FDM-680X ist ein kompakter 2x2 200MW MIMO IP PtMP Wireless SOC Development Board, der für Fernkommunikation und Hochvolumen-Datenflugmissionen entwickelt wurde.höhere Leistungskonfigurationen, wie z.B. ein 10W MIMO-Modell, sind ebenfalls erhältlich.
Dieses System nutzt die FPGA-Architektur und unterstützt Multi-Wellenform-Fähigkeiten, Ultrabreitbandbetrieb und Hochgeschwindigkeitsfrequenz-Hopping in einer Sterntopologie.Es ist in der Lage, sowohl Daten als auch Video über Punkt zu Punkt zu übertragen., Punkt-zu-Mehrpunkt- und Multipunkt-zu-Mehrpunkt-Netzwerkkonfigurationen, was es ideal für flexible und skalierbare Kommunikationslösungen macht.

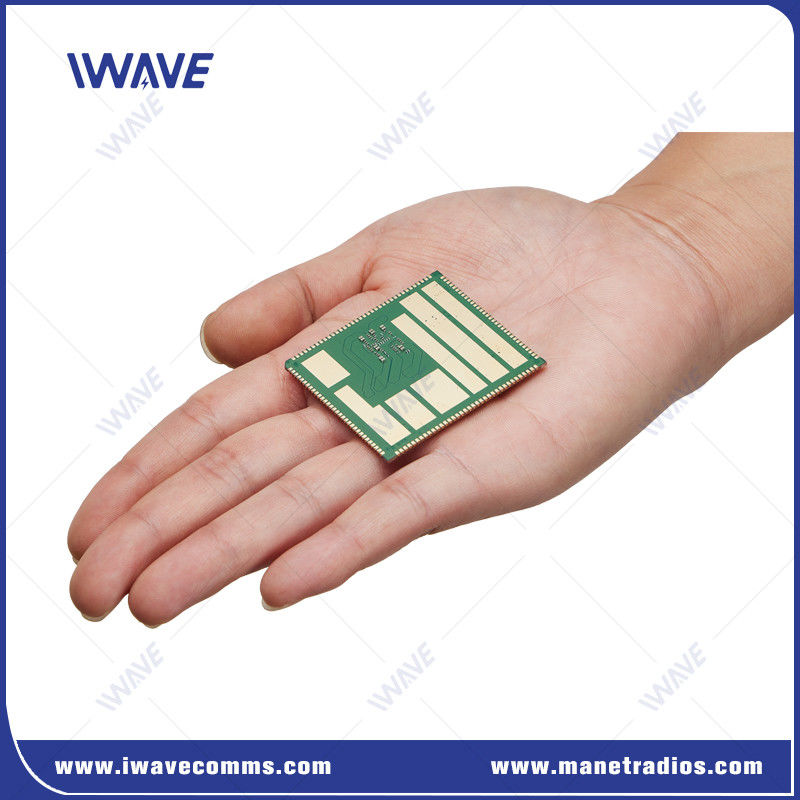

Die Größe von 52*46*2,9 mm macht es zum kleinsten OEM-Breitband-Radio-Modul und zum idealen Kandidaten für die Systemintegration in kleine unbemannte Systeme, um in anspruchsvollen Umgebungen zu arbeiten.Wie die Inspektion von Gebäuden oder Tunneln in Innenräumen.
Vorteile vonWireless SOC
|
|
 |
Spezifikation derWireless SOC
|
Funktionen |
Beschreibung |
Einzelheiten |
|
PCB-Größe |
46.58±0.15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
|
RF |
Häufigkeit |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
HF-Leistungsgrad |
23dBm±2 ((1,4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Empfindlichkeit |
1 Mbps |
1.4Ghz ((14700 Frequenzpunkt) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 Frequenzpunkt) 20Mhz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 Frequenzpunkt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 Frequenzpunkt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Schnittstelle |
UART |
3 |
|
HSIC |
USB 2.0 Hochgeschwindigkeit |
|
|
USB-Stick |
USB 2.0 Hochgeschwindigkeit |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenne |
2 |
|
|
Macht |
VSYS |
3.7V~4.35V (für 4V wird empfohlen) |
|
D1V8A |
1.8V Leistungsausgang |
|
|
D2V85A |
2.85V Leistungsausgang |
|
|
VCC_D3V3 |
3.3V Leistungsausgang |
|
|
5V_FEM |
Betätigung des RF-PA-Chips |
|
|
Master-Slave-Knoten |
Zentralknotenkonfiguration |
Jeder Knoten im Netzwerk kann als Masterknoten konfiguriert werden. |
|
Datenrate |
Alle Knoten teilen sich die Kapazitätsdatenrate der Uplink- und Downlink-Systeme |
|
|
Kapazität |
Unterstützt die Anzahl der Netzwerkknoten N≥2 und bis zu 64 Serviceknoten oder 63 IDLE-Standknoten. |
|
|
Kommunikationsmodus |
Jeder Knoten im Netzwerk kann als Masterknoten konfiguriert werden. |
|
|
Alle Knoten teilen sich die Kapazitätsdatenrate der Uplink- und Downlink-Systeme |
||
|
Zugriff |
Unterstützung von mehreren Sklavenknoten für den Zugriff auf das Netzwerk - gleichzeitig. |
|
|
Datenrate |
Alle Slave- und Master-Knoten teilen sich die Funktion Bandbreite in eine Richtung, gleichzeitig vor- und nachgelagert (20Mhz, nicht weniger als 100 Mbps) |
|
|
Status der Verbindung |
Alle Knoten im Netzwerk bleiben jederzeit verbunden. |
|
|
Leistungssteuerung |
Adaptive Anpassung der Übertragungsleistung. |
|
|
Aufladen |
Sowohl Master- als auch Slave-Knoten unterstützen Voreinstellungen |
|
|
Festleistung |
Festnetzkonfiguration (nur Masterknoten ändern) |
|
|
Festfrequenz |
Sperrfrequenzkonfiguration |
|
|
|
