| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-780X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
Multi Hops OEM IP Mesh SDR-Funk für unbemannte Systemkommunikation
Einleitung

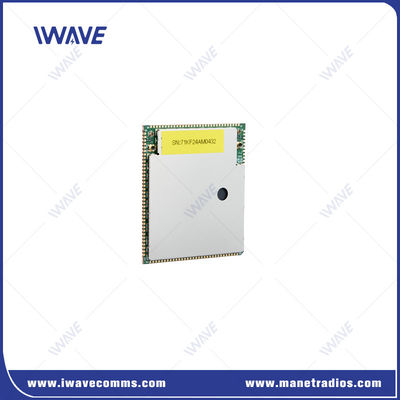

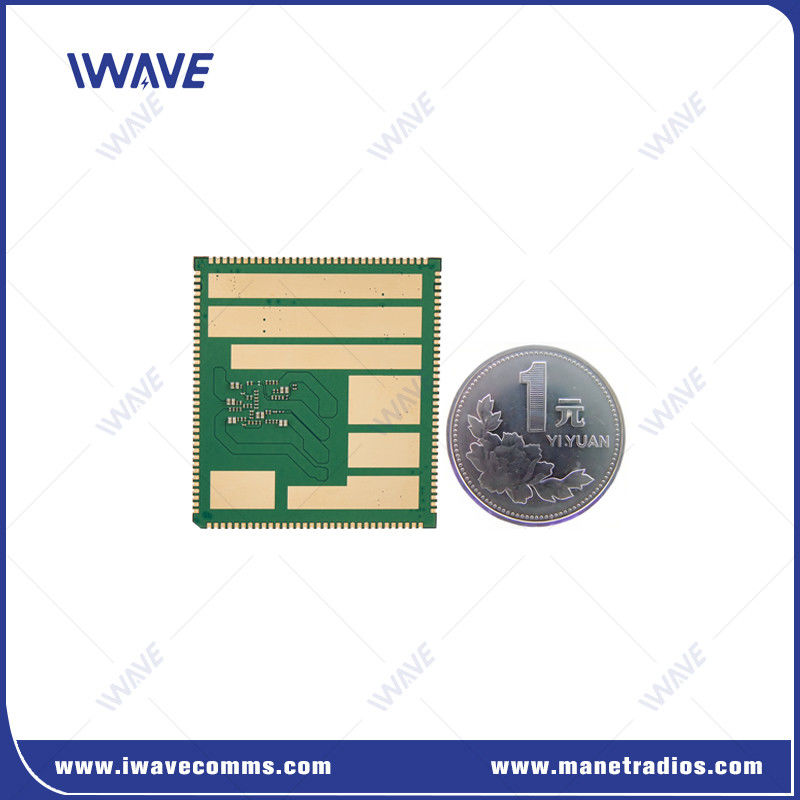

FD-780X ist ein Kern-SDR-Modul für das zentrallose selbstorganisierende Netzwerk MESH.unterstützt mehrfache Bandbreitenzuweisungen (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), unterstützt den CA-Modus (Trägeraggregation) und verwendet eine flache Architektur, um die Latenzzeit effektiv zu reduzieren und die Datenübertragungsfähigkeit zu verbessern.Es hat die Eigenschaften einer langen ÜbertragungsstreckeDas Kernmodul verwendet eine ausgereifte SOC-Chip-Lösung mit hoher Integration.Es reduziert auch den Systemstromverbrauch, um den Bedürfnissen verschiedener Kunden in der Industrie gerecht zu werden, UAV, UGV und andere Szenarien für eine zuverlässige Kommunikation zu entwickeln.
Vorteile vonSDR-Funk(FD-780X)
|
|
|
Spezifikation des SDR-Radios
|
Funktionselemente |
Beschreibung |
Einzelheiten |
|
PCB |
Einseitige Schnittstellenplatte |
Toleranzbereich: 460,58 ± 0,15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
RF |
HF-Band 1 |
1420-1530 MHz |
|
HF-Band 2 |
566-678 MHz |
|
|
Leistungsniveau |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Empfindlichkeit (1 Mbps) |
1.4G (Kanal 14700) 20 MHz -102 dBm 10 MHz - 100 dBm 5 MHz -96 dBm |
|
|
600 Meter(6200Kanal) 20 MHz -102 dBm 10 MHz - 100 dBm 5 MHz -96 dBm |
||
|
Schnittstelle |
UART |
3 |
|
HSIC |
USB 2.0 Hochgeschwindigkeit |
|
|
USB-Stick |
USB 2.0 Hochgeschwindigkeit |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Macht |
VSYS |
30,7 V bis 4,35 V,Vorschlage für 4,0 V (Eingang) |
|
D1V8A |
1.8V-Ausgang |
|
|
A2V85A |
2.85V-Ausgang |
|
|
VCC_D3V3 |
3.3V-Ausgang |
|
|
5V_FEM |
Stromversorgung für den RF-PA-Chip (Eingang) |
|
|
Netzwerk |
Netzwerkmodus |
Zentrumloses Ad-hoc-Netz |
|
Kapazität |
Maximal 32 Knoten |
|
|
Hops |
Unterstützung von Multi-Hop-Routing-Topologie, bis zu 31 Hops |
|
|
Kommunikation |
Unterstützt Unicast-, Multicast- und Broadcast-Übertragungsmodi. Alle Knoten können diese drei Modi für die Kommunikation verwenden |
|
|
Datenrate |
Alle Knoten kommunizieren und teilen die Arbeitsbandbreite, und die maximale Geschwindigkeit ist 100Mbps |
|
|
Zeitsynchronisierung |
unabhängig von der Außenuhr, selbst synchron |
|
|
Leistungssteuerung |
Alle Knoten passen die Übertragungsleistung adaptiv an |
|
|
Subnetz-Fusion |
Unterstützung der Aufteilung eines Netzwerks in mehrere Netzwerke |
|
|
Bewegungsgeschwindigkeit |
Höchststütze 300 km/h |
|
|
Weiterübertragung |
HARQ-Übertragung |
|
|
Verstopfungshemmende |
Unterstützt dynamisches Frequenzspringen innerhalb und über Frequenzbänder |
|
|
