| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-660X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |

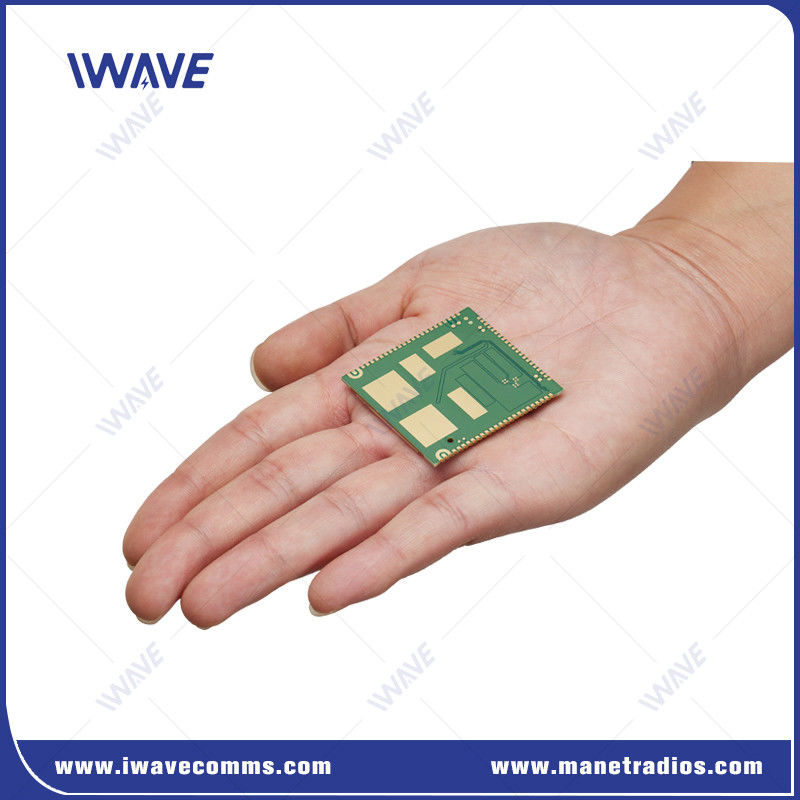

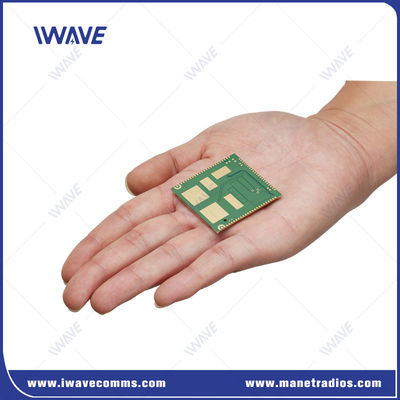

20 km UHF-Band Zwei-Wege-UAV-Videotransmitter Daten RC-Steuerungsmodul
Einleitung
Das FDM-660X ist ein drahtloses IP-PTMP-SoC-Modul, das Audio-, Video- und IP-Daten in Echtzeit übertragen kann und ein Master-Knoten 32 Slave-Knoten unterstützt.Es hat eine starke Anti-Blocking und Anti-Interferenz Leistung mit FHSS, und ist sehr geeignet für die mobile Kommunikation unter komplexen Umgebungen. Es kann auf die öffentliche Sicherheit, die bewaffnete Polizei, Feuerwehr, zivile Luftverteidigung, , EOD-Roboter und UGV zur Einrichtung einer Echtzeit- und schnellen Kommunikation sowie einer einheitlichen Koordinierung und des Kommandos.
Vorteile vonUAV-Videotransmitter(FDM-660X)
|
|
 |
Spezifikation der UAVVideoübertrager
| Übertragung | Bildgewinnungsvorrichtung für die Datenerfassung und -kodierung des Hauptsteuerungsmoduls | Kamera |
| Das Hauptsteuerungsmodul sendet die codierten Daten an FD-610X über die USB- oder HSIC-Schnittstelle | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| FD-610X sendet die codierten Bilddaten über die Luftoberfläche an das Empfängergerät. | ||
| Entgegennahme | Das Empfangssystem FD-610X erhält die codierten Bilddaten und überträgt sie dann transparent an das Hauptsteuermodul. | |
| FD-610X sendet Daten über USB- oder HSIC-Schnittstelle an das Hauptsteuerungsmodul. | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| Nachdem das Hauptsteuerungsmodul Daten empfangen hat, wird das Bild entschlüsselt und angezeigt. | ||

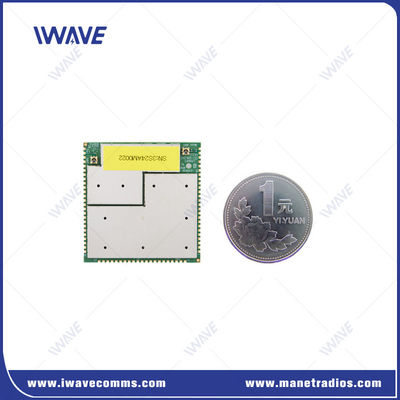

| PCB-Größe | 43.40*45.00*3.00mm | |
| RF | Häufigkeit | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806-826 MHz | ||
| HF-Leistung | 25 dBm | |
| Empfindlichkeit (Zugriff) |
2.4Ghz ((24415 Kanal) 20Mhz:-99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: -106 dB |
Zugriff |
| 1.4Ghz ((14379 Kanal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Zugriff | |
| 800Mhz ((8160 Kanal) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Zugriff | |
| Schnittstelle | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 Hochgeschwindigkeit | |
| US-amerikanische | USB 2.0 Hochgeschwindigkeit | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Empfohlen von UAV Video-Sender ((FDM-660X)
TDD OFDM Full-Duplex-Wireless-Transceiver für Video und Daten
Bis zu 30 Mbps Iperf Durchsatz @ 20MHz Kanal
Unterstützt Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Netzwerke
2 Ethernet- und 3-Kanal-RS232-Datenverbindung
Audio-Eingang/Ausgang unterstützt durch Innen-Audio-Codec
Wireless-Transceiver mit 10 W HF-Leistung
|
|
