| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-660X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |

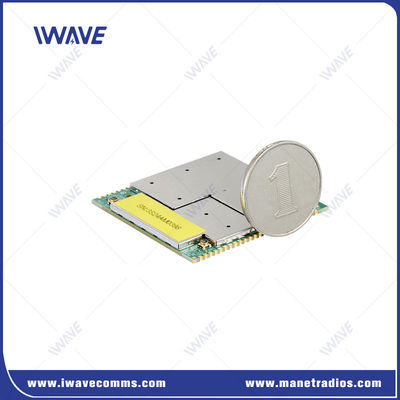

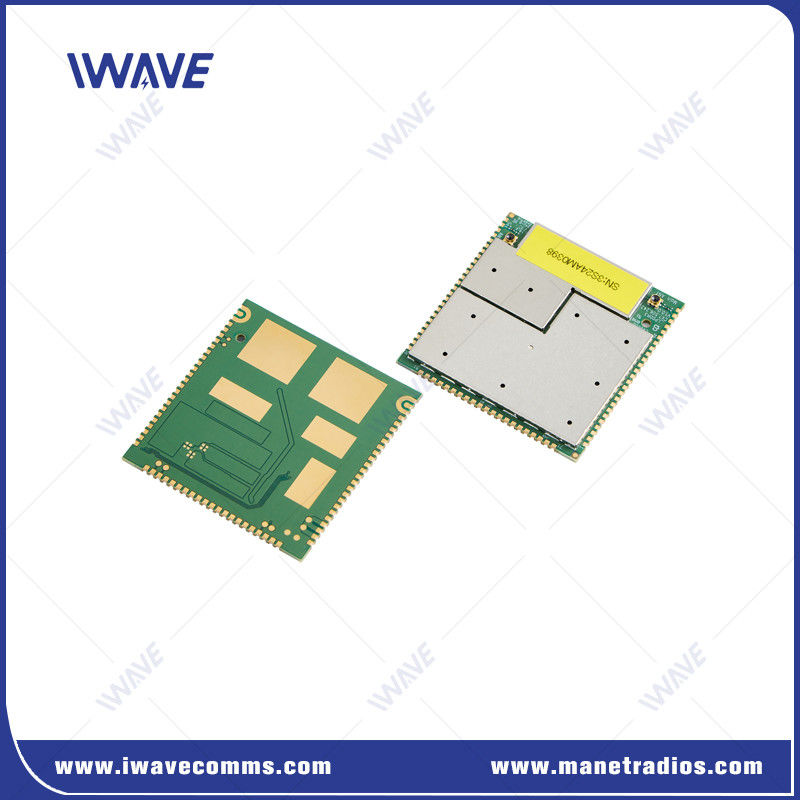

TDD OFDM Zweiwege-Wireless Video-Daten RC-Steuerungskette SDR-Modul-Board
Einleitung
Mit der fortschrittlichen IP-Stern-Topologie und dem Hochgeschwindigkeits-Frequenz-Hopping zeichnet sich der FDM-6800 in anspruchsvollen Umgebungen aus.Sie eignet sich hervorragend für eine Vielzahl von Anwendungen, einschließlich bemannter und unbemannter Systeme, sowie sowohl für kommerzielle als auch taktische Zwecke.
IWAVE ist spezialisiert auf die Entwicklung von drahtlosen Netzwerklösungen in industrieller Qualität, mit Schwerpunkt auf Mesh- und Point-to-Multipoint-Technologien für Robotersysteme.Langstrecken-Wireless-Funkgeräte sind für verschiedene Anwendungen konzipiert, einschließlich UAVs, UGVs, AMRs, mobiler Robotik, vernetzter Teams und Regierungs- und Verteidigungssektoren.IWAVE ermöglicht es Benutzern, komplexe Herausforderungen durch den Aufbau anpassungsfähiger Kommunikationsnetze mit unbemannten Systemen zu bewältigen.
Vorteile vonSDR-Modul(FDM-660X)
|
Unterstützung von Master-Slave:Ein Masterknoten kann bis zu32Sklavenknoten. Luft-Boden-Kommunikationn: bietet bis zu 20 km drahtlose Video-, MAVLink- und Telemetrie-Datenübertragung. Übertragung außerhalb der Sichtlinie (NLOS):mobile Übertragung über 1-3 km in NLOS-Umgebungen. Antimistörung:Merkmale Frequenzsprungspektrum (FHSS) innerhalb und über Frequenzbänder hinweg zur Störbeständigkeit. - Ich weiß nicht.Bandunterstützung: Auswählbare Frequenzbänder bei800 MHz und 1,4 GHz und 2,4 GHz. Versatile Schnittstellen:Er enthält RJ45, TTL, RS232, RS485, RS422 und SBUS (anpassbar). Software-definiertes Funkgerät (SDR):Intuitive, webseitengestützte Bedienung für einfache Bedienung und Verwaltung. Netzwerküberwachungssoftware:Echtzeitüberwachung von SNR, RSSI, Knotentopologie und Entfernung zwischen Knoten. |
 |
Spezifikation des Telemetrie-Moduls
| Übertragung | Bildgewinnungsvorrichtung für die Datenerfassung und -kodierung des Hauptsteuerungsmoduls | Kamera |
| Das Hauptsteuerungsmodul sendet die codierten Daten an FD-610X über die USB- oder HSIC-Schnittstelle | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| FD-610X sendet die codierten Bilddaten über die Luftoberfläche an das Empfängergerät. | ||
| Entgegennahme | Das Empfangssystem FD-610X erhält die codierten Bilddaten und überträgt sie dann transparent an das Hauptsteuermodul. | |
| FD-610X sendet Daten über USB- oder HSIC-Schnittstelle an das Hauptsteuerungsmodul. | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| Nachdem das Hauptsteuerungsmodul Daten empfangen hat, wird das Bild entschlüsselt und angezeigt. | ||
| PCB-Größe | 43.40*45.00*3.00mm | |
| RF | Häufigkeit | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806-826 MHz | ||
| HF-Leistung | 25 dBm | |
| Empfindlichkeit (Zugriff) |
2.4Ghz ((24415 Kanal) 20Mhz:-99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: -106 dB |
Zugriff |
| 1.4Ghz ((14379 Kanal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Zugriff | |
| 800Mhz ((8160 Kanal) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Zugriff | |
| Schnittstelle | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 Hochgeschwindigkeit | |
| US-amerikanische | USB 2.0 Hochgeschwindigkeit | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Häufig gestellte Fragen
1Wie viel Strom zieht das Modul?
Der Stromverbrauch beträgt etwa 4 Watt.
Strom entspricht Stromverbrauch geteilt durch Versorgungsspannung
4 / 12 = 0,33A, wenn Sie auf einer 12-Volt-Versorgung sind.
2Ich brauche das drahtlose Video-Datenmodul mit 150 km Übertragungsreichweite.
Es gibt zwei Versionen des unterschiedlichen Frequenzbereichs.
Der Frequenzbereich der ersten Version beträgt 1420 MHz bis 1530 MHz, mit einer Frequenzbreite von 110 MHz für FHSS.
Der Frequenzbereich der zweiten Version beträgt von 806 MHz bis 826 MHz oder 1420 MHz bis 1530 MHz, wobei die Frequenzbreite für FHSS nur 20 MHz oder 40 MHz beträgt.
Unser Ingenieur empfahl, die erste Version zu wählen, da sie häufigere Punkte zur Auswahl bietet, wenn das Signal schwach oder gestört ist.
|
|
