| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-660X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |

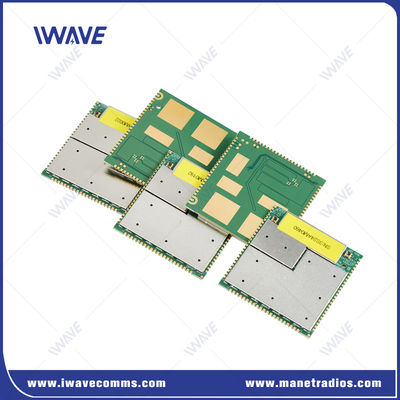

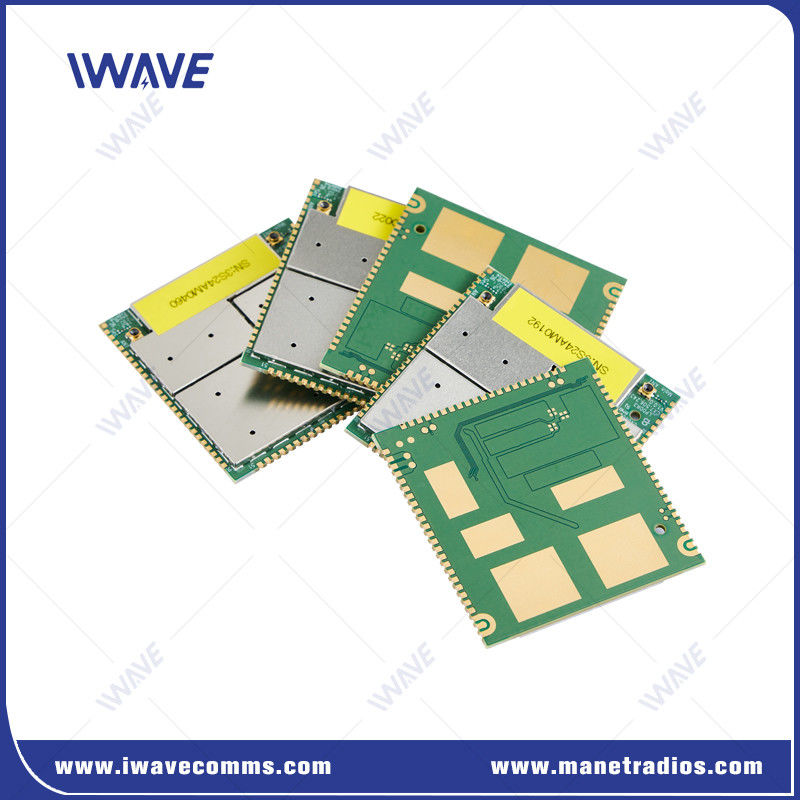

Langstrecken-Radio-Telemetrie-Modul mit Frequenz-Hopping-Spread-Spektrum
Einleitung
Der FDM-660X ist ein kompaktes IP-PtMP-Gerät mit einer Leistung von 200 MW, das für Fernkommunikation und Hochdatenrate-Luftmissionen optimiert wurde.höhere Leistungskonfigurationen wie ein 10W-Modell mit PA können 100-150km drahtlose Verbindung erreichen.
Dieses System nutzt die FPGA-Architektur, unterstützt Multi-Wellenform-Funktionalität, Ultra-Breitbandbetrieb und Hochgeschwindigkeitsfrequenz-Hopping in einer Sterntopologie.Es ist in der Lage, sowohl Daten- als auch Videoübertragung in verschiedenen Konfigurationen zu verarbeiten, einschließlich Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Setups.
Vorteile vonTelemetrie-Modul(FDM-660X):
Lange NLOS-Übertragung:Fähig zur stabilen Kommunikation zwischen bodengestützten Systemen über Entfernungen von 500 m bis 3 km unter NOL-Bedingungen (Non-Line-of-Sight).
Unterstützung für Hochgeschwindigkeitsbewegungen:Der FDM-660X unterhält eine stabile Kommunikationsverbindung auch bei Geschwindigkeiten von bis zu 300 km/h, was ihn ideal für Hochgeschwindigkeitsplattformen macht.
Hohe Durchsatzleistung:Erreicht gleichzeitig Uplink- und Downlink-Geschwindigkeiten zwischen 80 Mbps und 100 Mbps und gewährleistet hohe Datenübertragungsraten für anspruchsvolle Anwendungen.
Leistungsselbstanpassung:Das Gerät passt seine Übertragungs- und Empfangsleistung automatisch anhand von Echtzeitkanalbedingungen an, wodurch der Energieverbrauch optimiert und die Störungen im gesamten Netzwerk reduziert werden.
Spezifikation des Telemetrie-Moduls
| Übertragung | Bildgewinnungsvorrichtung für die Datenerfassung und -kodierung des Hauptsteuerungsmoduls | Kamera |
| Das Hauptsteuerungsmodul sendet die codierten Daten an FD-610X über die USB- oder HSIC-Schnittstelle | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| FD-610X sendet die codierten Bilddaten über die Luftoberfläche an das Empfängergerät. | ||
| Entgegennahme | Das Empfangssystem FD-610X erhält die codierten Bilddaten und überträgt sie dann transparent an das Hauptsteuermodul. | |
| FD-610X sendet Daten über USB- oder HSIC-Schnittstelle an das Hauptsteuerungsmodul. | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| Nachdem das Hauptsteuerungsmodul Daten empfangen hat, wird das Bild entschlüsselt und angezeigt. | ||
| PCB-Größe | 43.40*45.00*3.00mm | |
| RF | Häufigkeit | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806-826 MHz | ||
| HF-Leistung | 25 dBm | |
| Empfindlichkeit (Zugriff) |
2.4Ghz ((24415 Kanal) 20Mhz:-99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: -106 dB |
Zugriff |
| 1.4Ghz ((14379 Kanal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Zugriff | |
| 800Mhz ((8160 Kanal) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Zugriff | |
| Schnittstelle | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 Hochgeschwindigkeit | |
| US-amerikanische | USB 2.0 Hochgeschwindigkeit | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Häufig gestellte Fragen
1Wie viel Strom zieht das Modul?
Der Stromverbrauch beträgt etwa 4 Watt.
Strom entspricht Stromverbrauch geteilt durch Versorgungsspannung
4 / 12 = 0,33A, wenn Sie auf einer 12-Volt-Versorgung sind.
2Ich brauche das drahtlose Video-Datenmodul mit 150 km Übertragungsreichweite.
Es gibt zwei Versionen des unterschiedlichen Frequenzbereichs.
Der Frequenzbereich der ersten Version beträgt 1420 MHz bis 1530 MHz, mit einer Frequenzbreite von 110 MHz für FHSS.
Der Frequenzbereich der zweiten Version beträgt von 806 MHz bis 826 MHz oder 1420 MHz bis 1530 MHz, wobei die Frequenzbreite für FHSS nur 20 MHz oder 40 MHz beträgt.
Unser Ingenieur empfahl, die erste Version zu wählen, da sie häufigere Punkte zur Auswahl bietet, wenn das Signal schwach oder gestört ist.
|
|
