| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-610X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |

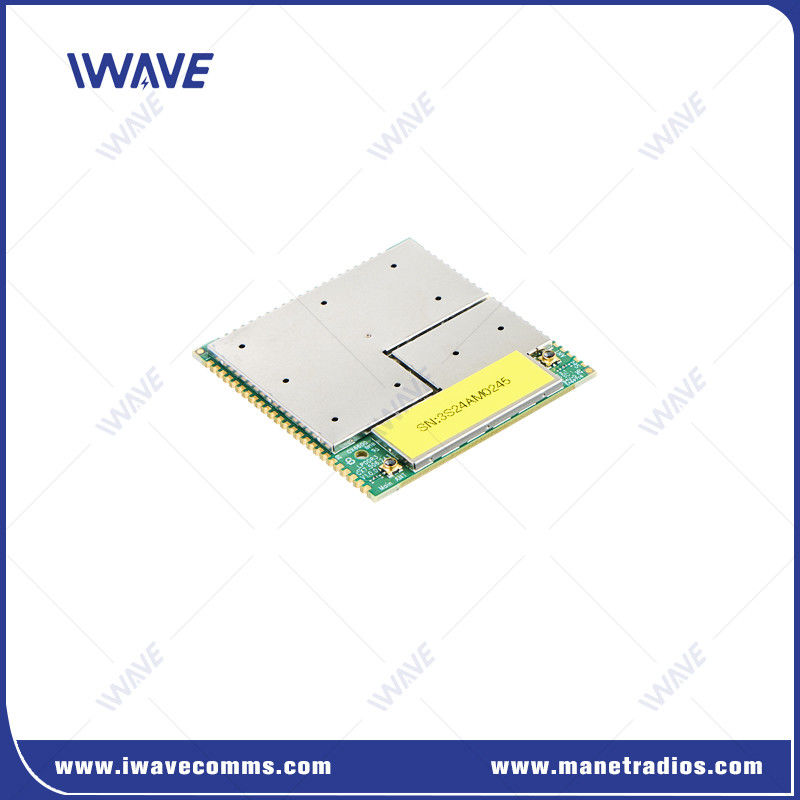

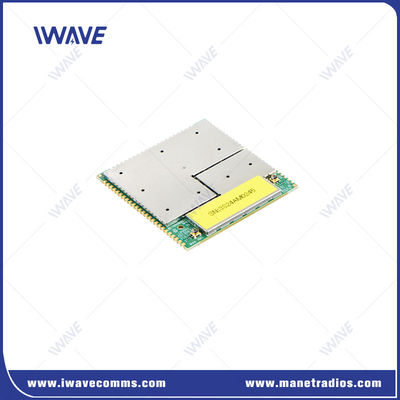

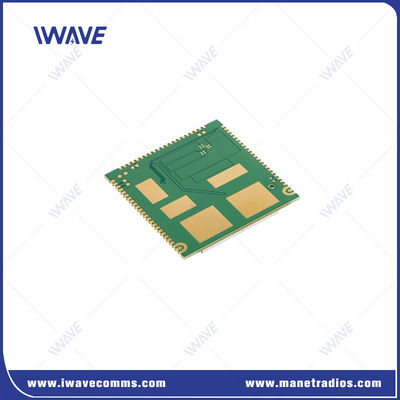

Advanced Soc Development Board Transceiver für extrem kleine Robotik
Einleitung
Der FD-610X Soc Development Board Transceiver ist eine neue Klasse von industriellen Transceiver, die speziell für Robotikplattformen entwickelt wurde.Es ist ein Software-Defined Radio basierend auf unseren hoch robusten MANET MESH WellenformenEs optimiert die Nutzung der verfügbaren Kanalbandbreite, wodurch Kollisionen vermieden und eine kurze, vorhersehbare Datenpaketlatenz gewährleistet wird.Eine größere Bandbreite und ein fortschrittliches Interferenzvermeidungssystem (IAS) maximieren die Kommunikationseffizienz in umstrittenen Umgebungen und bieten Schutz vor elektronischen Angriffen (EA).
Wie funktioniert das FD-610X Soc Development Board?
|
FD-610X Soc Development Boardist so konzipiert, dass er mit unterstützten begleitenden Rechenplattformen kombiniert, mit intelligenten Flugsteuerungen eingebettet oder in Bodenroboterplattformen integriert werden kann.
Das Ergebnis ist ein mächtiger,Skalierbare Lösung für robuste, langstreckige Roboter-Konnektivität und HD-Video-Streaming über einen langen Sichtbereich in schwierigen und überfüllten Umgebungen.
|
 |
Anwendung
Mini-UAS
Drohnen-UAS
UGV
Ethernet-Wireless-Erweiterung
Drahtlose Telemetrie
NLOS drahtlose Videoübertragung
Drahtlose Steuerungssysteme
Spezifikation
|
Übertragung |
Bildgewinnungsvorrichtung für die Datenerfassung und -kodierung des Hauptsteuerungsmoduls |
Kamera |
|
Das Hauptsteuerungsmodul sendet die codierten Daten an FD-610X über die USB- oder HSIC-Schnittstelle |
Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
|
FD-610X sendet die codierten Bilddaten über die Luftoberfläche an das Empfängergerät. |
||
| Entgegennahme | Das Empfangssystem FD-610X erhält die codierten Bilddaten und überträgt sie dann transparent an das Hauptsteuermodul. | |
| FD-610X sendet Daten über USB- oder HSIC-Schnittstelle an das Hauptsteuerungsmodul. | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
|
Nachdem das Hauptsteuerungsmodul Daten empfangen hat, wird das Bild entschlüsselt und angezeigt. |
||
| PCB-Größe | 43.40*45.00*3.00mm | |
| RF | Häufigkeit | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
|
800 MHz: 806-826 MHz |
||
|
HF-Leistung |
25 dBm | |
|
Empfindlichkeit (Zugriff) |
2.4Ghz ((24415 Kanal) 20Mhz:-99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: -106 dB |
Zugriff |
|
1.4Ghz ((14379 Kanal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Zugriff |
|
|
800Mhz ((8160 Kanal) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Zugriff |
|
Schnittstelle |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 Hochgeschwindigkeit |
|
|
US-amerikanische |
USB 2.0 Hochgeschwindigkeit |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
Antenne |
2 |
|
|
