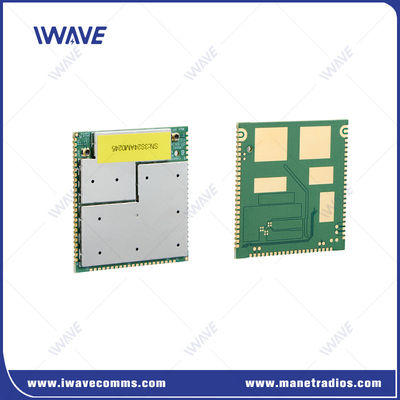

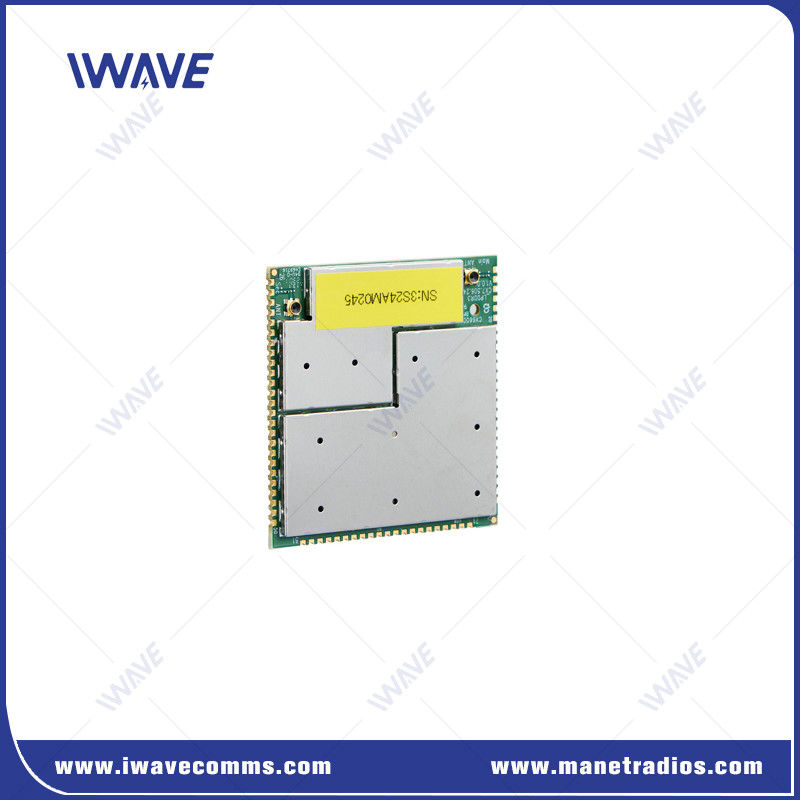

Eingebettete mobile drahtlose SoC-Lösung für BVLOS-Drohnen und unbemannte Systeme
Einleitung
Robuste, drahtlose Kommunikationsverbindungen für alle Ihre unbemannten Kommunikationsanforderungen!
IWAVE ist führend bei der Entwicklung von taktischen Breitband-Datenverbindungen der nächsten Generation und spezialisiert sich auf fortschrittliche drahtlose Kommunikationslösungen für unbemannte Systeme.Unsere hochmodernen Funk-SoC-Kommunikationssysteme, die die OFDM- und MIMO-Technologie nutzen, bieten eine außergewöhnliche Reichweite und Stabilität und sind somit ideal für Plattformen mit hoher Mobilität wie unbemannte Luftfahrzeuge (UAVs), unbemannte Bodenfahrzeuge (UGVs),und unbemannte Oberflächenschiffe (USV).
Hauptmerkmale der drahtlosen SoC-Lösung
IP-Mesh-Technologie: Bietet Hochgeschwindigkeitsverbindung für Mesh-Netzwerke von UAVs, UGVs und autonomen Schiffsfahrzeugen.
AT-Befehl: Erhalt von Serienportinformationen über IP und weit verbreitet für UGV-Flotte, UAV-Schwarm.
Selbstheilung: verfügt über ein flüssiges, sich selbstheilendes Netz, das sich an dynamische mobile Umgebungen anpasst und eine kontinuierliche Verbindung gewährleistet.
Überlegene Reichweite und NLOS-Fähigkeit: Bietet eine ausgezeichnete Reichweite und eine zuverlässige Kommunikation auch in Nicht-Sichtlinie (NLOS) -Bedingungen.
Skalierbares Netzwerk: Unterstützt bis zu 16 Knoten in einem einzelnen Frequenznetzwerk und ermöglicht groß angelegte Bereitstellungen.
Hohe Durchsendung: bietet bis zu 30 Mbps Durchsendung und sorgt für eine effiziente Datenübertragung für anspruchsvolle Anwendungen.
Vielseitige Knoten: Jeder Knoten kann sowohl als Datenquelle als auch als Repeater dienen, wodurch die Flexibilität und Widerstandsfähigkeit des Netzwerks erhöht wird.
Transparentes IP-Netzwerk: Ermöglicht eine nahtlose Verbindung jedes allgemeinen IP-Geräts und vereinfacht die Integration in bestehende Systeme.
Spezifikation
Wireless SoC IP Mesh Lösung für UAVs, Drohnen, UGVs und Robotik
| Übertragung | Bildgewinnungsvorrichtung für die Datenerfassung und -kodierung des Hauptsteuerungsmoduls | Kamera |
| Das Hauptsteuerungsmodul sendet die codierten Daten an FD-610X über die USB- oder HSIC-Schnittstelle | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| FD-610X sendet die codierten Bilddaten über die Luftoberfläche an das Empfängergerät. | ||
| Entgegennahme | Das Empfangssystem FD-610X erhält die codierten Bilddaten und überträgt sie dann transparent an das Hauptsteuermodul. | |
| FD-610X sendet Daten über USB- oder HSIC-Schnittstelle an das Hauptsteuerungsmodul. | Physische Schnittstelle USB/HISC, logisch virtuell in eine Netzwerkkarte | |
| Nachdem das Hauptsteuerungsmodul Daten empfangen hat, wird das Bild entschlüsselt und angezeigt. | ||
| PCB-Größe | 43.40*45.00*3.00mm | |
| RF | Häufigkeit | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806-826 MHz | ||
| HF-Leistung | 25 dBm | |
| Empfindlichkeit (Zugriff) |
2.4Ghz ((24415 Kanal) 20Mhz:-99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: -106 dB |
Zugriff |
| 1.4Ghz ((14379 Kanal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Zugriff | |
| 800Mhz ((8160 Kanal) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Zugriff | |
| Schnittstelle | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 Hochgeschwindigkeit | |
| US-amerikanische | USB 2.0 Hochgeschwindigkeit | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Anwendung
Mini-UAS
Drohnen-UAS
UGV
Ethernet-Wireless-Erweiterung
Drahtlose Telemetrie
NLOS drahtlose Videoübertragung
Drahtlose Steuerungssysteme
|
|
