| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-6100 |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

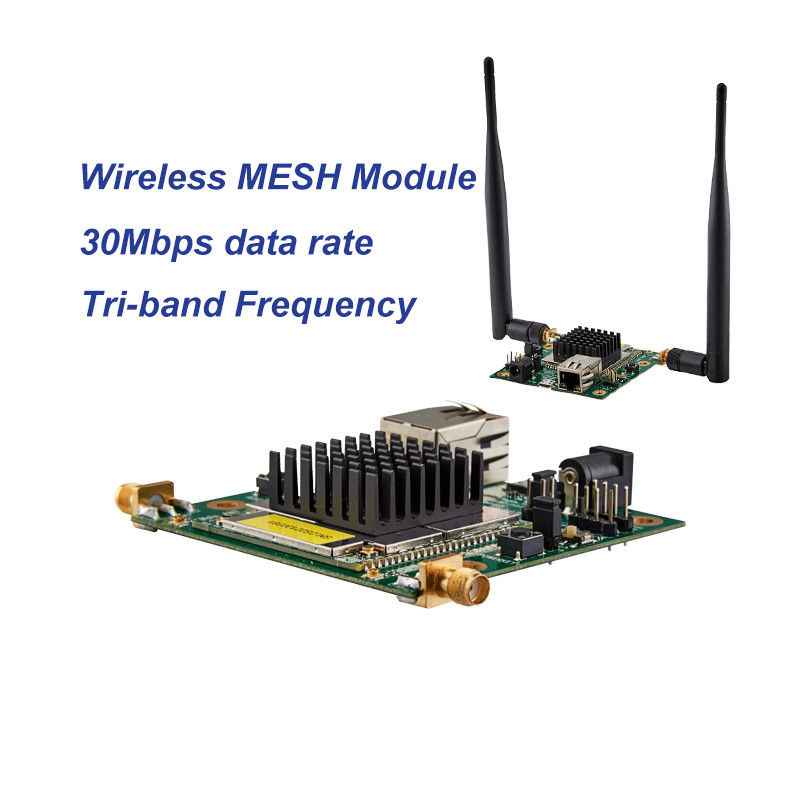

30 Mbps IP MESH Wireless NLOS Video und TTL Daten Funkgeräte
Der FD-6100 ist eine kompakte und vielseitige digitale Datenverbindung, die für UAV (Unmanned Aerial Vehicle) und UGV (Unmanned Ground Vehicle) -Anwendungen entwickelt wurde.
Hier ein Überblick über seine Eigenschaften und Spezifikationen:
Wesentliche Merkmale
Dreibandfrequenz: Funktioniert auf 800 MHz, 1,4 GHz und 2,4 GHz, wählbar über Software für eine optimale Leistung in verschiedenen Umgebungen.
Datenraten: Unterstützt Datenraten von bis zu 30 Mbps für Uplink und Downlink und sorgt für qualitativ hochwertige Video- und Telemetrie-Kommunikation.

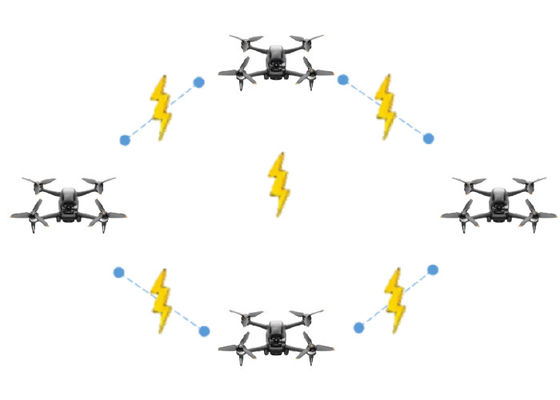

Fluid Self-Healing Mesh: Optimiert für mobile Anwendungen und bietet eine robuste und flexible Netzwerklösung.
Langstrecken-LOS: Erreicht eine Sichtweite von 10 km von der Luft zum Boden und eignet sich somit für umfangreiche Überwachungsoperationen.
Einstellbare Ausgangsleistung: verfügt über eine einstellbare Gesamtausgangsleistung von 25 dBm mit einem Leistungsbereich von -40 dBm bis +25 dBm.
Knotenkapazität: Unterstützt bis zu 32 Knoten in einem einzelnen Frequenzmaschennetzwerk und ermöglicht umfangreiche Netzwerkkonfigurationen.
Mehrfachkommunikationsmodi: Funktionieren in Mesh-, Punkt-zu-Mehrpunkt- und Punkt-zu-Punkt-Modi und bieten Flexibilität für verschiedene Anwendungen.
Gleichzeitige IP- und Seriendaten: Ermöglicht die Verbindung von allen allgemeinen IP-Geräten und sorgt für vielseitige Integrationsoptionen.
Niedrige Latenzzeit: Beibehält eine Latenzzeit von weniger als 25 ms, was sie für kritische Echtzeitanwendungen geeignet macht.
Robuste HF-Leistung: Nutzt FHSS-Technologie (Frequency Hopping Spread Spectrum) in Verbindung mit TD-LTE-Standards für eine verbesserte Zuverlässigkeit.
Verschlüsselung: Unterstützt 128/256-Bit AES-Verschlüsselung für eine sichere Datenübertragung.
Web UI Management: Konfiguration, Verwaltung und Echtzeit-Topologie können über eine benutzerfreundliche Weboberfläche verwaltet werden.
Firmware-Upgrade: Ermöglicht lokale und Remote-Firmware-Upgrades, um sicherzustellen, dass das Gerät auf dem neuesten Stand bleibt.
Betriebstemperatur: für einen breiten Temperaturbereich von -40 °C bis +80 °C ausgelegt
Kompakt und leicht: Mit einem Gewicht von nur 50 g und nur 5 W Eingangsleistung ist es ideal für die Integration in kompakte Plattformen.
Schlussfolgerung
Der FD-6100 ist eine fortschrittliche Lösung für hochwertige drahtlose Kommunikation in anspruchsvollen Umgebungen, insbesondere für UAV- und UGV-Operationen.
Seine Kombination aus robusten Funktionen, Flexibilität und geringem Stromverbrauch macht ihn zu einer führenden Wahl für moderne Überwachungs- und Telemetrieanforderungen.
Wenn Sie Fragen haben oder weitere Informationen benötigen, fragen Sie bitte!
Ideal für die Nutzung bei Weitflächenabdeckung & Multi-Hop, mobile Anwendungen wie Robotik
Taktische Kommunikation
drahtlose Videoübertragung von unbemannten Landfahrzeugen
| Allgemeine | ||
| Technik | MESH basiert auf dem TD-LTE-Wireless-Technologie-Standard | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km (Luft-Boden) 500m-3km (NLOS Boden-Boden) | |
| KAPITÄT | 16 Knoten | |
| Energie | 23 dBm±2 (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC12V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Höhere Priorität als der Netzwerkport ist, werden die Kontrolldaten vorrangig übermittelt |
|
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder Knoten FD-6100 serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuerung unterscheiden möchten, müssen Sie das Format selbst definieren. |
||
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
|
