| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-7800 |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T |

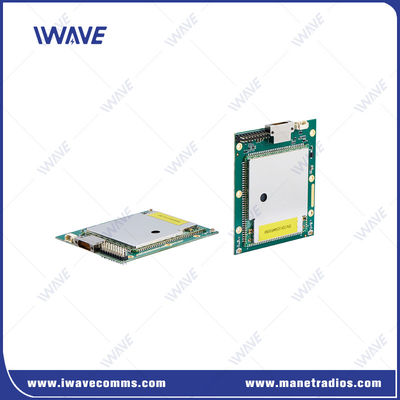

Mimo Digital Data Link für die mobile UGV-NlOS-Kommunikation
Beschreibung
Die nächste Generation von taktischen MANET-Funkgeräten!
Multiple Bands und ultra-kompakte Software definierte IP-Mesh-Radio für UGV und UAV Langstrecken-NLOS-Überwachung und Videoübertragung.
Die IWAVE-SDR-Technologie ermöglicht eine große Familie von Multi-Band- und Single-Band-Radios ((1420-1530Mhz).
In einer Punkt-zu-Mehrpunkt-Konfiguration bietet das Mesh-Modul FD-7800 die Möglichkeit, mehrere hochwertige Video-Streams an einen oder mehrere Knoten zu streamen,wie von einem Drohnenschwarm zu einem oder mehreren Empfängerknotenpunkten auf dem Boden.
Das eingebettete Modul vereint die Kommunikations-, Computer- und Video-Subsysteme Ihres unbemannten Systems in einem einzigen SWaP-optimierten Paket.
Anwendung
Durch die Integration des eingebetteten IP-MESH-Moduls FD-7800 in Ihre unbemannten Systeme und Sensoren erweitert jedes System mit einem eingebetteten Modul das MANET überallhin.Es ermöglicht Benutzern den Zugriff auf Video- und Sensordaten - von jedem Knoten aus überallGleichzeitig können unbemannte Plattformen und Sensoren verschiedener Hersteller nun über ein gemeinsames Netzwerk kommunizieren, wodurch die Produkte mehr Leistungschancen erhalten.
Eigenschaften
Für Fernstrecken von Luft zu Boden 10 km und NLSO 1-3 km drahtloses Video, Datenübertragung
Unterstützung der mobilen Übertragung ohne Sichtweite (NLOS)
FHSS innerhalb der Bands und über die Bands hinweg zur Störungshemmung
Kleine Abmessungen, leichtes Gewicht, einfach zu installieren
Hochintegrierte modulare Kombinationskonstruktion
RJ45/TTL/RS232/RS485/RS422/SBUS (anpassen)
Software definiert, einfacher Betrieb der Webseite
MESH Netzwerk-Management-Software zur echten Überwachung der SNR, RSSI, Topologie und Entfernung zwischen Knoten.
Das API-Dokument ist für die Integration in die Plattform von Drittanbietern verfügbar
Spezifikation
| Technologie | Drahtlos auf Basis des TD-LTE-Technologie-Standards |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
| Datenrate | Maximal 120 Mbps ((Uplink und Downlink) |
| Kommunikationsbereich | Luft-Boden 10 km NLOS Boden zu Boden 1-3 km |
| Knoten | 32 Knoten |
| MIMO | 2x2 MIMO |
| HF-Leistung | 23dBm±2 (2w, 5w oder 10w auf Anfrage) |
| Verzögerung | End-zu-End≤5 bis 15 ms |
| Modulation | Adaptive QPSK, 16QAM, 64QAM |
| Verstörungssicherung | FHSS ((Frequenzsprung-Spread-Spektrum) |
| Bandbreite | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
| Stromverbrauch | 5 Watt |
| Leistungsaufnahme | DC5-32V |
| Abmessung | 72*60*10 mm |
| Gewicht | 33 g |
| Doppelbandfrequenz | 1.4G: 1420 MHz bis 1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 x IPX |
| LAN-Anschluss | 3x Ethernet-Anschluss |
| Wieart | 2xCOMUART |
Video
|
|
