| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-7800 |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T |

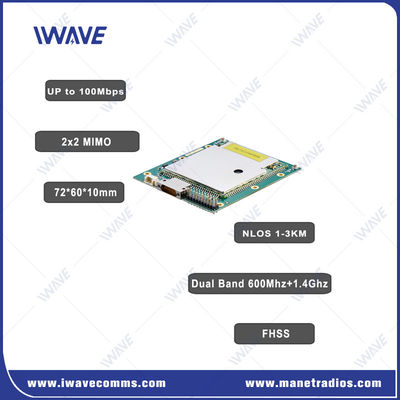

100 Mbps IP MESH-Modul für Video- und Telemetriedaten
Beschreibung
Der neue MIMO Digital Data Link ist ein Miniatur-OEM, Dual-Band, hohe Leistung,2x2 MIMO drahtlose OEM-Lösung, die die für komplexe datenintensive Anwendungen benötigte Bandbreite von 100 Mbps und die Reichweite von LOS 10 km und NLOS 1-3 km bietetDie MIMO FD-7800 verfügt über das beste Frequenzhoppende Spektrum (FHSS) für Immunität gegen Lärm und Störungen.Außerdem wird das von IWAVE-Teams unabhängig entwickelte zweischichtige hochdynamische Netzwerkprotokoll übernommen, um eine gute Anpassungsfähigkeit an drahtlose Netzwerkumgebungen zu erreichen., dynamische Netzwerkleistung und Übertragungsmöglichkeiten. Der FD-7800 sorgt für eine sichere und gleichzeitige Ethernet- und Serial Data-Kommunikation.
Eigenschaften
Die Vernetzung ist flexibler und unterstützt sowohl dynamisch selbstorganisierende als auch statische Vernetzung.
FD-7800 ist ein drahtloses Übertragungsprodukt, das von IWAVE entwickelt wurde, basierend auf einem ausgereiften SOC-Chipsatz, der eine Miniatur-OEM-Lösung mit hoher Leistung und 2X2 MIMO-Wireless-OEM-Lösung ist.
Neben der Unterstützung des MIMO-Modus verwendet der FD-7800 auch die CA-Technologie (Carrier Aggregation) von LTE-A. Der FD-7800 unterstützt zwei Träger und kann eine maximale Betriebsbandbreite von 40MHz: 2X20MHz unterstützen.
Im Vergleich zum MIMO-Modus hat der CA-Modus keine Einschränkungen hinsichtlich der Anlagestätte und des Abstands zwischen den Antennen der Geräte.die Bereitstellung flexibler und einfacher zu gestalten, um eine Datenübertragung mit hoher Bandbreite zu erreichen.
Diese robuste digitale Datenverbindung bietet eine robuste und sichere Verbindung im Frequenzband von 600 MHz und 1,4G
Unterstützt Ethernet- und Full-Duplex-Datenübertragung.
Anwendung
Ethernet-Wireless-Erweiterung
Drahtlose Telemetrie
Wireless Video
Kontrollsysteme
Spezifikation
| Wireless | |
| Technologie | Drahtlos auf Basis des TD-LTE-Technologie-Standards |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
| Datenrate | Maximal 120 Mbps ((Uplink und Downlink) |
| Kommunikationsbereich | Luft-Boden 10 km NLOS Boden zu Boden 1-3 km |
| Knoten | 32 Knoten |
| MIMO | 2x2 MIMO |
| HF-Leistung | 23dBm±2 (2w, 5w oder 10w auf Anfrage) |
| Verzögerung | End-zu-End≤5 bis 15 ms |
| Modulation | Adaptive QPSK, 16QAM, 64QAM |
| Verstörungssicherung | FHSS ((Frequenzsprung-Spread-Spektrum) |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Stromverbrauch | 5 Watt |
| Leistungsaufnahme | DC5-32V |
| Abmessung | 72*60*10 mm |
| Gewicht | 33 g |
| Seriendaten | RS232/TTL |
| Kommunikation | Full-Duplex-Kommunikation |
| Anstieg und Abstieg | 2D3U/3D2U/4D1U/1D4U |
| Automatische Rekonstruktion | Automatische Wiederherstellung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
| Doppelbandfrequenz | 1.4G: 1420 MHz bis 1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |

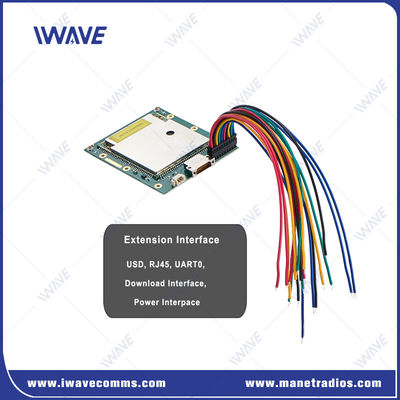

| Schnittstelle | |
| RF | 2 x SMA |
| LAN-Anschluss | 2x Ethernet-Anschluss |
| Wieart | 1xCOMUART TTL-Level 3,3 V, 1 Startbit, 8 Datenbits, 1 Stopbit, keine Paritätsprüfung Baudrate: 115200bps (Standard) (57600, 38400, 19200, 9600 konfigurierbar) |
| Leistungsaufnahme | 1xDC-Eingang: DC5-32V |
| Empfindlichkeit | |
| 1.4 GHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20Mhz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Umwelt | |
| Betriebstemperatur | -40°C bis +80°C |
