| Markenbezeichnung: | IWAVE |
| Modellnummer: | FPM-8416S |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

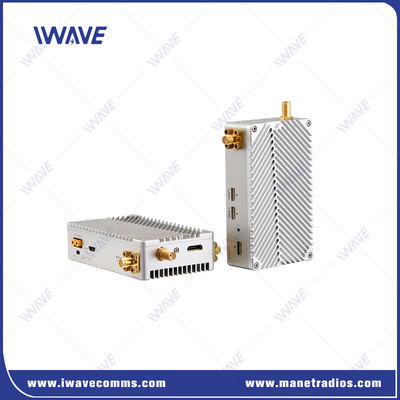

16 km SDI HDMI Full HD Digital Bildübertragungssystem mit Mavlink Telemetrie
Beschreibung
Das FPM-8416S Digital Image Transmission System ist ein 14-16 km langes Full HD UAV-Video-Verbindungssystem auf Basis der COFDM-Technologie.Es überträgt 1080P 30fps Video-Stream bei 80ms niedrige Latenz und 720P 60fps Video-Stream bei 50ms LatenzDie IWAVE FHSS-Technologie sorgt dafür, dass die Frequenzbänder am wenigsten gestört werden.
Neben dem Video-Stream ermöglicht die FPM-8416S-Drohnen-Video-Verbindung auch die Übertragung von Flugsteuerungsdaten bis zu 16 km mit Video-Stream.Es funktioniert gut mit Pixhawk Mission Planner und QGround.
Die Luft-Einheit von FPM-8416S ist nur 130gramm (4,6oz).
Wesentliche Merkmale
● HDMI- und SDI-Eingabe und Ausgabe ● 1*100Mbps Ethernet-Port für die TCPIP/UDP-Datenübertragung ● Fernbedienung |  |
FPM-8416S UAV Video Link hat zwei bidirektionale Serienanschlüsse für die Verbindung mit Pixhawk.So können Sie FPM-8416S verwenden, um gleichzeitig Video von der Drohne zu erhalten und die Drohne über Mission Planner und QGround am Boden zu steuern..
● 800Mhz und 1,4G-Bandbetrieb
Zwei Frequenzoptionen 800MHz und 1.4GHz, damit Sie die 2,4Ghz-Signalüberlastung vermeiden können.
● Codiertes orthogonales Frequenzteilungs-Multiplex (COFDM)
Wirksam beseitigen Multi-Path-Störungen bei der Fernübertragung und ermöglichen FPM-8416S Drohnen Videoübertragung Link hat starke Stabilität für die lange Strecke.
● FHSS für die Störungsbekämpfung
Was die Frequenzsprungfunktion betrifft, hat das IWAVE-Team seinen eigenen Algorithmus und Mechanismus.
Während des Betriebs berechnet und bewertet der UAV-Digitalvideotransmitter FPM-8416S intern die aktuelle Verbindung anhand von Faktoren wie empfangener Signalstärke RSRP, Signal-Rausch-Verhältnis SNR,und Bitfehlerrate SERWenn die Beurteilungsbedingung erfüllt ist, wird es ein Frequenzspringen durchführen und aus der Liste einen optimalen Frequenzpunkt auswählen.
● Verschlüsselte Übertragung
FPM-8416S UAV Video-Verbindung verwendet AES128 für die Video-Verschlüsselung, um zu vermeiden, dass jemand Ihren Video-Stream ohne Genehmigung abfangen.
Verschiedene Häfen
FPM-8416S digitale Drohnen-Video-Verbindung ist mit HDMI-Anschluss, SDI-Anschluss,zwei LAN-Ports und einen bidirektionalen seriellen Port, über den Benutzer einen Full-HD-Video-Stream erhalten und den Flug mit Pixhawk gleichzeitig steuern können.
Anwendung
Drahtlose Drohnen-Videotransmitter sind die "Augen"-Drohnenpiloten für kritische Anwendungen wie Geheimdienst-, Überwachungs- und Aufklärungsdienste, die Live-HD-Videos übertragen müssen, um schnell zu reagieren.Außerdem..., COFDM-Video-Sender für UAV spielen auch eine wichtige Rolle in der Prozessindustrie und Bergbau, Drohnenlieferung, Infrastrukturinspektionen und Ersthelfern, um schnellere, effizientere Entscheidungen zu treffen.
Spezifikation
| 800 MHz | 806 bis 826 MHz | |
| 1.4 GHz | 1428 bis 1448 MHz | |
| Bandbreite | 8MHz | |
| HF-Leistung | 00,6 Watt | |
| Übertragungsbereich | 800 MHz: 16 km1400 MHz: 14 km | |

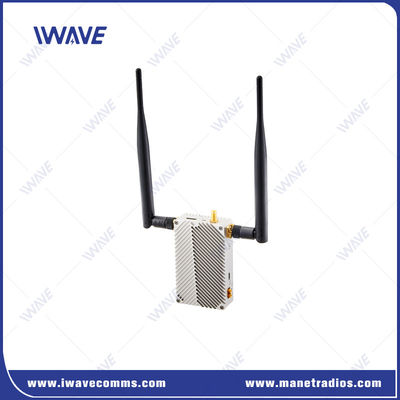

| Antenne | 800 MHz | TX: Omni-Antenne/Länge von 25 cm/2 dB RX: Omni-Antenne/Länge von 60 cm/6 dB |
| 1.4 GHz | TX: Omni-Antenne / 35cm Länge / 3,5 dB RX: Omni-Antenne/Länge von 60 cm/5 dB | |
| Übertragungsrate | 3 Mbps (HDMI- oder SDI-Video-Stream, Ethernet-Signal und serielle Datenfreigabe) | |
| Baud-Rate | 115200bps (Verstellbar) | |
| Empfindlichkeit | -106@4Mhz | |
| Wireless-Fehltoleranz-Algorithmus | Wireless Baseband FEC Vorwärtsfehlerkorrektur / Video Codec Super Fehlerkorrektur | |
| End-to-End-Latenz | Verzögerung der Codierung + Übertragung + Decodierung720P/60 <50 ms1080P/60 <80 ms | |
| Link Wiederaufbauzeit | < 1 s | |
| Modulation | Aufwärts-QPSK/Abwärts-QPSK | |
| Komprimierung von Videos | H.264 | |
| Farbraum für Videos | 4:2:0 (Option 4:2Die Kommission | |
| Verschlüsselung | AES128 | |
| Startzeit | 15er | |
| Macht | Dies ist der Fall. | |
| Schnittstelle | Schnittstellen auf Tx und Rx sind gleich ●Video-Eingang/Ausgang: Mini HDMI × 1 ●Video-Eingang/Ausgang: SDI (SMA) × 1 ●Schnittstelle für die Energieeinführung × 1 ●Antennenoberfläche: SMA×2 ●Serielle × 1: (Spannung: +-13V(RS232), 0 ~ 3.3V ((TTL) ●Ethernet: 100 Mbps x 3 | |
| Indikatoren | ●Macht ●Drahtlose Verbindung ●Einstellungsanzeige | |
| Stromverbrauch | Zuverlässigkeit Rx: 6 W | |
| Temperatur | ●Arbeitszeit: -40 ~ + 85°C ● Aufbewahrung: -55 ~ +100°C | |
| Abmessung | Tx/Rx: 93 x 55,5 x 23,5 mm | |
| Gewicht | Tx/Rx: 130 g | |
| Metallgehäuse | CNC-Technologie/Doppel-Aluminium-Legierungshülle | |
| Doppel-Aluminium-Legierung | ||
| Anodisierungsfahrzeuge | ||
- Ich weiß.
|
|
