| Markenbezeichnung: | IWAVE |
| Modellnummer: | FIM-2450 |
| MOQ: | 1 Satz |
| Lieferzeit: | 7-14 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, MoneyGram |

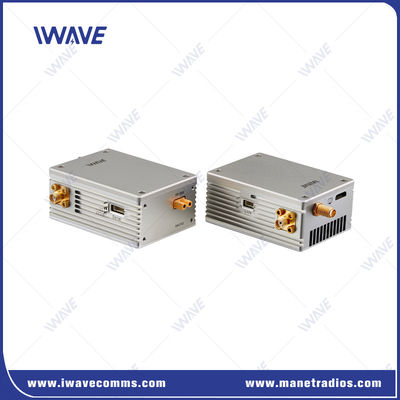

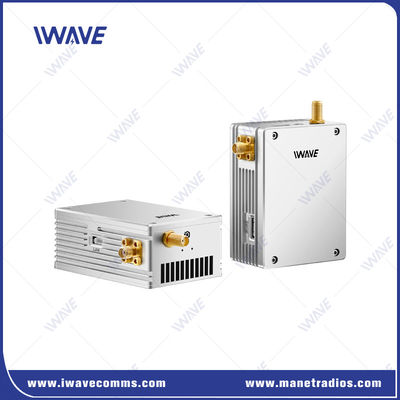

2.4GHz 50km UAV/FPV/Fixed Wing Drone Wireless HDMI COFDM Sender Empfänger
Das Advanced Mini Link System (FIM-2450) ist ein fortschrittliches digitales Daten- und Videolink-System, das für Mini-UAVs und kleinere taktische UAS sowie UGVs entwickelt wurde.es ist ideal für solche Plattformen mit strengeren SWaP-Anforderungen.
Das offene Architektursystem ermöglicht Full-Duplex-Breitband, Fehlerkorrekturtechniken und hohe Kommunikationsgeschwindigkeit, mit der Möglichkeit, Echtzeit-Videobilder, LAN- und serielle Daten zu downlinken,und Informationen aus einer Vielzahl von SensorenMit hoher Spektraleffizienz und Datenrate-Selektivität ermöglicht das System mehrere unbemannte Flugzeuge in der Nähe desselben Luftraums.
Mit einer Reichweite von bis zu 50 km ist die FIM-2450 ideal für erweiterte UAV- und UGV-Missionen, einschließlich der Aufklärung des Schlachtfelds und der Erkennung von IED.
Frequenzoption
| 2.3 GHz | 2304 ~ 2390 MHz |
| 2.4 GHz | 2402 bis 2482 MHz |
| 2.5 GHz | 2500 bis 2570 MHz |
Eigenschaften
|
|
Anwendung:

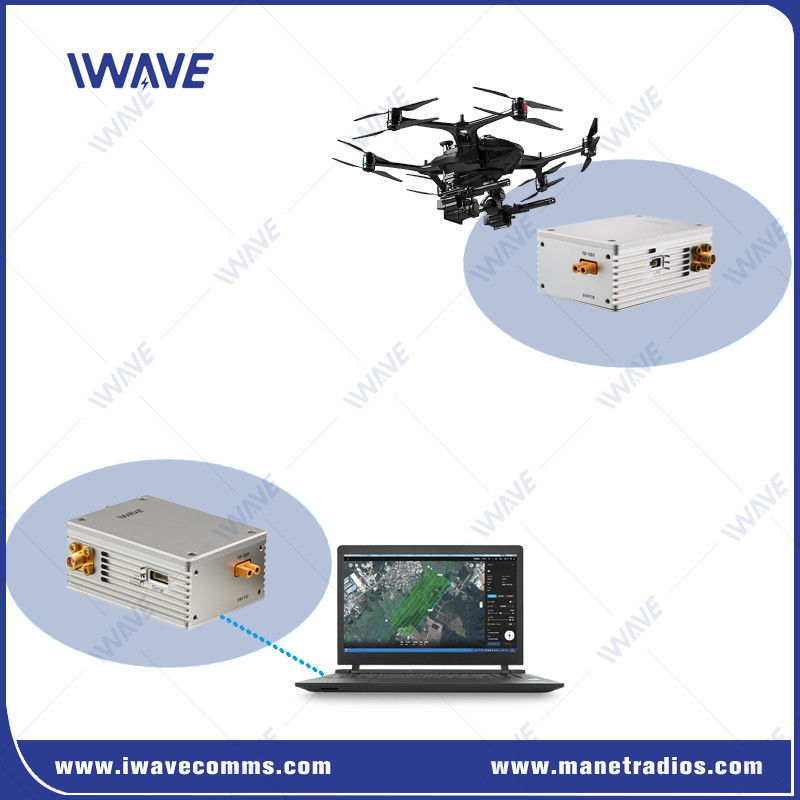

Komponenten: Integrierte Lufttransmitter, Bodenempfänger und Richtantennen (z. B. hochgewinnende Parabolantennen für die Langstrecke).
Anwendungen:
Strafverfolgung: Überwachung während der Operationen (z. B. Überwachung von Menschenmengen, Verfolgung von Verdächtigen).
Notfallreaktion: Live-Bildmaterial für Feuerwehr, Such- und Rettung.
Überwachung der Infrastruktur: Inspektion von Leitungen, Stromleitungen oder Katastrophengebieten.
Spezifikation
| Häufigkeit | 2.3 GHz | 2304 ~ 2390 MHz |
| 2.4 GHz | 2402 bis 2482 MHz | |
| 2.5 GHz | 2500 bis 2570 MHz | |
| Bandbreite | 2/4/8MHz | |
| HF-Leistung | 2W (Bi-Amp, 2W Spitzenleistung jedes Leistungsverstärkers) | |
| Übertragungsbereich | 50 km | |
| Übertragungsrate |
1.5/3/6Mbps (Video-Code-Stream und serielle Daten) Der beste Video-Stream: 2,5 Mbps |
|
| Baud-Rate | 115200 ((Anpassbar) | |
| Rx Empfindlichkeit | -100/-95/-90 dBm | |
| Wireless-Fehltoleranz-Algorithmus | Funkfreie Basisband-FEC-Vorwärtsfehlerkorrektur / Videocodec-Superfehlerkorrektur | |
| Videolatenz |
Verzögerung der Kodierung + Übertragung + Decodierung 720P/60 < 50 ms 1080P/60 < 80 ms |
|
| Link Wiederaufbauzeit | < 1 s | |
| Modulation | Aufwärts-QPSK/Abwärts-QPSK | |
| Video-Komprimierungsformat | H.264 | |
| Farbraum für Videos | 4:2:0 (Option 4:2Die Kommission | |
| Verschlüsselung | AES128 | |
| Startzeit | 25er | |
| Macht | DC-12V (10 ∼ 18 V) | |
| Schnittstelle |
Schnittstellen auf Tx und Rx sind gleich
|
|
| Indikatoren |
|
|
| Stromverbrauch |
Zuverlässigkeit Rx: 6 W |
|
| Temperatur |
Arbeitszeit: -40 ~ + 85 °C Aufbewahrung: -55 ~ + 85°C |
|
| Abmessung | Tx/Rx: 73,8 x 54 x 31 mm | |
| Gewicht | Tx/Rx: 160 g | |
| Metallgehäuse | CNC-Technologie | |
| Doppel-Aluminium-Legierung | ||
| Anodisierungsfahrzeuge | ||
