| Markenbezeichnung: | IWAVE |
| Modellnummer: | Einheit für die Überwachung der Luftfahrt |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

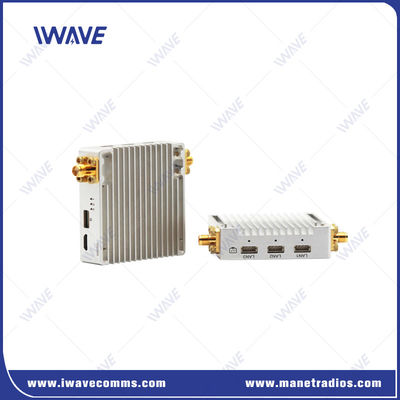

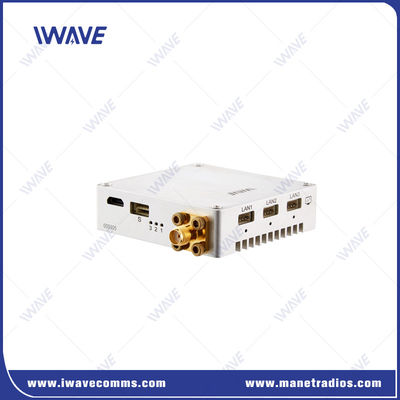

1.4GHz / 800Mhz 16km Drohnenkamera Sender TCPIP und UDP Langstrecken-HD-Video
Beschreibung
FNM-8416 UAV-Videotransmitter ist ein von Ende zu Ende verschlüsseltes Low-Latency-HD-Videotransmissionssystem für Drohnen mit COFDM-Technologie.Es bietet Full HD IP-Kamera Video-Link und eine bidirektionale Befehl und Steuerung Datenlink speziell für kommerzielle und industrielle Drohnen und autonome UAV-Systeme entwickelt. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAV, Drohnen und andere kritische Plattformen, die für Größe, Gewicht und Leistung (SWaP) sensibel sind.hohe Empfindlichkeit und hohe Durchsatzleistung für eine Reichweite von 14 bis 16 km Luft-Boden.
Wesentliche Merkmale
|
 |
Die leistungsarme HF-Lösung ((500 MW), die den fortschrittlichen Frequenz-Hopping-Algorithmus und die bemerkenswerte Anti-Interferenz-Technologie umfasst, macht die Kommunikationsdistanz bis zu 16 Kilometer.
Das IWAVE-Team hat seine eigenen Algorithmen und Mechanismen für Frequenzsprünge.
Während des Betriebs berechnet und bewertet die digitale Datenverbindung FNM-8416 intern die aktuelle Verbindung auf der Grundlage der empfangenen Signalstärke RSRP, des Signal-Rausch-Verhältnisses SNR,Bitfehlerrate SER und andere FaktorenWenn die Beurteilungsbedingung erfüllt ist, wird ein Frequenzsprung durchgeführt und aus der Liste ein optimaler Frequenzpunkt ausgewählt.
Wirksam beseitigen Multi-Path-Störungen bei Fernübertragung
Die N-LOS-Kommunikation liefert ein leistungsstarkes Funksignal, das gleichzeitig Störungen entgegenwirkt und blinde Punkte überwindet.
Verhindert schädliche Angriffe und unbefugten Zugriff auf Ihren Video-Feed in Echtzeit ohne Eingreifen des Betreibers.
FNM-8416 unterstützt UART-Daten-Eingabe und ist auch mit 3 LAN-Anschlüssen ausgestattet.Drohnen oder andere unbemannte Flugzeugplattformen mit PC an Bord, IP-Kamera oder andere IP-Nutzlasten.
Anwendung
FNM-8416 800Mhz und 1.4Ghz Datenverbindung ist als professionelle Sende- und Empfangsverbindung für Drohnen und UAVs für industrielle Anwendungen wie Luftkartierung,Routeninspektion und Schutz der Tierwelt Es wird mit einer brandneuen HF-Modulationstechnologie angewendet, die eine störungsfreie Fernkommunikation bei sehr geringer Übertragungsleistung unterstützt.
Spezifikation
| Spezifikationen | ||
| Häufigkeit | 800 MHz | 806 bis 826 MHz |
| 1.4 GHz | 1428 bis 1448 MHz | |
| Bandbreite | 8MHz | |
| HF-Leistung | 0.6watt ((Bi-Amp, 250mw Durchschnittsleistung jedes Leistungsverstärkers) | |
| Übertragungsbereich | 800 MHz: 16 km1400 MHz: 14 km | |
| Übertragungsrate | 6Mbps (Video Stream, Ethernet Signal und serieller Datenaustausch) Der beste Video Stream: 2,5Mbps | |
| Baud-Rate | 115200bps (Verstellbar) | |
| Rx Empfindlichkeit | -104/-99 dBm | |
| Algorithmus für Fehlerverträglichkeit | Wireless Base Band FEC Vorwärtsfehlerkorrektur | |
| Videolatenz | Das Video wird nicht komprimiert. | |
| Link Wiederaufbauzeit | < 1 s | |
| Modulation | Aufwärtslink QNSK/Abwärtslink QNSK | |
| Verschlüsselung | AES128 | |
| Startzeit | 15er | |
| Macht | Dies ist der Fall. | |
| Schnittstelle | 1Die Schnittstellen auf Tx und Rx sind gleich. 2. Video-Eingang/Ausgang: Ethernet × 3 3. Strom-Eingabe-Schnittstelle × 1 4Antennenoberfläche: SMA × 2 5. Serienx1: (Spannung:±13V(RS232), 0~3.3V(TTL) |
|
| Indikatoren | 1Macht. 2. Ethernet-Statusindikator 3Wireless Connection Setup Indikator x 3 |
|
| Stromverbrauch | Tx: 5WRx: 3,5 W | |
| Temperatur | Arbeitszeit: -40 °C bis + 85 °C Lagerung: -55 °C bis + 85 °C | |
| Abmessung | Tx/Rx: 57 x 55,5 x 15,7 mm | |
| Gewicht | Tx/Rx: 65 g | |
| Entwurf | CNC-Technologie | |
| Doppel-Aluminium-Legierung | ||
| Anodisierungsfahrzeuge | ||
|
|
