| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-66MN |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

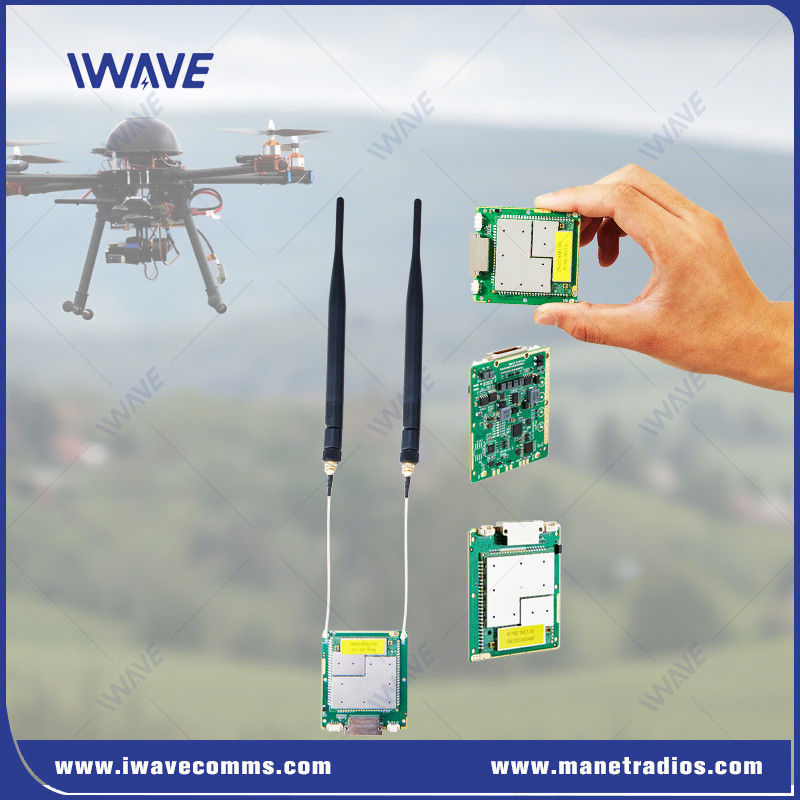

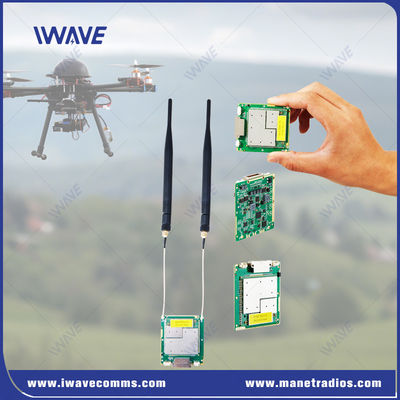

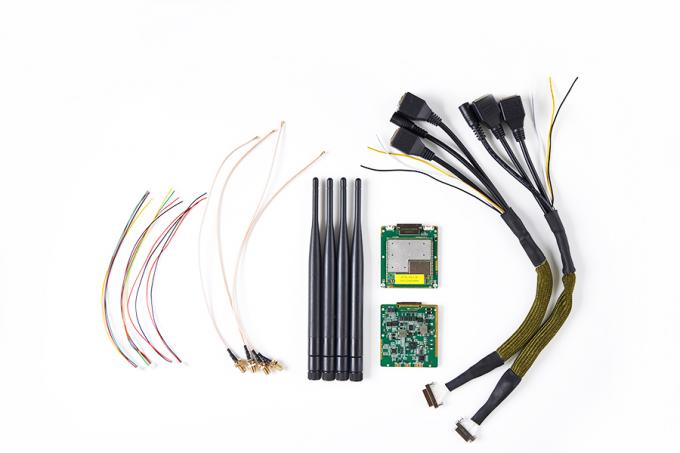

Nlos 3km Boden-zu-Boden-Robotisierung sichere drahtlose Daten- und Videoverbindungen
Einleitung
FDM-66MN nlos 1-3km unbemanntes System für Robotik-Telemetrie-Daten und HD-Video-Streaming.Erhalten Sie serielle Portinformationen über IP ermöglicht es einer Steuerstation, mehrere mobile Roboter zu steuernEs eignet sich besonders für den Einsatz bei schwärmenden Drohnen, UGV, unbemannten Fahrzeugen und anderen kurz- bis mittleren Reichweiten-Robotikanwendungen.
Die Größe von 60*55*5,7 mm macht es zum kleinsten OEM-Breitband-Radio-Modul und zum idealen Kandidaten für die Systemintegration in kleine unbemannte Systeme, um in anspruchsvollen Umgebungen zu arbeiten.Wie die Inspektion von Gebäuden oder Tunneln in Innenräumen.
Wesentliche Merkmale
Verbreitungsspektrum
Frequenzsprung-Spreadspectrum (FHSS), adaptive Modulation und adaptive Übertragungsaufnahme sind die beste Kombination für die Immunität gegen Geräusche und Störungen.
Software-Management und WebUI
FDM-66MN kann mit einer vollständigen installationsbasierten Softwareschnittstelle konfiguriert werden.Netzwerkinstellungen, Sicherheit, Überwachungstopologie, SNR, RSSI, Entfernung usw.

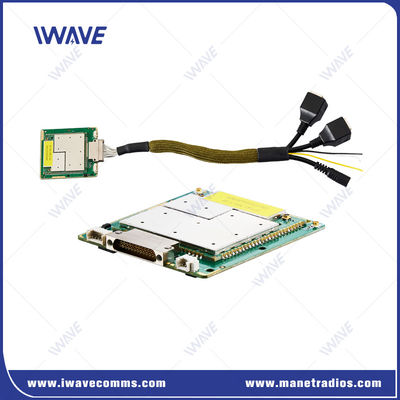

Das kleinste OME-Radio-Modul
Der FDM-66MN ist ein ultra-miniaturartiger digitaler Videoreceiver mit einer Größe von 60*55*5,7 mm und einem Gewicht von 26 Gramm.Die Mini-Größe macht es ideal für Gewicht und Raum empfindliche Anwendungen wie kleine Drohnen oder UGV Plattformen.
Verstellbare Übertragungsleistung
Ausgangsleistung von -40 dBm bis 25 dBm
Ein reichhaltiger Schnittstellenauswahlbereich
Breitstrom-Eingangsspannung
Breite Leistungseingabe DC5-32V zur Vermeidung des Ausbrennens bei falscher Spannung
Definition der Schnittstelle
| J30JZ Definition: | ||||||
| Ausrüstung | Name | Ausrüstung | Name | Name | Ausrüstung |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | - Das ist... | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | Dieselben Fahrzeugnummer | 22 | Schuh | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | Dieselben Fahrzeugnummer | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Anwendung
Das FDM-66MN ist ein kompaktes, leichtes und softwaredefiniertes Funkverbindungsmodul, das für eine zuverlässige Kommunikation in unbemannten Anwendungen, einschließlich BVLoS-Missionen, UGVs, Robotik, UAS und USVs, entwickelt wurde.Hochgeschwindigkeits-AnbieterDie FDM-66MN ermöglicht eine gleichzeitige hochwertige Duplexübertragung mehrerer Full-HD-Videofeeds, Steuerungssignale und Telemetrie-Daten.mit einer Leistung von mehr als 50 WAuch in schwierigen, nicht sichtbaren Umgebungen, wie beispielsweise in überfüllten städtischen Gebieten, gewährleistet sie eine zuverlässige Kommunikation über Entfernungen von bis zu 20 km..
Spezifikation
| Allgemeine | ||
| Technologie | Drahtlose Basis auf TD-LTE Drahtlose Technologiestandard | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128/256) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Adaptive durchschnittliche Verteilung der Systemdatenrate | ||
| Unterstützung der Benutzer bei der Festlegung der Geschwindigkeitsbegrenzung | ||
| Reichweite | 10 km bis 15 km (Luft-Boden) 500m-3km ((NLOS Boden zu Boden) |
|
| Kapazität | 16 Knoten | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Macht | 25 dBm±2 (2W oder 10W auf Anfrage) Alle Knoten stellen automatisch die Übertragungsleistung ein |
|
| Modulation | QPSK, 16QAM, 64QAM | |
| Verstörungssicherung | Automatisches Frequenzspringen im Kreuzband | |
| Stromverbrauch | Durchschnitt: 4-4,5 Watt Maximal: 8 Watt |
|
| Leistungsaufnahme | DC5V-32V | |
| Empfängerempfindlichkeit | Empfindlichkeit ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm (~ 5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Frequenzband | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Wireless | |||||||
| Kommunikationsmodus | Unicast, Multicast, Rundfunk | ||||||
| Übertragung | Voll-Duplex | ||||||
| Netzwerkmodus | Dynamische Routing | Automatische Aktualisierung von Routen auf der Grundlage von Echtzeitverbindungsbedingungen | |||||
| Netzwerksteuerung | Überwachung durch den Staat | Verbindungsstatus /rsrp/snr/Distanz/Auf- und Ableitungsdurchsatz | |||||
| Systemmanagement | WATCHDOG: Alle System-Einheiten können identifiziert werden, automatisch zurückgesetzt | ||||||
| Wiederübermittlung | L1 | Feststellen, ob auf der Grundlage der verschiedenen Daten, die übertragen werden, erneut übertragen werden soll (AM/UM); HARQ-Wiederübertragungen | |||||
| L2 | HARQ-Wiederübertragungen | ||||||
| Schnittstellen | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serienanschluss | 2x RS232 | |
| Leistungsaufnahme | 2* Leistungsaufnahme (alternativ) | |
| Steuerung der Datenübertragung | |||||
| Kommandooberfläche | AT-Befehlskonfiguration | Unterstützung von VCOM-Port/UART und anderen Ports für AT-Befehlskonfiguration | |||
| Konfigurationsmanagement | Unterstützung der Konfiguration über WEBUI, API und Software | ||||
| Betriebsmodus | TCP-Servermodus TCP-Clientmodus UDP-Modus UDP-Multikast MQTT Modbus |
●Wenn der Server als TCP-Server eingestellt ist, wartet der Serienanschlussserver auf die Computerverbindung. ●Wenn der Serialport-Server als TCP-Client eingestellt ist, startet er aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird. ●TCP-Server, TCP-Client, UDP, UDP-Multicast, TCP-Server/Client-Koexistenz, MQTT |
|||
| Baud-Rate | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Übertragung | Durchlaufmodus | ||||
| Protokoll | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 26 Gramm | |
| Abmessung | 60 x 55 x 5,7 mm | |
| Stabilität | MTBF≥10000hr | |
|
|
