| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6600 |

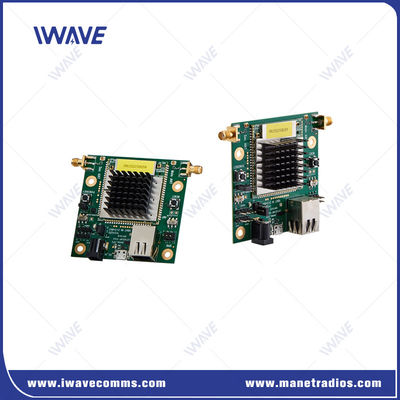

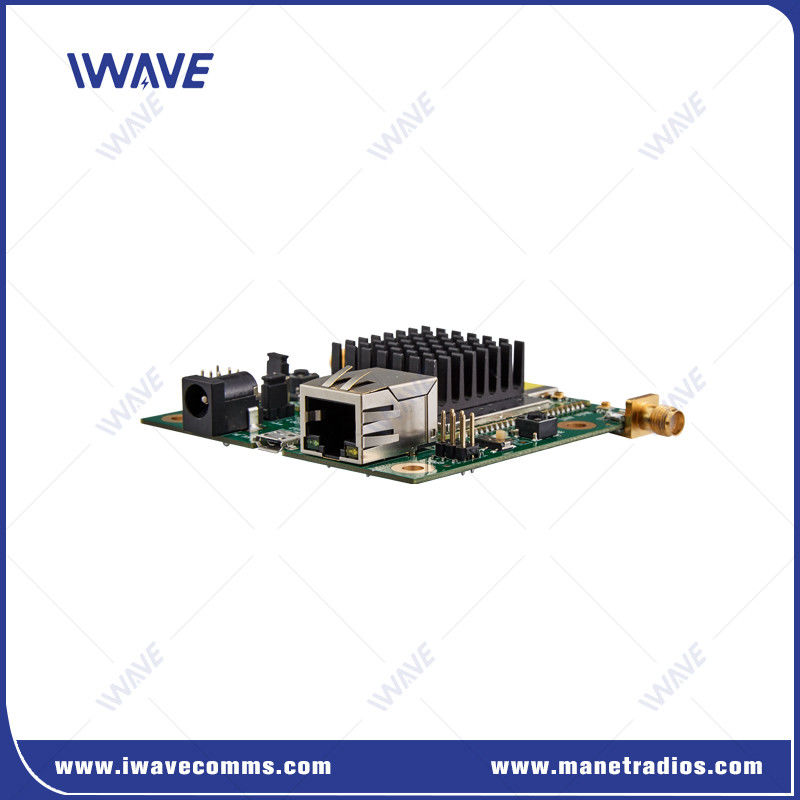

Wireless NLOS Breitband-Video-Datenübertragungs-PCB-Modul
Einleitung
FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module ist ein fortschrittliches Kommunikationsgerät, das auf die hohen Anforderungen moderner Industrieumgebungen zugeschnitten ist.Es ist so konzipiert, dass es eine nahtlose und robuste Verbindung für eine Vielzahl von Anwendungen bietet, die Echtzeit-Daten- und Videoübertragung erfordernDurch die Unterstützung mehrerer drahtloser Netzwerkprotokolle gewährleistet dieses Gerät einen zuverlässigen und effizienten Datenaustausch und ist damit ein integraler Bestandteil jeder industriellen Anlage.
Dieses Produkt verfügt über eine Reihe unterstützter Protokolle, einschließlich TCP/IP für die Standard-Netzwerkkommunikation, UDP für eine schnellere, verbindungslose Datenübertragung, DHCP für die dynamische Zuweisung von IP-Adressen,DNS für die Auflösung von Domainnamen, und HTTP/HTTPS für einen sicheren Webzugang.Die Vielseitigkeit der Protokollunterstützung stellt sicher, dass das Gerät sich reibungslos in bestehende Netzwerkinfrastrukturen integrieren und unterschiedliche Betriebsanforderungen erfüllen kann.
Wesentliche Merkmale
Verschlüsselung: AES 128-Bit für eine sichere Fernübertragung von Daten
Unterstützte Protokolle: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS zur Erleichterung drahtloser Netzwerkprotokolle
Zertifizierungen:MIC, CE zur Gewährleistung der Einhaltung und Sicherheit
Stromversorgung:5VDC zur Aufrechterhaltung eines zuverlässigen Betriebs
Antenntyp: AußenSMA-Anschluss
Anwendung des drahtlosen NLOS-Breitband-PCB-Moduls zur Übertragung von Videodaten
Überwachung und Sicherheit:Es wird häufig in Sicherheitssystemen zur Überwachung großer Gebiete wie Stadtzentren, Industrieparks, Flughäfen und Grenzen eingesetzt.Mehrere Kameras können Live-Video-Feeds an einen zentralen Kontrollraum übertragen, um die Situationsbewusstsein und Reaktionsfähigkeit zu verbessern.
Übertragung und Veranstaltungsberichterstattung:In der Rundfunkindustrie ermöglichen Point-to-Multipoint-Wireless-Systeme die Übertragung von Live-Videos von verschiedenen Orten an einem Ereignis (wie Sportstadien, Konzerte,(oder Konferenzen) zu einem Produktionsstudio oder einem Fernsehsender, die Echtzeit-Abdeckung und Produktion erleichtern.
Notruf:Bei Naturkatastrophen, Unfällen oder anderen Notfällen können Ersthelfer drahtlose Videoübertragung nutzen, um Echtzeit-Video-Feeds von Drohnen, Körperkameras,oder Fahrzeugkameras mit Kommandozentren, die eine schnellere Entscheidungsfindung und Koordinierung ermöglichen.
Spezifikation
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Sterntopologie, Punkt bis 17-Pint | |
| Energie | 25 dBm (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC5V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Wenn die Signalübertragung abgeschaltet wird, werden die Steuerungsdaten in Vorrang übertragen | |
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder FDM-6600-Knoten serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. | ||
| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
|
|
