| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-6100 |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
IP Mesh Oem Digital Data Link für die Übertragung von Video- und Steuerungsdaten

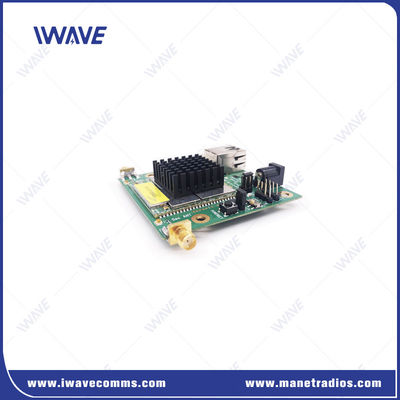

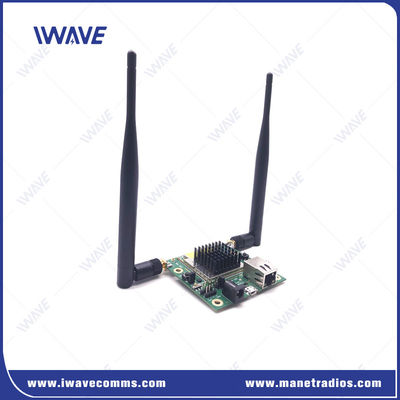

Der FD-6100 ist ein Miniatur-Tri-Band-OEM 800MHz, 1.4Ghz und 2.4Ghz MIMO Digital Data Link.
Es ist ideal für die Überwachung und Videoübertragung von UAVs (unbemannten Luftfahrzeugen) und UGVs (unbemannten Bodenfahrzeugen),IP Mesh-Funkgeräte bieten eine bewährte und flexible MANET-Lösung für die anspruchsvollsten Umgebungen.
Es bietet eine robuste und sichere Verbindung im gesamten Frequenzband von 800 MHz, 1,4 GHz und 2,4 GHz.Die FD-6100 übernimmt FHSS (Frequency Hopping Spread Spread Spectrum) und hohe Empfindlichkeit basierend auf TD-LTE-Technologie-Standard, um eine robuste HF-Leistung zu erzielen.
Die hohen Geschwindigkeiten und die langen Reichweiten des FD-6100 ermöglichen eine hochwertige drahtlose Video- und Telemetriekommunikation.
Wesentliche Merkmale
|
 |
Anwendung
FD-6100 ermöglicht die Selbstbildung und Selbstheilung von Mesh-Netzwerken, die Robustheit verbessern, die Reichweite erweitern und die Zusammenarbeit vereinfachen.Es ist ideal für Größe und Gewicht kritische UxV Anwendungen, die die SWaP einer Bare-board-Lösung für die Plattform- und Systemintegration bietet.
Ideal für die Nutzung bei Weitflächenabdeckung und Multi-Hop, mobile Anwendungen wie Robotik
Taktische Kommunikation
drahtlose Videoübertragung von unbemannten Landfahrzeugen
Spezifikation
| Allgemeine | ||
| Technik | MESH basiert auf dem TD-LTE-Wireless-Technologie-Standard | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km (Luft-Boden) 500m-3km (NLOS Boden-Boden) | |
| KAPITÄT | 16 Knoten | |
| Energie | 23 dBm±2 (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC12V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Höhere Priorität als der Netzwerkport ist, werden die Kontrolldaten vorrangig übermittelt |
|
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder Knoten FD-6100 serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuerung unterscheiden möchten, müssen Sie das Format selbst definieren. |
||
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
Video
|
|
