| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6802PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

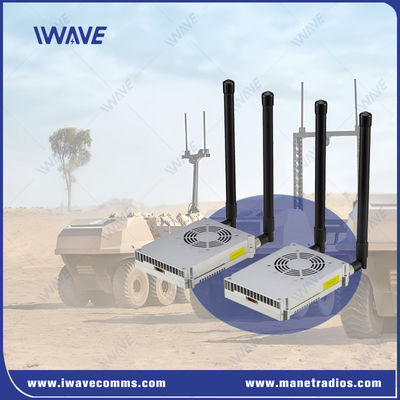

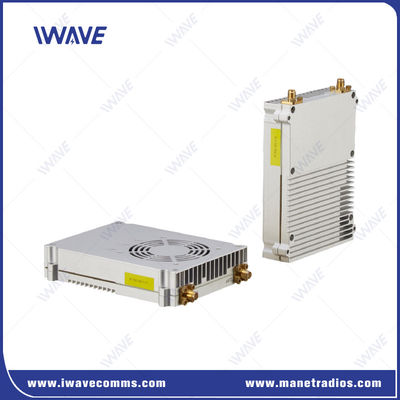

100 Mbps MIMO (((2x2) IP Digital Data Link für UGV und UAV für mehrere Kameras
Beschreibung
FDM-6802PTM ist ein drahtloses Übertragungsprodukt, das von IWAVE entwickelt wurde, basierend auf einem ausgereiften SOC-Chipsatz, 2 Watt Leistung, 2X2 MIMO. Es bietet drahtlose Kommunikationsverbindung von HD-Video,Daten und Serienkontrolldaten auf Basis von IP.
FDM-6802PTM basiert auf CA (Carrier Aggregation), MIMO-Technologien.Diese digitale Datenverbindung bietet eine robuste und sichere Verbindung im 600 MHz- und 1 MHz-Bereich..4G Frequenzband.FDM-6802PTM kanneine Echtzeit-HD-Video- und Breitband-Ethernet-Verbindung mit einer Übertragungsgeschwindigkeit von 100 Mbps bieten.
Es hat große Vorteile bei der Anwendung für VTOL/Fixed-Wing-Drohnen/Helikopter-Wireless-Übertragung mit nur 273 g Gewicht.
Wesentliche Merkmale
Bandbreite: 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Übertragungsleistung: 33 dBm
Unterstützung von Frequenzoptionen von 800 MHz/1,4 GHz
Luft-Boden-Reichweite von 50 km
NLOS 1km-5km Boden-Boden-Abstand
Automatische Leistungssteuerung
Automatische Frequenzpunktsteuerung
Ethernet-Kommunikation über die Schnittstelle J30
RS232-Kommunikation über die Schnittstelle J30
Abmessungen und Gewicht: W: 273g/D:130*100*25 mmmm
Anti-Störung: FHSS (Frequenzsprung-Spread-Spread)
FDM-6802PTM übernimmt den speziellen Algorithmus und Mechanismus des IWAVE-Teams, um eine Frequenzsprungfunktion zu erreichen.
Während der Arbeit berechnet und bewertet FDM-6802PTM intern die aktuelle Verbindung anhand von Faktoren wie empfangener Signalstärke RSRP, Signal-Rausch-Verhältnis SNR und Bit-Fehlerrate SER.Wenn die Voraussetzung für das Urteil erfüllt ist,, wird es Frequenzspringen durchführen und einen optimalen Frequenzpunkt aus der Liste auswählen.
Ob ein Frequenzsprung durchgeführt wird, hängt vom drahtlosen Zustand ab. Wenn der drahtlose Zustand gut ist, wird der Frequenzsprung nicht durchgeführt, bis die Urteilsbedingung erfüllt ist.
Anwendungen:
HD-Video und Datenübertragung:Gewährleistet stabile und sichere Kommunikationsverbindungen für Video-Streaming, Telemetrie und Steuerung.
Dynamische Netzwerkumgebungen:Ideal für schnell wechselnde, anspruchsvolle drahtlose Umgebungen.
Industrielle und taktische Verwendung:Unterstützt Anwendungen in Drohnen, autonomen Fahrzeugen und anderen kritischen Systemen, die eine robuste Fernkommunikation erfordern.
Spezifikation
|
Allgemeine |
Wireless |
|||
|
Technologie |
Drahtlos auf Basis von TD-LTE-Technologie-Standards |
Kommunikation |
1T1R |
|
|
Videoübertragung |
1080p HD-Videoübertragung, H.264/H.265 adaptiv |
IP-Datenübertragung |
Unterstützung der Datenübertragung auf Basis von IP-Paketen |
|
|
Verschlüsselung |
ZUC/SNOW3G/AES(128) Optionale Schicht-2 |
Datenverbindung |
Full-Duplex-Kommunikation |
|
|
Datenrate |
Maximal 100 Mbps ((Uplink und Downlink) |
Anstieg und Abstieg |
2D3U/3D2U/4D1U/1D4U |
|
|
Reichweite |
UGV: 5-10KM von Boden zu Boden ((LOS) |
Automatische Rekonstruktionskette |
Automatische Wiederherstellung der Verbindung nach Verknüpfungsausfall/Neue Bereitstellung des Netzwerks nach Verknüpfungsausfall |
|
|
Kapazität |
64 Knoten |
Empfindlichkeit |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Übertragungskraft |
2 Watt |
10 MHz |
-100 dBm |
|
|
Verzögerung |
Verzögerung der Luftoberfläche < 30 ms |
5 MHz |
- 96 dBm |
|
|
Modulation |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Verstörungssicherung |
Frequenzsprung und adaptive Modulation |
10 MHz |
-100 dBm |
|
|
Bandbreite |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
- 96 dBm |
|
|
Stromverbrauch |
30 Watt |
Frequenzoption |
||
|
Leistungsaufnahme |
Dies ist der Fall. |
1.4 GHz |
1420 MHz bis 1530 MHz |
|
|
Abmessung |
86*120*24,2 mm |
600 MHz |
634 MHz bis 674 MHz |
|
|
Mechanische |
||
|
Arbeitstemperatur |
-20°C bis +55°C |
|
|
Abmessung |
130*100*25mm ((Antenne nicht inbegriffen) |
|
|
Gewicht |
273 g |
|
|
Schnittstellen |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
Gemeinsam |
3xSerial Port |
1. DEBUG Serienanschluss |
|
Energie |
1xDC-Eingang |
Dies ist der Fall. |
|
Kommandooberfläche |
AT-Befehlskonfiguration |
API/HTTP/UART für die AT-Befehlkonfiguration |
|
Konfigurationsmanagement |
Unterstützung der Konfiguration über WEBUI, API und Managementsoftware |
|
|
Betriebsmodus |
TCP-Servermodus |
Wenn der Server als TCP-Server eingestellt ist, wartet der serielle Port-Server auf die Computerverbindung.
lWenn als TCP-Client eingestellt, initiiert der Serienport-Server aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird.
lTCP-Server, TCP-Client, UDP, UDP-Multicast, TCP-Server/Client-Koexistenz, MQTT
|
|
Baud-Rate |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokoll |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Durchlaufmodus |
|
|
Systemmanagement |
Unterstützt die WATCHDOG-Funktion, alle System-Einnahmen können identifiziert und automatisch zurückgesetzt werden |
|
|
|
