| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-605PTM |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

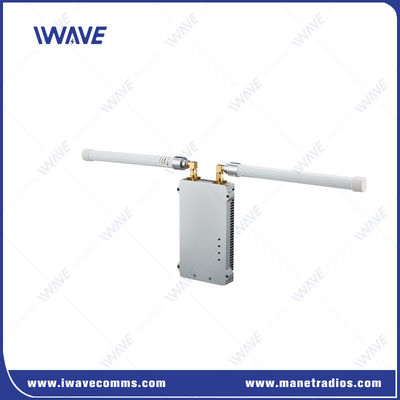

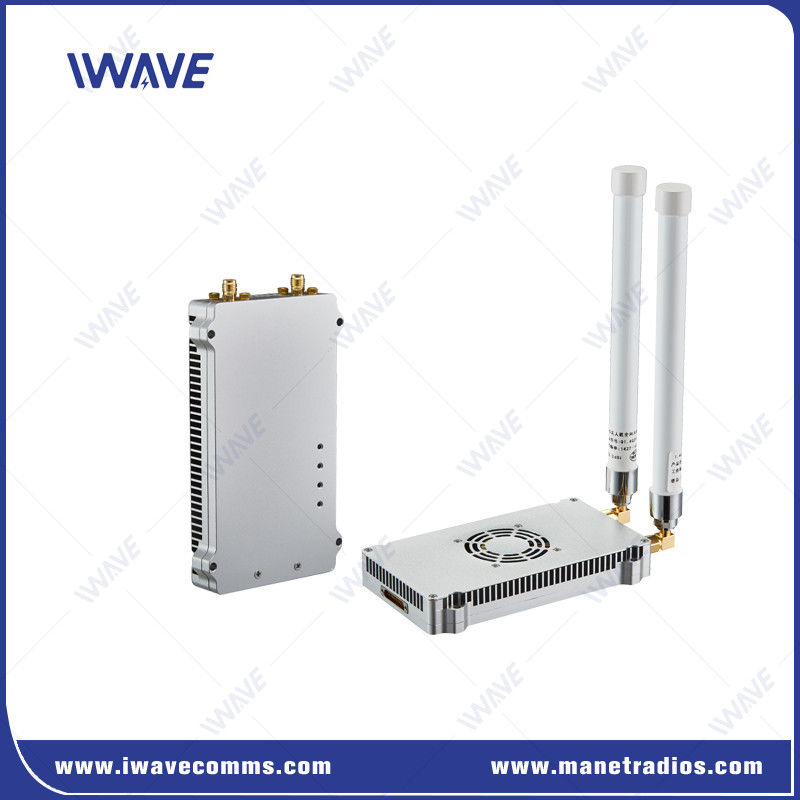

2 Watt 2*2 MIMO Breitband IP-Punkt-Mehrpunktverbindung für unbemannte Systeme
Beschreibung
Das FDM-605PTM ist eine hochmoderne Netzwerkplatine, die für Fernvideos und Daten-Downlink-Anwendungen entwickelt wurde und robuste Leistung in anspruchsvollen Non-Line-of-Sight (NLOS) -Umgebungen bietet.Speziell auf unbemannte Bagger zugeschnittenDiese Lösung gewährleistet eine nahtlose Kommunikation über Entfernungen von 1-5 km in Wäldern, rauen Geländen und städtischen Umgebungen.
Wesentliche Merkmale
|
Vorteilhafte Technologie
Automatische Leistungssteuerung
Die Übertragungsleistung jedes Knotenpunkts wird automatisch entsprechend seiner Signalklasse eingestellt und gesteuert.
Automatische Frequenzsteuerung
Wenn die vorgespeicherten Frequenzpunkte nicht für die Netzwerkbereitstellung geeignet sind, wird der Netzwerk-Sender, der das Netzwerk installiert, die vorgespeicherten Frequenzpunkte vor dem letzten Herunterfahren nutzen.Es wird automatisch versucht, andere verfügbare Frequenzpunkte für die Netzwerkanbindung zu nutzen..
Anwendungen:
Unbemannte Industrieanlagen
Ermöglicht Echtzeit-Videoüberwachung und Datenübertragung für Bagger, Traktoren, Krane und Fahrzeuge, wodurch die Betriebseffizienz und Sicherheit verbessert werden.
Drahtlose Übertragung in schwierigen Umgebungen
für NLOS-Operationen in Gebieten mit dichten Hindernissen oder rauen Bedingungen ausgelegt.
Kritische private Netzwerke
Ideal für den Aufbau sicherer Kommunikationsverbindungen in industriellen und taktischen Operationen, um einen ununterbrochenen Datenfluss zu gewährleisten.
Fernsteuerung und Überwachung
Bietet eine lange Reichweite, sichere und schnelle Vernetzung und ermöglicht Fernbetrieb und Überwachung.
Hohe Bandbreite:Wirkt effizient mit Video- und Datenkommunikation mit geringer Latenzzeit.
Antimistörung:Fortgeschrittene FHSS und adaptive Modulation sorgen für einen unterbrechungsfreien Betrieb in schwierigen HF-Umgebungen.
Plug-and-Play:Vereinfacht die Bereitstellung mit automatischer Konfiguration und dynamischer Vernetzung.
Langlebig und flexibel:Die Flugzeugsteckeroberfläche des J30 und mehrere Kommunikationsoptionen machen es für verschiedene robuste Anwendungen geeignet.
Spezifikation
|
Allgemeine |
Mechanische |
||
| Technik | Wireless auf Basis der TD-LTE-Zugangstechnologie | TEMPERATUR | -20+55 |
| Verschlüsselung | ZUC/SNOW3G/AES (128/256) OptionalLayer-2-Verschlüsselung | DIMENSIONEN | 116 x 70 x 17 mm |
| DATE RATE | 30 Mbps | Gewicht | 100 g |
| Empfindlichkeit | -103 dBm | ||
| Zulassungsbereich | 50 km (Luft-Boden) | Die Kommission | Silberanodisiertes Aluminium |
| Modus | Punkt zu mehreren Punkten | Anbau | An Bord |
| MIMO | 2x2 MIMO |
Energie |
|
| Modulation | QPSK, 16QAM, 64QAM | ||
| HF-Leistung | 33 dBm | Spannung | Gleichspannung 12V |
| LATENZ | End bis END: 60 bis 80 ms | Stromverbrauch | 11 Watt |
| Anti-JAM | Automatisches Frequenzspringen | ||
|
Häufigkeit |
Schnittstellen |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| Leistungseingang | 1xJ30 | ||
| TTL-Daten | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
Gemeinsam |
|
| Elektrische Ebene | 3.3V und kompatibel mit 2.85V |
| Kontrolldaten | RS232 |
| Baud-Rate | 115200bps |
| Übertragung | Durchlaufmodus |
| Prioritätsstufe | Höhere Priorität als der NetzwerkanschlussWenn die Signalübertragung gesperrt ist, werden die Steuerungsdaten in Priorität übertragen |
| Anmerkung: 1Die Datenübertragung und -empfang werden im Netzwerk ausgestrahlt. Nach erfolgreicher Vernetzung kann jedes FDM-605PTM-Gerät serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuern unterscheiden möchten, müssen Sie das Format selbst definieren. |
|
|
Empfindlichkeit |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
|
|
