| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-6700WG |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

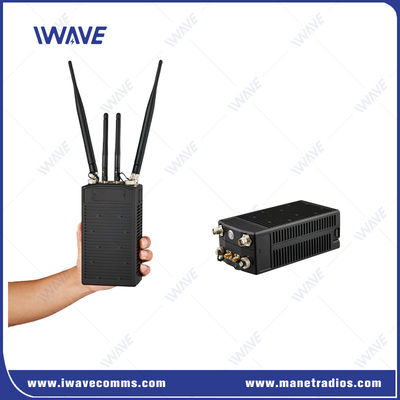

4G und WIFI Handheld IP Mesh Smart Radio für die Videoübertragung in NLOS
FD-6700WG ist ein drahtloses Übertragungsprodukt, das auf einem ausgereiften SOC-Chipsatz basiert und die Datenübertragung mit MESH Ethernet mit 30 Mbps unterstützt.OFDM- und MIMO-Technologien.

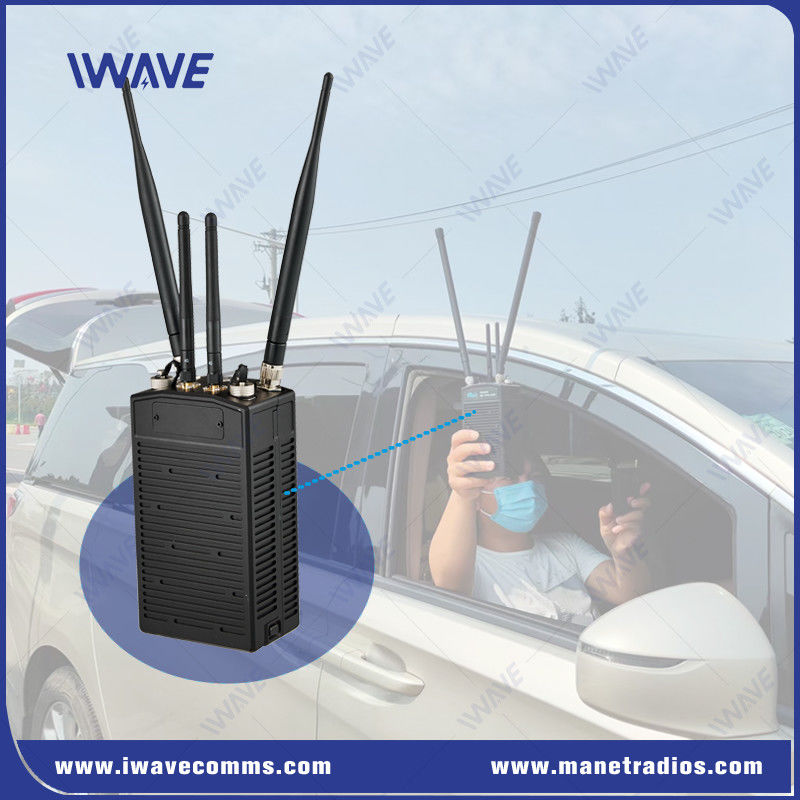

Es hat eine Handheld-Konstruktion, die für einzelne Kampfpersonen bequem ist, um besser in die Front zu dringen.die für verschiedene Endgeräte bequem zugänglich istDie 4G-Full-Netcom-Funktion ermöglicht die Fernübertragung, Überwachung, Befehl und Versand von Daten im Hauptquartier.
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
Wesentliche Merkmale
800Mhz/1.4Ghz/2.4Ghz, die von der Software ausgewählt werden können, hängen von Ihrer Anwendung ab.
Eine Sprungdistanz von bis zu 17 km Das Kettennetzwerk kann längere Entfernungen erreichen ((50KM).
Es ist mit einer Batterie mit großer Kapazität ausgestattet, mit einer langen Akkulaufzeit und kann 10 Stunden kontinuierlich arbeiten. Die Batteriekapazität beträgt 5400mAh/55,5Wh
Nach den Kanalbedingungen wird die Sende- und Empfangsleistung anpassungsfähig angepasst, um den Stromverbrauch und die Netzwerkinterferenzen zu reduzieren. Es nimmt die automatische Frequenzsprungtechnologie für Anti-Interferenz an, die den Systemstromverbrauch und die Größe des Moduls erheblich reduziert.
Die Topologie kann zwischen linearen, Stern- und Mesh-Topologien oder mehreren Topologien gewechselt werden, die koexistieren.
Das FD-6700WG kann problemlos mit anderen IWAVE-IP-MESH-Geräten wie Hochleistungsfahrzeugtypen, Luftfahrzeugtypen und UGV-Mount-IP-MESH-Radios zusammenarbeiten, um ein großes Kommunikationsnetzwerk zu bilden. |
|
MESH-Netzwerkmanagementsoftware
IWAVE selbst entwickelte MESH Netzwerkmanagement Software ist eine Windows-basierte Software Suite.Verwaltung und Integration von IWAE IP MESH-Übertragungsgeräten. Mit ihm können Sie in Echtzeit die Topologie, RSRP, SNR, Entfernung, IP-Adresse und andere Informationen aller Knoten erhalten..Von der Software aus können Sie die Einstellungen nach Ihren Anforderungen konfigurieren, wie Arbeitsfrequenz, Bandbreite, IP-Adresse, dynamische Topologie, Echtzeitdistanz zwischen Knoten, Algorithmus-Einstellung,Verhältnis von Unterrahmen nach oben nach unten, AT-Befehle usw.
Anwendung
Videoübertragung in Echtzeit: Ideal für Überwachungs-, Überwachungs- und Sicherheitsanwendungen, die Live-Video-Feeds in komplexen Umgebungen erfordern.
Drohnen und Robotik: Perfekt für das Kommando und die Steuerung unbemannter Systeme, die die Fernbedienung und Überwachung von Drohnen, UGVs und anderen Robotern ermöglichen.
Mobilfunküberwachung: UnterstützungFahrzeugmontiertoderManpackKonfigurationen für vielseitige, mobile Überwachungslösungen.
Kommunikation außerhalb der Sichtlinie: Ermöglicht eine zuverlässige Kommunikation, auch wenn die direkte Sicht verhindert ist, was es für städtische, bergige oder Innenanwendungen ideal macht.
Spezifikation
| Allgemeine | Mechanische | ||
| Wireless | MESH (basiert auf TD-LTE-Terminalzugangstechnologie) | TEMPERATUR | -25 °C bis +75 °C |
| Vernetzung | Maschen | Verpackung | IP65 |
| Modulation | Einheitliche Datenbank für die Bereitstellung von Daten | DIMENSIONEN | 175*90*60 mm |
| Verschlüsselung | ZUC/SNOW3G/AES ((128/256) OptionalLayer-2 | Gewicht | 10,3 kg |
| Datenrate | 30 Mbps | Die Kommission | Schwarzes, anodiertes Aluminium |
| Empfindlichkeit | -103 dBm/10MHz | Anbau | Handgeführtes Muster |
| Bandbreite | 1.4MHz/3MHz/5MHz/10MHz/20MHz (verstellbar) | FREQUENZ (softwareauswählbar) | |
| Zulassungsbereich | 1km-3km (LOS) /500m~1km (NLOS) | 1.4 GHz | 1427.9-1467.9MHz |
| KNODE | 32 | 800 MHz | 806-826 MHz |
| MIMO | Raum-Zeit-Codierung, TX/RX Eigen-Beamforming | 2.4 GHz | 2401.5-2481,5 MHz |
| Energie | 25 dBm | Energie | |
| Verzögerung der Luftschnittstelle | ≤ 200 ms | Spannung | DC12V |
| Verzögerung der Luftschnittstelle | ≤ 200 ms | Spannung | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | Lebensdauer der Batterie | 10 Stunden (externe Batterie) |
| Anti-Interferenz | Frequenzspringen innerhalb des Arbeitsfrequenzbandes | Schnittstellen | |
| Zeit für die Vernetzung | < 1 min | RF | 2 x TNC2 x SMS ((4G + WIFI Ant) |
| Startzeit | < 30 Jahre | ETHERNET | 1xEthernet |
| 4G | 4G-Fullnetz | Energie | Gleichstrom-Eingang |
| Zeit für Netzwerke | <1min ((stabile Verbindung) | ||
| Empfindlichkeit | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
