| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-6680 |
| MOQ: | 2units |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
Ethernet und Full Duplex TTL Serial Wireless Datenverbindung für unbemannte Systeme
Beschreibung

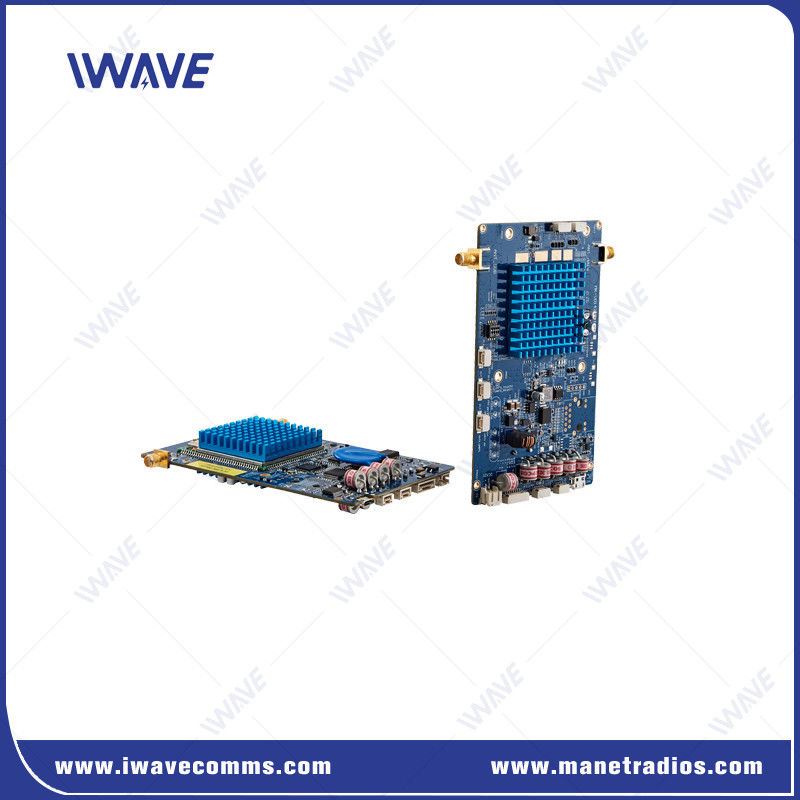

FDM-6680 ist ein drahtloses Übertragungsprodukt, das von IWAVE entwickelt wurde und auf einem ausgereiften SOC-Chipsatz basiert, der Point-to-Point und Point-to-Multi-Point unterstützt.1 Maseter-Knoten unterstützt bis zu 64 Sub-Knoten und teilt 120 Mbps Bandbreite für Video- und Datenübertragung.
Hauptmerkmale:
Das FDM-6680 basiert auf dem drahtlosen Kommunikationsstandard TD-LTE, auf OFDM- und MIMO-Technologien.
Unterstützt Ethernet und Full Duplex TTL Datenübertragung, und die Steuerungsdatenübertragung hat höhere Priorität als Netzwerksignale.
Es nimmt die automatische Frequenzsprungtechnologie für Anti-Interferenz an, die den Systemstromverbrauch und die Größe des Moduls erheblich reduziert.
Anwendungen:
Der FDM-6680 ist für verschiedene Anwendungen geeignet, darunter:
Überwachungssysteme: für die Echtzeit-Videoüberwachung und Datenübertragung.
Industrielle Automatisierung: Kommunikation in intelligenten Produktionsumgebungen ermöglicht.
Rundfunk: Bereitstellung zuverlässiger Live-Video-Feeds.
Fernerkundung: Unterstützung der Datenerhebung von entfernten Orten.
Wenn Sie weitere Fragen haben oder spezifischere Informationen benötigen, fragen Sie bitte!
Schnittstelle
P1: USB-Schnittstelle,P2: Ethernet-AnschlussP3: Ethernet-Port und POE,P4: Leistungsaufnahme
P5: DBB_COMUAR,P6: UART0,P7: HF-Anschluss, P8: HF-AnschlussP9: DBB_RFGPO,P10: DBB_RFGPO
| Allgemeine | ||
| Technik | Drahtlos auf Basis von TD-LTE-Technologie-Standards | |
| Verschlüsselung | ZUC/SNOW3G/AES(128) Optionale Schicht-2 | |
| Datenrate | Maximal 120 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km-15km ((Luft zum Boden) 500m-3km ((NLOS Boden zum Boden) | |
| KAPITÄT | Punkt zu 64-Punkte | |
| MIMO | 2x2 MIMO | |
| Energie | 23 dBm±2 (2W oder 10W auf Anfrage) | |
| LATENZ | End-zu-End≤20 bis 50 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC12V | |
| Wireless | ||
| Kommunikation | Kommunikation zwischen beliebigen 2 Slave-Knoten muss weitergeleitet werden über den Masterknoten |
|
| Master-Knoten | Jeder Knoten im Netzwerk kann als Masterknoten konfiguriert werden. | |
| SLAVE-Knoten | Alle Knoten unterstützen Unicast, Multicast und Broadcast | |
| Zugriff | Mehrere Slave-Knoten können gleichzeitig auf das Netzwerk zugreifen. | |
| 1.4 GHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | - 96 dBm | |
| 600 MHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | - 96 dBm | |
| Frequenzband | ||
| 1.4 GHz | 1420 MHz bis 1530 MHz | |
| 600 MHz | 566 MHz bis 678 MHz | |
| Mechanische | ||
| TEMPERATUR | -40°C bis +80°C | |
| Gewicht | 60 Gramm | |
|
Schnittstellen |
||
| RF | 2 x SMA | |
| ETHERNET | 2xEthernet | Zentrale |
| Ethernet-Anschluss für Daten ((4Pin) | ||
| Gemeinsam | 1xCOMUART | RS232 3,3-V-Level, 1 Start-Bit, 8 Datenbits, 1 Stopp-Bit, nicht verfügbar Paritätsprüfung |
| Baud Rate: 115200bps (Standard) (57600, 38400, 19200, 9600 konfigurierbar) |
||
| Energie | 1xDC-Eingang | DC12V |
| USB-Stick | 1xUSB | |
|
|
