| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-61MN |
| MOQ: | 2 PCS |
| Preis: | negotiable |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

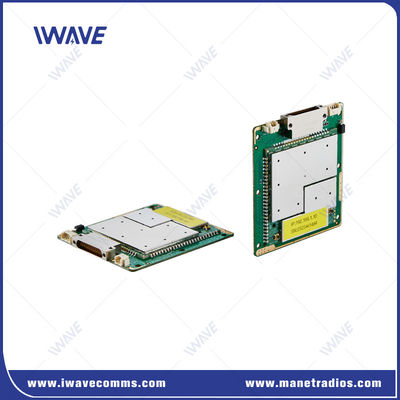

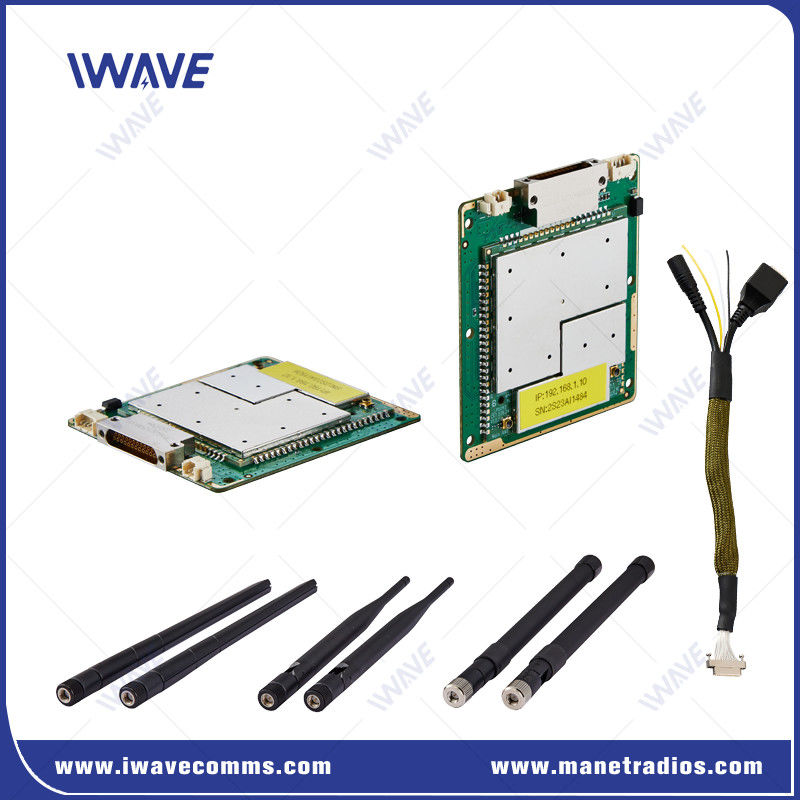

Super-Miniatur-Drittband-Digital-IP-MESH-Datenübertragungsmodul für UAVs
Einleitung
FD-61MN ist ein Miniatur-OEM-Drittband-Digital IP MESH-Datenübertragungsmodul für Drohnen, UAVs, UGVs, USVs und andere autonome unbemannte Fahrzeuge.Diese digitale Mesh-Verbindung überträgt Video und Daten über ein "infrastrukturloses" Netzwerk in drei softwarereinzellierbaren Frequenzbändern von 800 MHz, 1,4 GHz und 2,4 GHz.
Als kompaktes Software-Defined Radio (SDR) ist der FD-61MN ideal für eine Vielzahl von Drohnen, Robotersystemen undAutonome Fahrzeuge, die eine beeindruckende Reichweite von bis zu 10 km bieten.Während intelligente zeitbasierte Blacklisting-Algorithmen ihre Leistung verbessern.
Eigenschaften
Kommunikationsstandard:
Basierend auf dem drahtlosen Kommunikationsstandard TD-LTE.
Funktioniert unabhängig von der Basisstation eines Trägers.
Datendienste:
Bietet drahtlose Kommunikationsverbindungen für HD-Video, Daten und serielle Steuerungsdaten auf Basis von IP.
Technologien zur Verhinderung von Störungen
Verwendet automatische Frequenzsprungtechnologie (FHSS).
Die Adaptivmodulation erhöht die Widerstandsfähigkeit gegen Störungen.
Selbstbildendes und selbstheilendes Netzwerk:
Baut ein sich ständig anpassendes Mesh-Netzwerk auf.
Ermöglicht es Knoten, sich dynamisch zu verbinden oder zu verlassen, um die Kontinuität zu gewährleisten, auch wenn Knoten verloren gehen.
Anwendung
Erweiterte drahtlose Video- und Datenverbindungen
Bietet HD-Video- und Datendienste auf IP-Basis für hochmobile taktische Einheiten in den Bereichen Sicherheit und Verteidigung.
OEM-Format für die Plattformintegration
Der FD-61MN ist in einem OEM-Format erhältlich, was ihn für die Integration in eine Vielzahl von Robotersystemen geeignet macht.
Datenübertragung der Telemetrie-Steuerung
In der Lage, Telemetrie-Steuerungsdaten über IP-Adresse und Port zu empfangen und zu übertragen, wodurch eine genaue Steuerung einzelner Einheiten in Multi-Roboter-Systemen möglich ist.
Skalierbarer Bereich
Zusätzliche Reichweite kann durch den Zusatz von Verstärkern erreicht werden, die die Betriebsfähigkeit verbessern.
Spezifikation
| Technologie | Adhoc auf Basis des TD-LTE-Technologie-Standards |
| Verschlüsselung | ZUC/SNOW3G/AES128 Optionale Schicht-2 |
| Datenrate | Maximal 30 Mbps ((Uplink und Downlink) |
| Kommunikationsbereich | Luft-Boden 10 km NLOS Boden zu Boden 1-3 km |
| Knoten | 16 Knoten |
| HF-Leistung | 23dBm±2 (2w, 5w oder 10w auf Anfrage) |
| Verzögerung | End-zu-End≤5 bis 15 ms |
| Modulation | Adaptive QPSK, 16QAM, 64QAM |
| Verstörungssicherung | FHSS ((Frequenzsprung-Spread-Spektrum) |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Stromverbrauch | 5 Watt |
| Leistungsaufnahme | DC5-32V |
| Abmessung | 60 x 55 x 5,7 mm |
| Gewicht | 26 g |
| Dreibandfrequenz | 1.4G: 1420 MHz bis 1530 MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |
| RF | 2 x IPX |
| LAN-Anschluss | 3x Ethernet-Anschluss |
| Wieart | 1xCOMUART |
| Leistungsaufnahme | 1* DC5-32V |
Leistungsstarke Serienportfunktionen für Datendienste
1.Hoch-Rate sDatenübertragung über den Luftanschluss: Die Baudrate beträgt bis zu 460800
2Mehrere Arbeitsmodi des seriellen Ports: TCP Servermodus, TCP Clientmodus, UDP-Modus, UDP Multicastmodus, transparenter Übertragungsmodus usw.
3.MQTT, Modbus und andere Protokolle. Unterstützt den Serialport-IoT-Netzwerkmodus, der flexibel für die Vernetzung verwendet werden kann.Die Nutzer können Kontrollanweisungen an einen anderen Knoten (Drohne) genau senden., Roboterhund oder andere unbemannte Robotik) über eine Fernbedienung anstelle des Broadcast- oder Multicast-Modus.
|
Kommandooberfläche |
AT-Befehlskonfiguration |
API/HTTP/UART für die AT-Befehlkonfiguration |
|
Konfigurationsmanagement |
Unterstützung der Konfiguration über WEBUI, API und Managementsoftware |
|
|
Betriebsmodus |
TCP-Servermodus TCP-Clientmodus UDP-Modus UDP-Multikast MQTT Modbus |
Ich...Wenn der Server als TCP-Server eingestellt ist, wartet der serielle Port-Server auf die Computerverbindung.
Ich...Wenn als TCP-Client eingestellt, initiiert der serielle Port-Server aktiv eine Verbindung zum Netzwerkserver, der durch die Ziel-IP angegeben wird.
Ich...TCP-Server, TCP-Client, UDP, UDP-Multicast, Koexistenz zwischen TCP-Server und Client, MQTT
|
|
Baud-Rate |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokoll |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Durchlaufmodus |
|
|
Systemmanagement |
Unterstützt die WATCHDOG-Funktion, alle System-Einnahmen können identifiziert und automatisch zurückgesetzt werden |
|
Video
|
|
