| Markenbezeichnung: | IWAVE |
| Modellnummer: | FD-6100 |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/P, T/T |

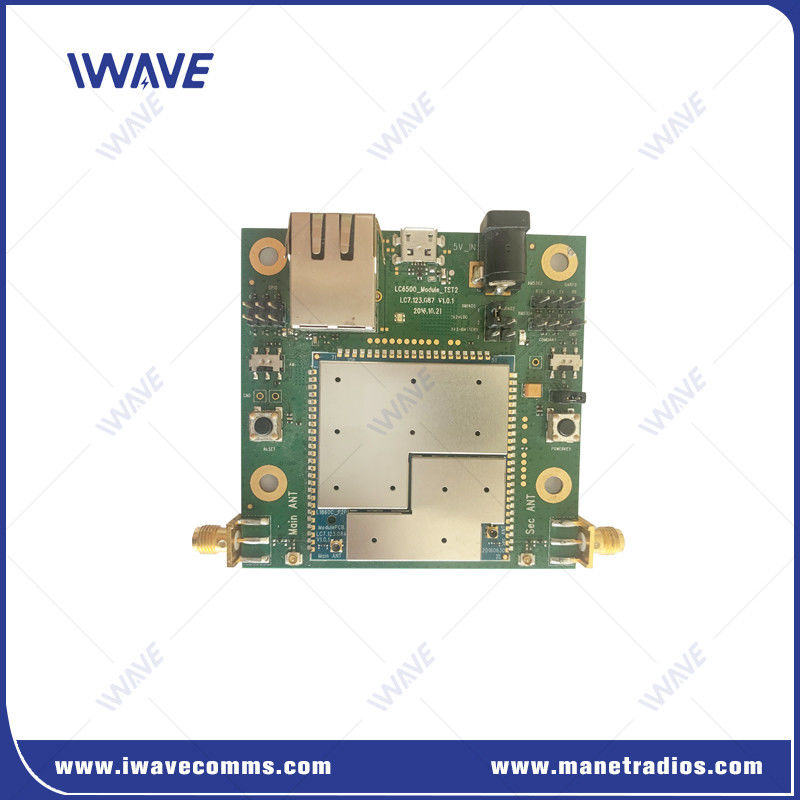

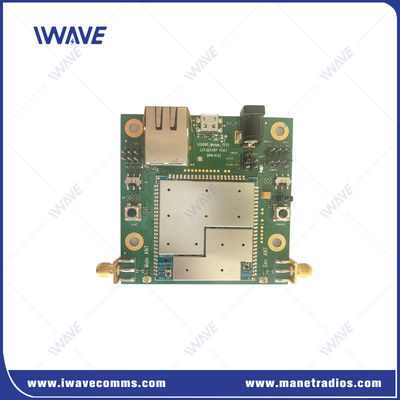

800Mhz/1400Mhz UGV/UAV NLOS Ethernet COFDM-Übertragungssystem
Einleitung
FD-6100 ist ein drahtloses Übertragungsprodukt, das von IWAVE entwickelt wurde, basierend auf einem ausgereiften SOC-Chipsatz, einem IP-MESH-Radio, das HD-Videoübertragung und MIMO-Fähigkeit für hohe Datenkapazitäten bietet.
Es übernimmt automatische Frequenzmodulation, um Störungshemmnisse zu vermeiden, geringen Stromverbrauch und kleine Größe, um die Anforderungen der drahtlosen Übertragung während des Mobilfunks zu erfüllen.Die FD-6100 bietet eine robuste Konnektivität für Drohnen und Roboterplattformen, die erheblichen Umgebungs- oder situativen HF-Störungen ausgesetzt sind.
Das FD-6100 ist das fortschrittlichste, skalierbarste und effizienteste Mobile Ad Hoc Networking (MANET) -System der Welt, jetzt in einem SWaP-optimierten Formfaktor: dem Embedded Module. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
Wesentliche Merkmale
|
|
| Allgemeine | ||
| Technik | MESH basiert auf dem TD-LTE-Wireless-Technologie-Standard | |
| Verschlüsselung | ZUC/SNOW3G/AES ((128) OptionalLayer-2 | |
| Datenrate | 30 Mbps ((Uplink und Downlink) | |
| Zulassungsbereich | 10km (Luft-Boden) 500m-3km (NLOS Boden-Boden) | |
| KAPITÄT | 16 Knoten | |
| Energie | 25 dBm (2W oder 10W auf Anfrage) | |
| LATENZ | Ein-Hop-Übertragung ≤ 30 ms | |
| Modulation | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Automatisches Frequenzspringen im Kreuzband | |
| Bandbreite | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Stromverbrauch | 5 Watt | |
| Leistungsaufnahme | DC12V | |
| Empfindlichkeit | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Frequenzband | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Gemeinsam | ||
| Elektrische Ebene | 2.85V Spannungsbereich und kompatibel mit 3V/3,3V-Niveau | |
| Kontrolldaten | TTL-Modus | |
| Baud-Rate | 115200bps | |
| Übertragung | Durchlaufmodus | |
| Prioritätsstufe | Höhere Priorität als der Netzwerkport ist, werden die Kontrolldaten vorrangig übermittelt | |
| Anmerkung:1Die Datenübertragung und -empfang erfolgt im Netz. Nach erfolgreicher Vernetzung kann jeder Knoten FD-6100 serielle Daten empfangen. 2Wenn Sie zwischen Senden, Empfangen und Steuerung unterscheiden möchten, müssen Sie das Format selbst definieren. | ||
| Mechanische | ||
| Temperatur | -40°C bis +80°C | |
| Gewicht | 50 Gramm | |
| Abmessung | 7.8*10,8*2cm | |
| Stabilität | MTBF≥10000hr | |
| Schnittstellen | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Gemeinsam | 1x COMUART | |
| Energie | Gleichstrom-Eingang | |
| Anzeige | Dreifarbige LED | |
Schnittstelle
|
|
