| Markenbezeichnung: | IWAVE |
| Modellnummer: | FDM-680X |
| MOQ: | 2 |
| Preis: | negotiable |
| Lieferzeit: | 5 bis 10 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
Anti-Störung 300 km / h Geschwindigkeit FHSS Frequenz Sprung UAV Datenverbindung
Einleitung

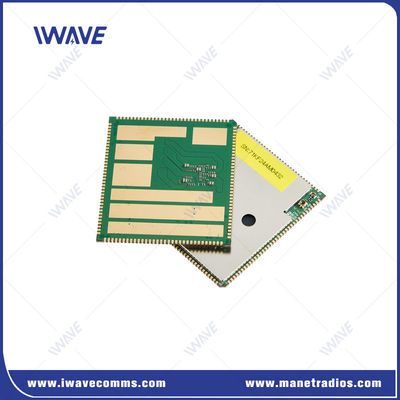

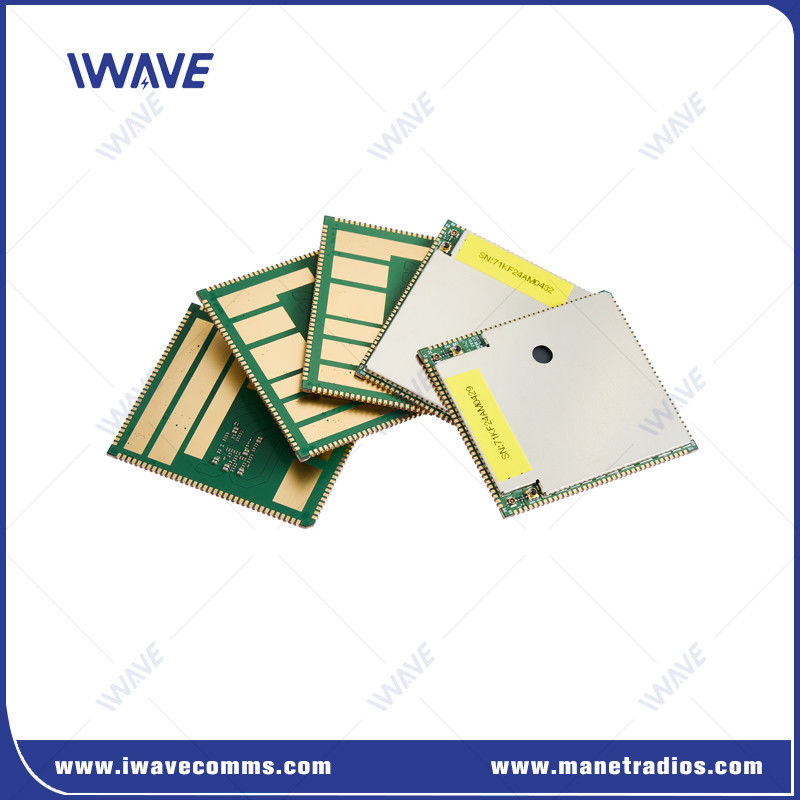

FDM-680X ist ein IP MESH SDR ((SoftwareDefined Radio)UAV-Datenverbindungarbeitet im 1,4 GHz-Band und 600 MHz-BandEs verfügt über 63-Hop- und 64-Knoten-Netzwerk-Fähigkeit, 200 MW (2x2 MIMO) Ausgangsleistung, bis zu 100 Mbps Datenrate und AES-Verschlüsselung,ist sehr geeignet für die Videoaufnahme vor Ort und kann in UAV/UGV/USV-Anwendungen und Notfallkommunikation im Brandschutzbereich weit verbreitet verwendet werden, Rettung, Überwachung und Polizei.
Benutzer können es mit voller Unterstützung des IWAVE-Teams entwickeln und in ihr eigenes System integrieren.
IWAVE ist ein globales Technologieunternehmen, das die Art und Weise, wie wir kommunizieren, durch Lösungen verändert, die Nutzer auf jede mögliche Weise verbinden.Unsere innovativen Kommunikationslösungen ermöglichen die, freigeben und kommunizieren drahtlose Daten, Sprach- und Videoübertragungen mit großer Bandbreite zwischen unbemannten Luftfahrzeugen (UAVs) und zwischen ihnen,unbemannte Bodenfahrzeuge (UGV) und andere unbemannte Fahrzeugsysteme.
Vorteile vonUAV-Datenverbindung
Mehrfach-Video
In einer Punkt-zu-Mehrpunkt-Konfiguration bietet FDM-680Xr die Möglichkeit, hochwertiges Video an mehrere Empfangsknoten zu streamen
Niedrige Latenzzeit
FDM-680X ist für zuverlässige, langfristige Roboteranwendungen mit Echtzeit- und sofortigen Informationen von mobilen Knoten mit 5-15ms Latenz konzipiert.
Widerstandsfähige Netze
Das FDM-680X ist für eine robuste Netzwerkqualität konzipiert und verfügt über eine Frequenzoption von 566-678 MHz und 1420-1530 MHz.Die Arbeitsfrequenz wird automatisch innerhalb dieser Bandbreite in komplexen Störungen.
Hohe Durchsatzleistung
Das System bietet Datenraten von 100 Mbps sowohl für den Uplink als auch für den Downlink gleichzeitig, was eine effiziente Datenübertragung in anspruchsvollen Anwendungen ermöglicht.
Selbstanpassungsfähig
Der FDM-680X passt seine Sende- und Empfangsleistung dynamisch an, was den Energieverbrauch optimiert und die Netzwerkinterferenz für zuverlässigere Leistung reduziert.
Anwendung vonUAV-Datenverbindung
|
|
 |
Spezifikation derUAV-Datenverbindung
|
Funktionen |
Beschreibung |
Einzelheiten |
|
PCB-Größe |
46.58±0.15 mm 520,00±0,15 mm 20,90 ± 0,10 mm |
|
|
RF |
Häufigkeit |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
HF-Leistungsgrad |
23dBm±2 ((1,4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Empfindlichkeit |
1 Mbps |
1.4Ghz ((14700 Frequenzpunkt) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 Frequenzpunkt) 20Mhz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 Frequenzpunkt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 Frequenzpunkt) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Schnittstelle |
UART |
3 |
|
HSIC |
USB 2.0 Hochgeschwindigkeit |
|
|
USB-Stick |
USB 2.0 Hochgeschwindigkeit |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenne |
2 |
|
|
Macht |
VSYS |
3.7V~4.35V (für 4V wird empfohlen) |
|
D1V8A |
1.8V Leistungsausgang |
|
|
D2V85A |
2.85V Leistungsausgang |
|
|
VCC_D3V3 |
3.3V Leistungsausgang |
|
|
5V_FEM |
Betätigung des RF-PA-Chips |
|
|
Master-Slave-Knoten |
Zentralknotenkonfiguration |
Jeder Knoten im Netzwerk kann als Masterknoten konfiguriert werden. |
|
Datenrate |
Alle Knoten teilen sich die Kapazitätsdatenrate der Uplink- und Downlink-Systeme |
|
|
Kapazität |
Unterstützt die Anzahl der Netzwerkknoten N≥2 und bis zu 64 Serviceknoten oder 63 IDLE-Standknoten. |
|
|
Kommunikationsmodus |
Jeder Knoten im Netzwerk kann als Masterknoten konfiguriert werden. |
|
|
Alle Knoten teilen sich die Kapazitätsdatenrate der Uplink- und Downlink-Systeme |
||
|
Zugriff |
Unterstützung von mehreren Sklavenknoten für den Zugriff auf das Netzwerk - gleichzeitig. |
|
|
Datenrate |
Alle Slave- und Master-Knoten teilen sich die Funktion Bandbreite in eine Richtung, gleichzeitig vor- und nachgelagert (20Mhz, nicht weniger als 100 Mbps) |
|
|
Status der Verbindung |
Alle Knoten im Netzwerk bleiben jederzeit verbunden. |
|
|
Leistungssteuerung |
Adaptive Anpassung der Übertragungsleistung. |
|
|
Aufladen |
Sowohl Master- als auch Slave-Knoten unterstützen Voreinstellungen |
|
|
Festleistung |
Festnetzkonfiguration (nur Masterknoten ändern) |
|
|
Festfrequenz |
Sperrfrequenzkonfiguration |
|
Häufige Fragen:
Frage: Kann diese SDR-UAV-Datenverbindung P2P- oder P2MP-Modelle unterstützen?
Antwort: Ja.
Frage: Wie viele Knoten unterstützt es in einem Netzwerk?
Antwort: Dieses Star-Netzwerk hat maximal 64 Knoten, und das Mesh-Netzwerk hat maximal 32 Knoten
|
|
